| Размеры (единица измерения: мм) |
| Мы предоставляем файлы 3D-моделей нашей продукции. Поддерживать |
| Направление нагрузки | Рекомендуемая модель выбора |
|
|

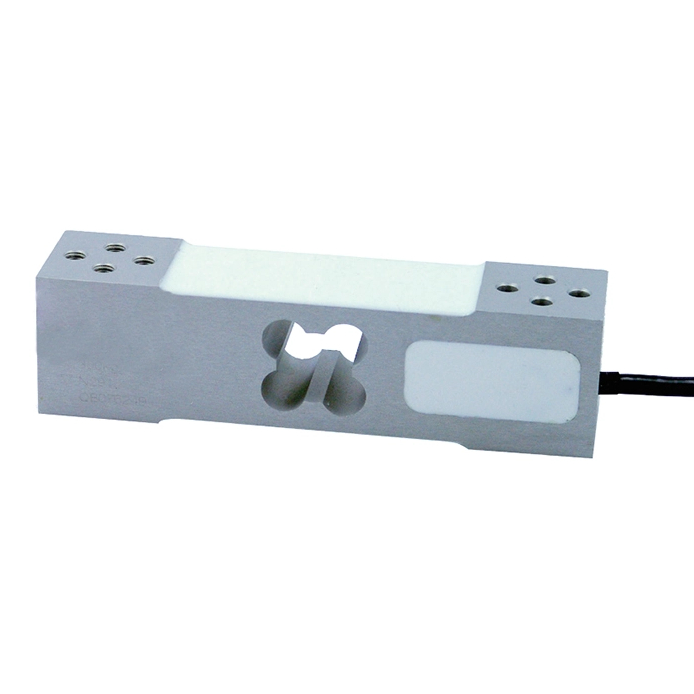

▶ Одноточечный тензодатчик из алюминиевого сплава IP65. ▶Бесцветное анодирование ▶Подходит для весов для ценообразования, настольных весов и т. д. ▶Максимальный размер платформы: 400 x 400 мм. |
| Технические характеристики |
| Технические характеристики | Техника | ||
| Максимальная мощность (Emax) | 50/80/100/150/200/250/300/350/400/500кг | ||
| Выходная чувствительность (=FS) | 2,0 ± 0,2 мВ/В | ||
| Класс точности | С3 | С4 | С5 |
| Комбинированная ошибка | ±0,02% полной шкалы | ±0,015% полной шкалы | ±0,01% полной шкалы |
| Слизняк | ±0,0167% полной шкалы/30 мин. | ±0,0125% полной шкалы/30 мин. | ±0,01% полной шкалы/30 мин. |
| Влияние температуры на чувствительность | ±0,0175% полной шкалы/10℃ | ±0,0131% полной шкалы/10℃ | ±0,01% полной шкалы/10℃ |
| Влияние температуры на ноль | ±0,02% полной шкалы/10℃ | ±0,012% полной шкалы/10℃ | ±0,009% полной шкалы/10℃ |
| Нулевой баланс | ±2% полной шкалы | ||
| Компенсированная температура | -10 ~ 40 ℃ | ||
| Рабочая температура | -35 ~ 65 ℃ | ||
| Входное сопротивление | 406 ± 6 Ом | ||
| Выходное сопротивление | 350 ± 3 Ом | ||
| Сопротивление изоляции | ≥ 5000 (50 В постоянного тока) МОм | ||
| Возбуждение, рекомендуемое напряжение | 5 ~ 12 В постоянного тока | ||
| Максимум возбуждения | 18 В постоянного тока | ||
| Безопасная перегрузка | 120% полной шкалы | ||
| Предельная перегрузка | 150% полной шкалы | ||
| Класс защиты | IP65 | ||
| Характеристики кабеля | Φ5,3 мм | ||
| Длина кабеля | 2м | ||
| Рекомендуемый размер установки | 400х400мм | ||
| Длина угла | Значение нагрузки 0,02%/100 мм | ||
| Рекомендуемый момент фиксации | 20 Нм | ||

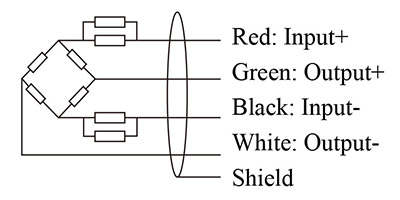

| Электропроводка | Красный: ввод+, зеленый: вывод+, прозрачный: щит, Черный: вход-, белый: выход- | ||

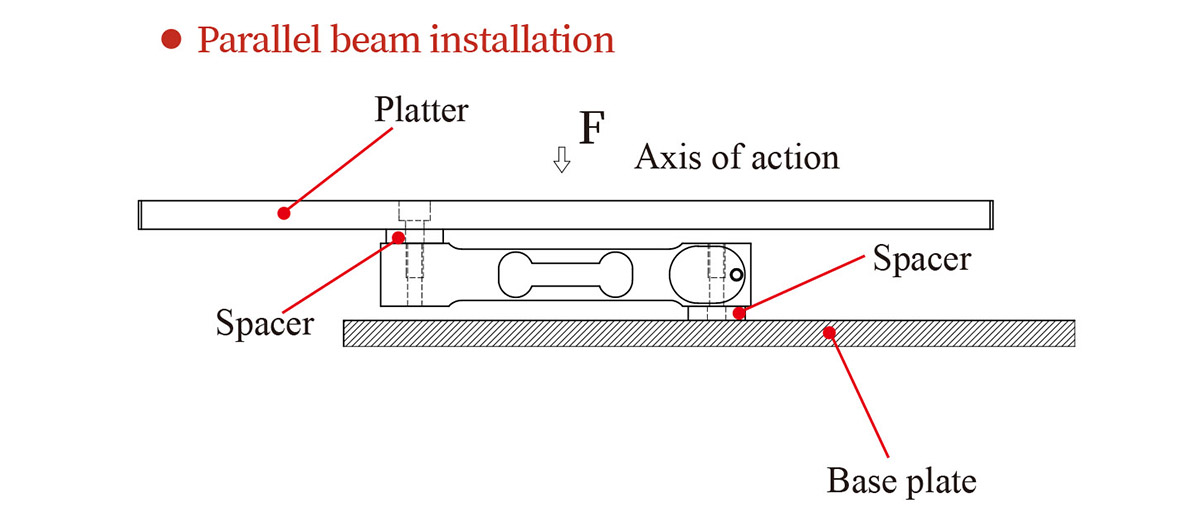

| Установка |
| Конфигурации доставки |
