Тензодатчики являются важнейшими компонентами современных систем взвешивания и измерения силы. Эти универсальные устройства произвели революцию в различных отраслях промышленности, обеспечивая точные и надежные измерения веса, силы и давления. В этом подробном руководстве мы рассмотрим мир датчиков силы, их типы, применение и основные принципы, которые делают их незаменимыми в современном технологическом ландшафте.
A датчик нагрузки представляет собой электромеханический датчик, предназначенный для преобразования механической силы в измеримый электрический сигнал. Это преобразование позволяет точно определить вес или силу, приложенную к устройству. Тензодатчики являются основой многих систем взвешивания и измерения силы, от простых напольных весов до сложных промышленных процессов.
Принцип весоизмерительных датчиков основан на концепции деформации. Когда к тензодатчику прилагается сила, это вызывает незначительную деформацию структуры ячейки. Затем эта деформация измеряется и преобразуется в электрический сигнал, пропорциональный приложенной силе.
Существует несколько типов датчиков веса, каждый из которых предназначен для конкретных применений и сред. Давайте рассмотрим некоторые из наиболее распространенных типов:
1. Тензодатчики
Тензодатчики являются наиболее широко используемым типом. В них используются тензодатчики, прикрепленные к металлическому корпусу. При приложении силы металл слегка деформируется, в результате чего тензорезисторы меняют свое электрическое сопротивление. Это изменение измеряется и преобразуется в показания веса или силы.
2. Гидравлические тензодатчики
Эти тензодатчики используют давление жидкости для измерения силы. При приложении нагрузки увеличивается давление жидкости внутри ячейки, которое затем измеряется манометром.
3.Пневматические тензодатчики
Подобно гидравлическим ячейкам, пневматические тензодатчики используют давление воздуха вместо жидкости. Их часто используют в средах, где чистота имеет решающее значение, например, на предприятиях пищевой промышленности.
4. Емкостные тензодатчики
Эти ячейки измеряют изменения электрической емкости для определения приложенной силы. Они известны своей высокой точностью и стабильностью.

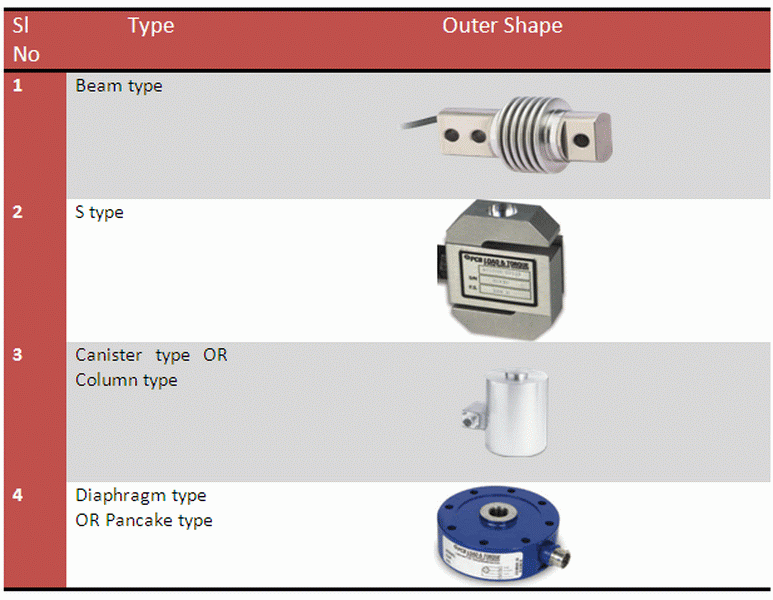

Тензодатчики этих типов имеют различную конструкцию для разных применений:
1.S-образные тензодатчики
Эти универсальные ячейки, имеющие форму буквы S, могут измерять силы как растяжения, так и сжатия.
2. Одноточечные тензодатчики
Эти ячейки идеально подходят для небольших платформенных весов и могут точно измерять смещенные от центра нагрузки.
3. Датчики нагрузки на сжатие
Разработан специально для измерения сил сжатия, часто используемых в промышленных приложениях для взвешивания.
4. Датчики нагрузки на растяжение
Используется для измерения тяговых усилий, обычно встречающихся в крановых весах и испытаниях материалов.
5. Кнопочные тензодатчики
Компактные и низкопрофильные, эти элементы идеально подходят для приложений с ограниченным пространством.
Принцип работы тензодатчика, особенно тензодатчика, можно разбить на несколько этапов:
1. Принудительное применение
Когда к тензодатчику прилагается сила, это вызывает небольшую деформацию структуры ячейки.
2. Измерение деформации
Эта деформация обнаруживается тензодатчиками, прикрепленными к корпусу датчика веса.
3. Изменение сопротивления
По мере деформации тензорезисторов их электрическое сопротивление изменяется пропорционально приложенной силе.
4. Генерация сигнала
Изменение сопротивления преобразуется в электрический сигнал, обычно в милливольтном диапазоне.
5. Усиление сигнала
Слабый электрический сигнал затем усиливается и обрабатывается соответствующей электроникой.
6.Вывод
Обработанный сигнал преобразуется в читаемое значение веса или силы.
Тензодатчики находят применение в широком спектре отраслей и сценариев:
1.Промышленное взвешивание
Используется в автомобильных весах, конвейерных весах и системах взвешивания резервуаров.
2.Аэрокосмическая и автомобильная промышленность
Критически важен при тестировании прочности материалов и компонентов.
3.Медицинское оборудование
Встречается в лифтах для пациентов, больничных койках и на фармацевтическом производстве.
4. Сельское хозяйство
Используется в зернохранилищах, весах для скота и системах контроля урожайности.
5.Розничная торговля
Основные компоненты торговых весов и систем самообслуживания.
6.Строительство
Используется в крановых весах и оборудовании для испытаний материалов.
7. Исследования и разработки
Решающее значение для измерения силы в различных научных экспериментах.
Тензодатчики имеют ряд преимуществ перед традиционными механическими системами взвешивания:
1. Высокая точность
Современные тензодатчики могут обеспечить чрезвычайно точные измерения.
2. Долговечность
Разработан для работы в суровых промышленных условиях и многократного использования.
3.Универсальность
Доступны в различных размерах и мощностях для различных применений.
4.Цифровая интеграция
Легко интегрируется с цифровыми системами регистрации и анализа данных.
5. Низкие эксплуатационные расходы
Требуют минимального обслуживания по сравнению с механическими весами.
Несмотря на то, что тензодатчики очень эффективны, существует ряд проблем, которые следует учитывать:
1. Факторы окружающей среды
Изменения температуры и влажности могут повлиять на точность.
2.Перегрузка
Превышение номинальной мощности может привести к повреждению весоизмерительного датчика.
3.Калибровка
Для поддержания точности необходима регулярная калибровка.
4. Электрические помехи
Для защиты от электромагнитных помех может потребоваться экранирование.
Область технологии тензодатчиков продолжает развиваться, и на горизонте ожидается несколько интересных разработок:
1. Беспроводные тензодатчики
Устранение необходимости в сложной проводке в крупномасштабных системах.
2. Интеллектуальные тензодатчики
Включает расширенные функции диагностики и самокалибровки.
3. Миниатюризация
Разработка меньших по размеру и более чувствительных датчиков веса для специализированных применений.
4.Интеграция с Интернетом вещей
Подключение датчиков веса к Интернету вещей для мониторинга и анализа данных в реальном времени.
Тензодатчики стали неотъемлемой частью современных систем взвешивания и измерения силы. Их способность обеспечивать точные, надежные и легко оцифровываемые измерения сделала их незаменимыми в различных отраслях. По мере развития технологий мы можем ожидать, что датчики веса станут еще более совершенными, открывая новые возможности для точного измерения и контроля силы.
Чтобы дополнительно проиллюстрировать концепции, обсуждаемые в этой статье, вот видео, в котором объясняются различные типы датчиков веса и их применение:
A1: Основное отличие заключается в их принципе работы. Тензодатчики используют изменения электрического сопротивления тензодатчиков для измерения силы, тогда как гидравлические тензодатчики используют изменения давления жидкости. Тензодатчики более распространены и универсальны, тогда как гидравлические датчики нагрузки часто используются в суровых условиях, где электрические компоненты могут подвергаться риску.
A2: Частота калибровки зависит от применения, использования и условий окружающей среды. Как правило, рекомендуется калибровать датчики веса не реже одного раза в год. Однако в критических приложениях или в суровых условиях может потребоваться более частая калибровка. Всегда следуйте рекомендациям производителя и отраслевым стандартам для вашего конкретного применения.
A3: Некоторые датчики силы, такие как датчики нагрузки S-образной балки, могут измерять силы как растяжения, так и сжатия. Однако многие датчики силы разработаны специально для растяжения или сжатия. Важно выбрать правильный тип тензодатчика для вашего конкретного применения.
A4: На точность весоизмерительных датчиков могут повлиять несколько факторов, в том числе:
- Колебания температуры
- Влажность
- Электромагнитные помехи
- Механический удар или вибрация.
- Неправильная установка или монтаж.
- Перегрузка
- Старение весоизмерительного датчика. Правильная установка, регулярная калибровка и контроль окружающей среды могут помочь сохранить точность весоизмерительного датчика.
A5: Срок службы датчика веса может сильно различаться в зависимости от его качества, использования и условий окружающей среды. При правильном уходе и обслуживании высококачественный тензодатчик может прослужить 10 и более лет. Однако такие факторы, как перегрузка, суровые условия окружающей среды и частое использование, могут значительно сократить срок службы весоизмерительного датчика. Регулярные проверки и калибровки могут помочь определить, когда тензодатчик необходимо заменить.
