Прежде чем приступить к обрезке, важно понять, что тензодатчики есть и как они функционируют. Тензодатчики — это преобразователи, которые преобразуют силу (например, вес) в электрический сигнал. Они широко используются в различных приложениях, включая промышленные весы, автомобильные весы и медицинское оборудование.
Тензодатчики можно разделить на несколько типов в зависимости от их конструкции и применения:
- Тензодатчики: это наиболее распространенный тип, в них используется тензодатчик для измерения деформации, вызванной приложенной нагрузкой.
- Гидравлические тензодатчики: они измеряют вес посредством давления жидкости внутри цилиндра.
- Пневматические тензодатчики: они используют давление воздуха для измерения веса.
- Емкостные тензодатчики: они измеряют изменения емкости, вызванные нагрузкой.
Каждый тип имеет свои преимущества и подходит для конкретных применений.

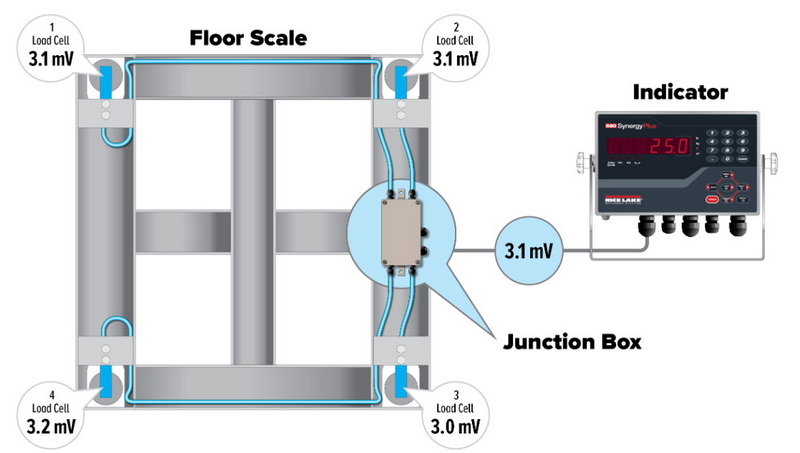

Подгонка датчиков веса жизненно важна для обеспечения точных измерений в многоэлементных системах, где распределение веса может быть неравномерным. Вот основные причины, по которым обрезка необходима:
- Асимметричная нагрузка: во многих случаях нагрузка может быть неравномерно распределена по всем весоизмерительным датчикам. Например, если весы используются для взвешивания материалов, которые могут смещаться во время загрузки (например, сыпучих материалов), некоторые датчики веса могут выдерживать больший вес, чем другие. Обрезка помогает скорректировать эти несоответствия.
- Производственные отклонения: не существует двух одинаковых датчиков нагрузки из-за производственных допусков. Различия в чувствительности и выходе могут привести к неточностям, если их не исправить путем обрезки.
- Соответствие законодательству: в коммерческих приложениях, где гири используются для торговли (например, продуктовые весы), точные измерения требуются по закону. Обрезка обеспечивает соблюдение норм.

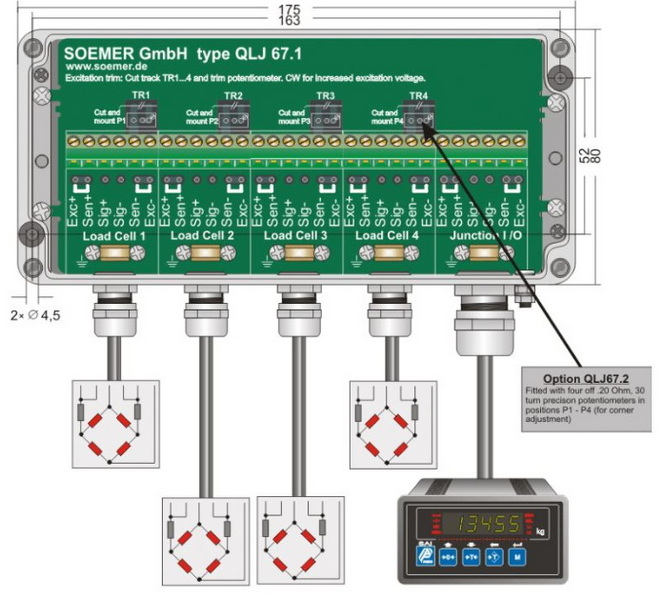

Подстройка тензодатчика включает в себя настройку выходных сигналов каждого тензодатчика таким образом, чтобы они обеспечивали согласованные показания при воздействии одной и той же нагрузки. Этот процесс обычно происходит в распределительной коробке, где сигналы нескольких датчиков нагрузки суммируются.
1. Первоначальная настройка. Прежде чем начать процесс обрезки, убедитесь, что все соединения надежны и что система правильно настроена в соответствии со спецификациями производителя.
2. Калибровочные гири. Используйте известные калибровочные гири для проверки каждого тензодатчика по отдельности. Поочередно размещайте гирю на каждом углу весов или платформы.
3. Регулировка потенциометров. Каждый тензодатчик обычно имеет потенциометр, который можно регулировать для изменения выходного сигнала. Сравнивая показания каждого датчика веса с известным весом, можно вносить корректировки до тех пор, пока все показания не совпадут.
4. Проверка повторяемости. После корректировок очень важно повторить процесс несколько раз, чтобы гарантировать, что показания остаются согласованными в ходе нескольких тестов.
5. Окончательная проверка. После выполнения всех регулировок проверьте точность системы, разместив гири в различных точках весов и проверив согласованность показаний.
Существует два основных метода обрезки тензодатчиков:

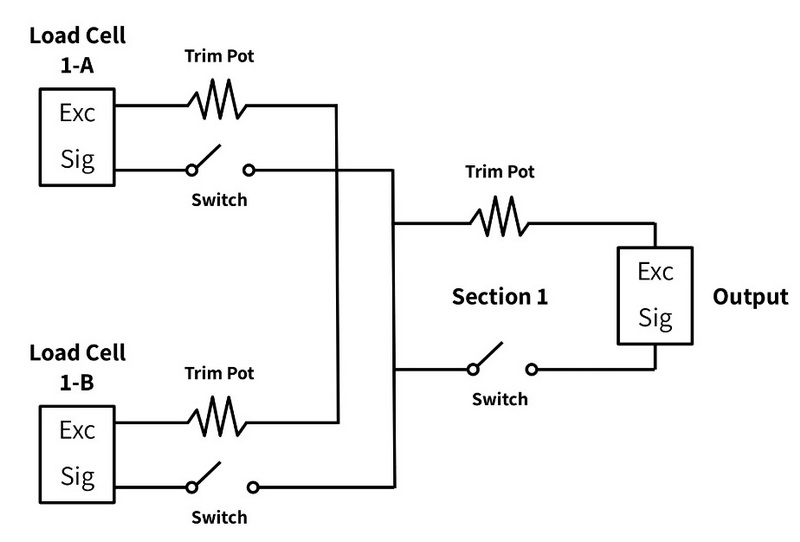

- Регулировка возбуждения: этот метод регулирует напряжение возбуждения, подаваемое на каждый тензодатчик, в зависимости от его выходных характеристик. Тензодатчик с наименьшим выходным сигналом получает полное напряжение возбуждения, тогда как другие получают пропорционально меньшее. Это помогает уравнять выходные данные во всех ячейках.
- Регулировка сигнала. Этот более распространенный метод включает в себя регулировку выходного сигнала напрямую от каждого тензодатчика. Обычно в нем используются резисторы для создания параллельного пути для части сигнала, что позволяет лучше согласовывать выходы разных ячеек.
Обрезка тензодатчиков необходима в различных отраслях промышленности и сферах применения:
- Промышленные системы взвешивания: используются в производственных процессах, где материалы взвешиваются перед упаковкой или отправкой.
- Пищевая промышленность: обеспечивает точные измерения для контроля порций и соблюдения санитарных норм.
- Транспортировка: используется в автомобильных весах для обеспечения точной стоимости перевозки в зависимости от веса.
- Медицинское оборудование: имеет решающее значение для таких устройств, как больничные койки, которые точно взвешивают пациентов для дозирования лекарств.
Подгонка тензодатчиков — это важная процедура, которая повышает точность и надежность систем взвешивания за счет компенсации неравномерных условий нагрузки и производственных отклонений между различными тензодатчиками. Правильно настроенные системы обеспечивают соответствие правовым стандартам и повышают эффективность работы в различных отраслях.
Если весоизмерительные датчики не обрезаны, расхождения в измерениях могут возникнуть из-за неравномерной нагрузки или различий между отдельными датчиками, что приводит к неточным показаниям, которые могут повлиять на работу и соответствие законодательным стандартам.
Частота обрезки зависит от условий использования; однако обычно рекомендуется подстраивать их во время первоначальной настройки и периодически проводить повторную калибровку или при возникновении значительных изменений в работе.
Хотя базовое понимание может помочь вам выполнить первоначальные проверки, желательно, чтобы обученные специалисты выполняли обрезку, чтобы обеспечить точность и соответствие стандартам.
Обычно вам потребуются калибровочные гири, мультиметр для измерения сопротивления и напряжения, а также отвертки для регулировки потенциометров в процессе обрезки.
Да, подстройка сигнала регулирует выходной сигнал напрямую, тогда как подстройка возбуждения регулирует напряжение, подаваемое на каждый тензодатчик, в зависимости от его выходных характеристик; оба направлены на выравнивание измерений в нескольких ячейках, но используют разные методы.
