Усилители являются важными компонентами многих электронных систем, выполняя жизненно важную функцию увеличения амплитуды сигналов. Однако при обсуждении того, может ли усилитель усиливать сигнал постоянного тока (постоянного тока), в игру вступают несколько факторов. Эта статья углубляется в тонкости усилители, уделяя особое внимание их способности обрабатывать сигналы постоянного тока, типам усилителей, подходящих для этой цели, и практическому применению.
Усилители — это устройства, которые увеличивают мощность, напряжение или ток сигнала. Их можно классифицировать по входным и выходным характеристикам:
- Усилители напряжения: предназначены для повышения уровня напряжения сигнала.
- Усилители мощности: ориентированы на повышение уровня мощности для управления такими нагрузками, как динамики.
- Усилители тока: в первую очередь увеличивают ток, протекающий через цепь.
Сигналы можно разделить на две основные категории:
- AC (переменный ток): сигналы, которые изменяются со временем, обычно синусоидальной природы.
- DC (постоянный ток): сигналы, которые остаются постоянными во времени.
Способность усилителя усиливать сигналы постоянного тока существенно зависит от его конструкции:
- Усилители со связью по переменному току. Большинство распространенных аудиоусилителей предназначены для усиления сигналов переменного тока. Они часто включают в себя разделительные конденсаторы, которые блокируют компоненты постоянного тока, чтобы предотвратить искажения и сохранить качество звука. В результате эти усилители не могут эффективно усиливать сигналы постоянного тока, поскольку конденсаторы предотвращают прохождение любого установившегося напряжения (постоянного тока).

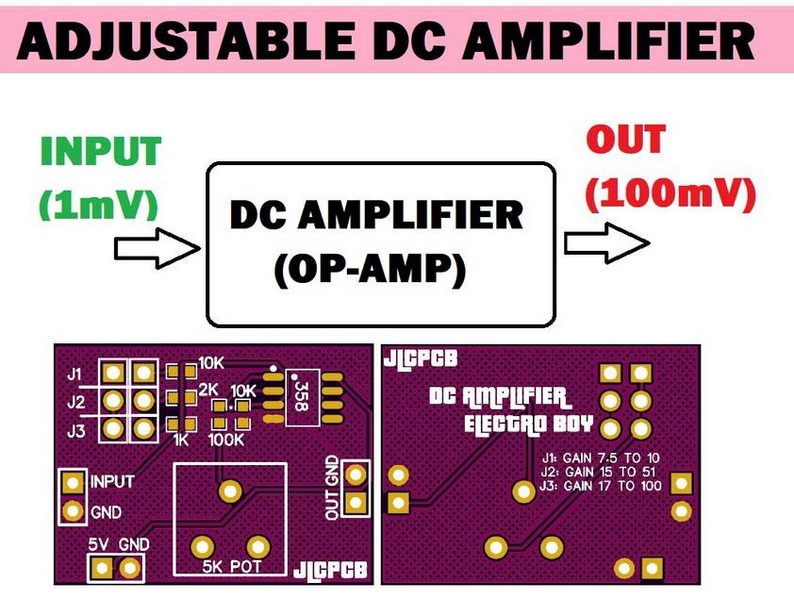

- Усилители со связью по постоянному току: эти усилители специально разработаны для обработки сигналов как переменного, так и постоянного тока. В них не используются разделительные конденсаторы, что позволяет им усиливать сигналы постоянного тока без каких-либо помех. Этот тип необходим в приложениях, где компоненты как переменного, так и постоянного тока нуждаются в усилении, например, в контрольно-измерительных приборах и датчиках.
1. Интерфейсы датчиков. Многие датчики выдают сигнал постоянного тока, который необходимо усилить для дальнейшей обработки. Например, термопары и тензодатчики часто требуют специальных усилителей постоянного тока.
2. Формирование сигнала. В системах сбора данных усиление слабых сигналов постоянного тока имеет решающее значение для точных измерений.
3. Операционные усилители (ОУ). Операционные усилители можно настроить для усиления сигналов переменного и постоянного тока в зависимости от их конфигурации. Они широко используются в различных электронных схемах благодаря своей универсальности.
4. Медицинские устройства. В медицинских приложениях, таких как аппараты ЭКГ или ЭЭГ, усиление небольших сигналов постоянного тока от датчиков имеет решающее значение для точной диагностики.
5. Промышленная автоматизация. Многие промышленные датчики генерируют медленно меняющиеся сигналы, которые можно рассматривать как постоянный ток для целей мониторинга и управления.
Усилители работают с использованием активных компонентов, таких как транзисторы или операционные усилители, которые управляют потоком электрического тока на основе входного сигнала. Основная операция включает в себя:
1. Входной каскад: входной сигнал принимается и готовится к усилению.
2. Стадия усиления. Здесь происходит основное усиление, при котором увеличивается амплитуда входного сигнала.
3. Выходной каскад: усиленный сигнал подается на выходную нагрузку.
- Транзисторы: служат основным активным компонентом в большинстве усилителей.
- Резисторы: используются для смещения и установки уровней усиления.
- Конденсаторы: в усилителях, связанных по переменному току, они блокируют компоненты постоянного тока, пропуская при этом сигналы переменного тока.
При разработке схемы усиления сигнала постоянного тока с помощью операционного усилителя необходимо выполнить несколько шагов:
1. Выберите конфигурацию: выберите инвертирующую или неинвертирующую конфигурацию в зависимости от потребностей приложения.
2. Установите усиление: рассчитайте значения резисторов для достижения желаемого усиления, используя такие формулы, как
Усиление=1+Rf/Rin
для неинвертирующих конфигураций.
3. Рекомендации по питанию: Убедитесь, что источник питания обеспечивает достаточное напряжение и ток для работы усилителя.
Усиление сигналов постоянного тока представляет собой уникальные проблемы:
- Напряжение смещения: Любое напряжение смещения в усилителе может исказить выходной сигнал.
- Чувствительность к шуму: сигналы постоянного тока более восприимчивы к шуму, что может повлиять на точность.
- Термический дрейф: изменения температуры могут со временем повлиять на производительность усилителя.
- Дрейф нуля. Одной из серьезных проблем, связанных с усилителями постоянного тока, является дрейф нуля, вызванный колебаниями напряжения источника питания или условиями окружающей среды, что может со временем привести к неточностям в измерениях[1].
Усилители с прямой связью обеспечивают плавный переход сигналов без каких-либо блокирующих конденсаторов. Такая конструкция особенно полезна для низкочастотных приложений, где сохранение фазовых соотношений имеет решающее значение.
В усилителях, стабилизированных прерывателем, используется метод, при котором входной сигнал периодически переключается (прекращается) перед усилением, а затем после усиления демодулируется обратно в исходную форму. Этот метод значительно уменьшает дрейф нуля и повышает точность[1].
Инструментальные усилители — это специализированные типы операционных усилителей, предназначенные для точного усиления сигнала низкого уровня при подавлении синфазного шума. Они широко используются в медицинских приборах и датчиках благодаря своему высокому входному сопротивлению и превосходной линейности[2].
Операционные усилители (ОУ) — это универсальные компоненты, которые можно настроить для различных задач усиления, включая сигналы как переменного, так и постоянного тока:
1. Неинвертирующая конфигурация:
- Обеспечивает положительную прибыль.
- Выходное напряжение соответствует входному напряжению с дополнительным коэффициентом усиления, определяемым резисторами, подключенными в конфигурации обратной связи.
2. Инвертирующая конфигурация:
- Обеспечивает отрицательный выигрыш.
- Выходное напряжение обратно пропорционально входному напряжению, но усиливается в зависимости от номинала резистора обратной связи.
3. Дифференциальная конфигурация:
- Используется, когда необходимо сравнить два входных сигнала.
- Идеально подходит для приложений, требующих подавления шума при усилении небольших дифференциальных напряжений[4].

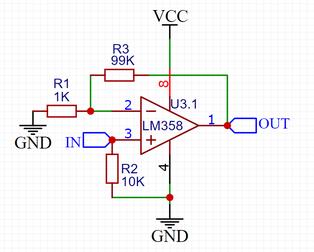

Чтобы проиллюстрировать, как простая схема операционного усилителя может усилить небольшой сигнал постоянного тока:
1. Предположим, у вас есть датчик, выдающий напряжение 10 мВ, которое вы хотите усилить до 1 В (усиление 100).
2. Использование неинвертирующей конфигурации:
-Установите Rin=1кОмRin=1кОм
- Рассчитайте Rf, используя
100=1+Rf/Rin⟹Rf=99кОм
3. Подключите операционный усилитель к этим резисторам и обеспечьте соответствующий уровень питания (+12 В/-12 В), чтобы обеспечить правильное функционирование[4].
Таким образом, хотя многие стандартные аудиоусилители не могут усиливать сигналы постоянного тока из-за конструктивных ограничений, связанных с разделительными конденсаторами, существуют специализированные усилители, которые могут эффективно обрабатывать сигналы как переменного, так и постоянного тока. Понимание этих различий имеет решающее значение для выбора подходящего усилителя для конкретных приложений, особенно в таких областях, как медицинское приборостроение, промышленная автоматизация и сенсорные технологии.
Усилитель со связью по постоянному току пропускает сигналы как переменного, так и постоянного тока, не блокируя какие-либо компоненты, что делает его подходящим для приложений, где оба типа сигналов требуют усиления.
Обычно нет; Стандартные аудиоусилители оснащены конденсаторами, которые блокируют компоненты постоянного тока. Однако специализированные усилители звука могут быть модифицированы или разработаны специально для этой цели.
Операционные усилители (ОУ) могут усиливать сигналы как переменного, так и постоянного тока в зависимости от их конфигурации и широко используются в различных электронных схемах для таких задач, как формирование и фильтрация сигналов.
Соединительные конденсаторы используются в усилителях для блокировки любого нежелательного напряжения постоянного тока, пропуская при этом сигналы переменного тока, тем самым предотвращая искажения в аудиоприложениях.
Чтобы спроектировать схему усиления небольшого сигнала постоянного тока, выберите конфигурацию операционного усилителя (инвертирующий или неинвертирующий), установите коэффициент усиления, используя значения резисторов в соответствии с вашими требованиями, и убедитесь, что ваш источник питания соответствует необходимым характеристикам.
