Фантомное питание — важнейший аспект аудиотехнологий, в основном используемый для питания конденсаторных микрофонов. Чтобы понять, может ли усилитель обрабатывать сигнал фантомного питания, необходимо углубиться в природу фантомного питания, его применение и совместимость микрофонов и усилителей. В этой всеобъемлющей статье эти темы подробно рассматриваются, давая представление о том, как работает фантомное питание, его значение для усилителии рекомендации по настройке звука.

Что такое фантомная сила?

Фантомное питание — это метод подачи электроэнергии постоянного тока на микрофоны по тому же кабелю, по которому передается аудиосигнал. Эта технология чаще всего ассоциируется с конденсаторными микрофонами, которым для работы внутренней электроники требуется внешнее питание.

- Уровни напряжения: фантомное питание обычно работает при +48 В, хотя некоторые устройства могут использовать более низкое напряжение (например, 9 В или 12 В) в зависимости от требований микрофона.

- Балансные соединения: питание подается одинаково через оба сигнальных провода (контакты 2 и 3) симметричного кабеля XLR, а земля (контакт 1) служит опорной точкой. Такая конструкция гарантирует, что на динамические микрофоны, не требующие фантомного питания, не влияет напряжение, присутствующее в линиях.

Как работает фантомное питание?

Фантомное питание работает путем подачи постоянного напряжения через микрофонный кабель. Вот упрощенное описание процесса:

1. Подключение: когда конденсаторный микрофон подключен к аудиоинтерфейсу или микшеру с включенным фантомным питанием, устройство подает +48 В через кабель XLR.

2. Активация внутренней схемы: напряжение питает внутренний предусилитель микрофона и поляризует его диафрагму, позволяя эффективно улавливать звук.

3. Передача сигнала. Аудиосигнал, генерируемый микрофоном, возвращается по тому же кабелю к усилителю или микшеру.

Могут ли усилители работать с фантомным питанием?

Короткий ответ: большинство усилителей не предназначены для работы с фантомным питанием непосредственно на входных каскадах. Вот некоторые ключевые соображения:

- Совместимость по входу: большинство гитарных усилителей рассчитаны на сигналы с высоким сопротивлением, типичные для электрогитар, и не принимают сигналы микрофонного уровня с низким сопротивлением без надлежащего преобразования. Подключение конденсаторного микрофона непосредственно ко входу усилителя может привести к ухудшению качества звука или потенциальному повреждению.

- Риски фантомного питания. Хотя фантомное питание само по себе не вредит усилителю при правильном использовании, подключение устройств, не предназначенных для него, может привести к проблемам. Например, если фантомное питание случайно подается на цифровой выход усилителя или другие чувствительные компоненты, это может привести к повреждению.

- Использование изолирующих трансформаторов. Для безопасной интеграции микрофонов с фантомным питанием с усилителями использование изолирующих трансформаторов может блокировать напряжение постоянного тока, позволяя при этом проходить аудиосигналам. Такая настройка помогает предотвратить повреждения, обеспечивая при этом качество звука.

Лучшие практики использования фантомного питания с усилителями

При работе с фантомным питанием в сочетании с усилителями учитывайте следующие рекомендации:

- Используйте подходящее оборудование: убедитесь, что у вас есть оборудование, рассчитанное как на сигналы микрофонного уровня, так и на фантомное питание. Часто это включает в себя специальные микрофонные предусилители или аудиоинтерфейсы, которые могут безопасно управлять этими соединениями.

- Проверьте настройки напряжения. Прежде чем подключать какое-либо оборудование, убедитесь, что настройки фантомного питания подходят для ваших устройств. Некоторые интерфейсы позволяют включать или отключать фантомное питание на определенных каналах.

- Избегайте прямых подключений: не подключайте конденсаторный микрофон непосредственно к гитарному усилителю без соответствующего интерфейсного оборудования, такого как DI-бокс или предусилитель, предназначенный для этой цели.

Технические аспекты фантомного питания

Понимание технических аспектов фантомного питания может дать более глубокое понимание его функциональности и применения:

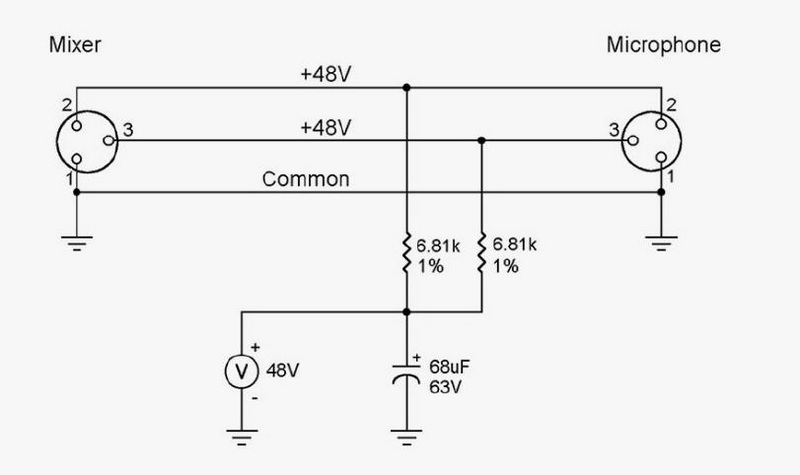

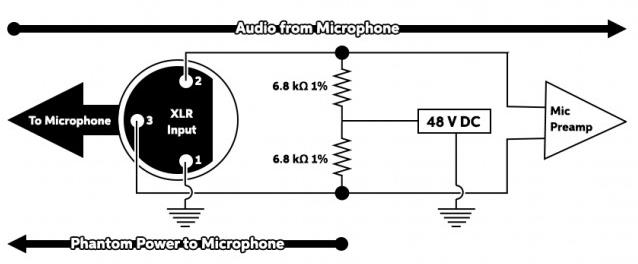

- Схема схемы: в современных микшерных консолях и аудиоинтерфейсах фантомное питание обычно подается через резисторы (часто около 6,81 кОм), подключенные к контактам 2 и 3 разъема XLR. Такая конструкция гарантирует, что это затронет только микрофоны, требующие фантомного питания, сохраняя при этом целостность сигнала для тех, кто его не использует[1][2].

- Совместимость с микрофонами: большинству конденсаторных микрофонов профессионального уровня для оптимальной работы требуется +48 В. Однако некоторые модели могут эффективно работать при более низких напряжениях (от 9 В до 52 В). Всегда сверяйтесь со спецификациями вашего микрофона перед включением фантомного питания[8][9].

- Методы изоляции: Чтобы предотвратить потенциальный ущерб из-за неправильного подключения, многие смесители включают в свои схемы блокировочные конденсаторы или изолирующие трансформаторы. Эти компоненты гарантируют, что напряжение постоянного тока не достигнет устройств, которые не могут его выдержать[4][5].

Распространенные заблуждения о фантомном питании

Вокруг фантомной энергии существует несколько заблуждений, которые могут привести к путанице:

- Фантомное питание или питание от батареи: Хотя некоторые микрофоны имеют встроенные батареи для работы, большинство конденсаторных микрофонов используют фантомное питание, подаваемое через кабели XLR. Понимание этого различия помогает понять, почему некоторые микрофоны работают по-разному в зависимости от их конструкции[3][10].

- Динамические микрофоны и фантомное питание. Важно отметить, что, хотя динамическим микрофонам не требуется фантомное питание, его применение обычно не приводит к повреждению. Однако следует соблюдать осторожность при подключении ленточных микрофонов, поскольку они могут быть чувствительны к фантомному напряжению[4][5].

Практическое применение фантомного питания

Фантомное питание находит широкое применение в различных аудиоприложениях:

- Студии звукозаписи. В профессиональных студиях предпочтение отдается конденсаторным микрофонам с питанием от фантомного электричества из-за их чувствительности и способности улавливать нюансы звука в широком диапазоне частот.

- Усиление живого звука: во многих установках для живого звука используются микшеры со встроенным фантомным питанием для обеспечения надежной работы конденсаторных микрофонов во время выступлений.

- Радиовещание: в радио- и телевещании, где высокое качество звука имеет первостепенное значение, для интервью и озвучивания обычно используются микрофоны с фантомным питанием[9][10].

Заключение

Понимание того, как работает фантомное питание и его значение для усилителей, имеет решающее значение для всех, кто занимается производством звука или созданием живого звука. Хотя сами усилители обычно не принимают сигналы фантомного питания напрямую, использование надлежащего интерфейсного оборудования может облегчить безопасное и эффективное соединение между микрофонами и усилителями.

Придерживаясь передового опыта и понимая характеристики вашего оборудования, вы можете обеспечить оптимальную производительность, не рискуя повредить свое оборудование.

Часто задаваемые вопросы

1. Какова цель фантомного питания?

Фантомное питание обеспечивает необходимое напряжение для работы внутренней электроники конденсаторных микрофонов и поляризации их диафрагмы.

2. Могу ли я использовать динамический микрофон с фантомным питанием?

Да, на динамические микрофоны фантомное питание не влияет; они будут работать нормально даже при включенном фантомном питании.

3. Что произойдет, если я подключу конденсаторный микрофон напрямую к усилителю?

Подключение конденсаторного микрофона непосредственно к усилителю может привести к ухудшению качества звука из-за несоответствия импедансов и потенциально привести к повреждению усилителя при неправильном подаче фантомного питания.

4. Как безопасно использовать конденсаторный микрофон с усилителем?

Используйте специальный микрофонный предусилитель или DI-бокс, который поддерживает фантомное питание и преобразует сигнал микрофонного уровня в линейный уровень, подходящий для вашего усилителя.

5. Есть ли риск повредить микрофон фантомным питанием?

Большинство современных микрофонов рассчитаны на безопасную работу с фантомным питанием; однако некоторые ленточные микрофоны могут быть чувствительны к нему и могут быть повреждены при неправильном подключении.
