Усилители являются фундаментальными компонентами современной электроники, играющими жизненно важную роль в улучшении сигналов для различных приложений. В этой статье исследуется механизм прохождения сигнала через усилитель, различные типы усилители, их применение и принципы усиления сигнала.

Понимание усиления сигнала

Усиление сигнала — это процесс увеличения амплитуды сигнала без изменения его исходной формы. Эта возможность важна во многих электронных устройствах, где сигналы необходимо усиливать для эффективной обработки или передачи.

Когда сигнал проходит через усилитель, он претерпевает несколько преобразований, которые повышают его силу. Основная функция усилителя — принимать слабый входной сигнал и создавать более сильный выходной сигнал. Это достигается за счет различных электронных компонентов, которые манипулируют входным сигналом.

Как работает усилитель?

Усилитель работает на основе определенных принципов, определяющих его функциональность:

1. Входной каскад: слабый входной сигнал поступает в усилитель.

2. Стадия усиления. Усилитель увеличивает амплитуду входного сигнала с помощью активных компонентов, таких как транзисторы или операционные усилители.

3. Выходной каскад: усиленный сигнал затем отправляется из усилителя.

Коэффициент усиления усилителя определяется как отношение выходной мощности к входной мощности, часто выражаемое в децибелах (дБ). Например, если усилитель имеет коэффициент усиления 20 дБ, это означает, что выходная мощность в 100 раз превышает входную мощность.

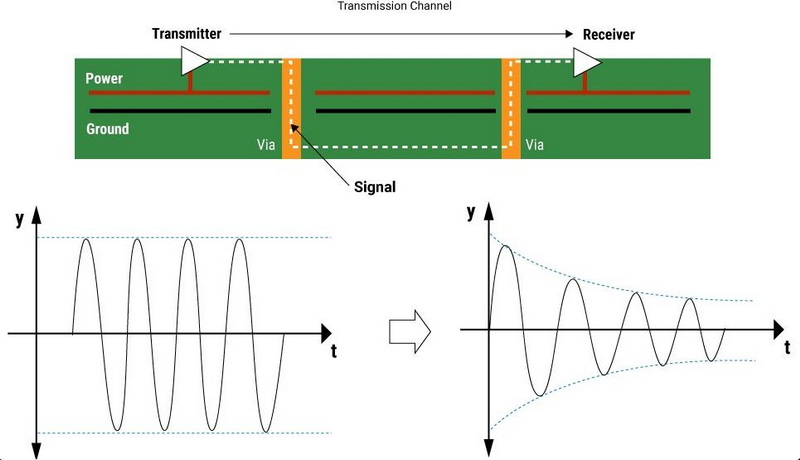

Путь сигнала через усилитель

Когда сигнал проходит через усилитель, он следует определенному пути, который можно разбить на несколько этапов:

1. Входная связь. Входной каскад может включать в себя конденсаторы, которые блокируют компоненты постоянного тока, пропуская при этом сигналы переменного тока. Это гарантирует усиление только желаемого сигнала переменного тока.

2. Стадия усиления. Здесь транзисторы или операционные усилители увеличивают амплитуду входящего сигнала. Усиление определяется механизмами обратной связи внутри схемы.

3. Выходная связь. Подобно входной связи, выходные каскады могут использовать конденсаторы, чтобы предотвратить влияние смещения постоянного тока на последующие компоненты.

4. Фильтрация. Многие усилители имеют возможности фильтрации для удаления нежелательных частот из усиленного сигнала, обеспечивая четкость и качество.

Факторы, влияющие на усиление сигнала

На эффективность усиления сигнала могут влиять несколько факторов:

- Настройки усиления: регулировка настроек усиления может оптимизировать производительность для различных типов сигналов.

- Полоса пропускания: диапазон частот, в котором работает усилитель, влияет на его способность точно усиливать сигналы без искажений.

- Уровни шума. Фоновый шум может повлиять на качество усиленного сигнала, что делает необходимым использование методов шумоподавления.

- Изменения температуры. Изменения температуры могут повлиять на электронные компоненты внутри усилителя, потенциально изменяя его характеристики.

Типы усилителей

Усилители можно разделить на категории в зависимости от их применения и конструкции. Вот некоторые распространенные типы:

- Усилители напряжения: они повышают уровень напряжения входного сигнала и широко используются в аудиосистемах.

- Усилители тока: эти усилители, предназначенные для повышения уровня тока, используются в силовой электронике.

- Усилители мощности: они усиливают напряжение и ток для увеличения общей выходной мощности и имеют решающее значение в радиовещании и аудиоприложениях.

- Операционные усилители (ОУ): универсальные операционные усилители могут выполнять различные функции, включая фильтрацию и преобразование сигнала.

- Радиочастотные усилители: эти усилители используются для радиочастотных сигналов и необходимы в устройствах связи.

Применение усиления сигнала

Усиление сигнала находит применение в различных областях:

- Аудиосистемы: усилители усиливают звуковые сигналы для динамиков и наушников.

- Телекоммуникации: радиочастотные усилители усиливают сигналы для передачи на большие расстояния.

- Медицинское оборудование. В таких устройствах, как аппараты ЭКГ, усилители усиливают слабые биологические сигналы для получения точных показаний.

- Системы сбора данных: усилители сигналов обеспечивают совместимость выходных сигналов датчиков низкого уровня с аналого-цифровыми преобразователями (АЦП).

Подробный механизм усиления сигнала

Чтобы более глубоко понять, как сигнал проходит через усилитель, нам нужно рассмотреть конкретные компоненты и их роли:

1. Транзисторы как усилительные элементы.

Транзисторы часто используются в качестве основных усилительных элементов во многих типах усилителей. Они работают, управляя большим током, протекающим от коллектора к эмиттеру, на основе меньшего тока, поступающего через базовую клемму. Когда небольшое входное переменное напряжение прикладывается к переходу база-эмиттер, оно модулирует больший ток коллектор-эмиттер, эффективно усиливая входной сигнал.

2. Механизмы обратной связи

Обратная связь играет решающую роль в поддержании стабильности и линейности усиления. Существует два типа обратной связи:

- Отрицательная обратная связь: уменьшает искажения и стабилизирует усиление, возвращая часть выходного сигнала на вход, находящуюся в противофазе с исходным входным сигналом.

- Положительная обратная связь: может увеличить усиление, но может привести к нестабильности, если не контролировать ее тщательно; он часто используется в генераторах, а не в линейных усилителях.

3. Вопросы электропитания

Для эффективной работы усилителям требуются внешние источники питания. Блок питания преобразует сетевое электричество переменного тока в напряжение постоянного тока, подходящее для питания транзисторов или операционных усилителей в схемах. Величина тока, потребляемого от этого источника, напрямую влияет на то, насколько можно добиться усиления без искажений или ограничения.

Искажение и ограничение сигнала

Одним из важных аспектов при обсуждении того, как сигнал проходит через усилитель, является понимание искажений и ограничения:

- Искажение возникает, когда усиленный выходной сигнал не точно соответствует входному сигналу из-за нелинейностей в схеме усилителя.

- Ограничение происходит, когда входной сигнал превышает максимальный предел, который может обработать усилитель; это приводит к тому, что части сигнала обрезаются или «обрезаются», что приводит к значительным искажениям.

Чтобы смягчить эти проблемы, разработчики должны гарантировать, что усилители работают в заданных пределах, и использовать соответствующие механизмы обратной связи.

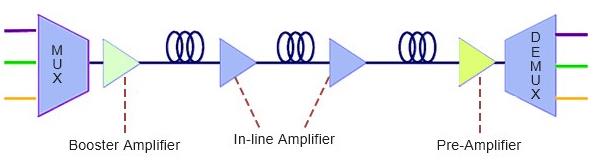

Многоступенчатое усиление

Во многих приложениях, где требуется значительное усиление, используются несколько ступеней усиления:

1. Каждый этап получает результат предыдущего этапа и дополнительно усиливает его.

2. Путем каскадного подключения нескольких каскадов усиления разработчики могут добиться существенного общего усиления, сохраняя при этом линейность каждого каскада.

3. Многоступенчатые конструкции помогают более эффективно решать такие проблемы, как ограничения полосы пропускания и снижение шума, чем одноступенчатые конструкции.

Заключение

Понимание того, как сигнал проходит через усилитель, важно для всех, кто работает с электронными устройствами. От аудиосистем до телекоммуникационного и медицинского оборудования — усилители играют жизненно важную роль в обеспечении достаточной силы сигналов для эффективной обработки и передачи. Поняв принципы усиления и узнав различные типы и области применения усилителей, можно оценить их важность в современных технологиях.

Часто задаваемые вопросы

1. Что такое усилитель?

Усилитель — это электронное устройство, которое увеличивает амплитуду сигнала без изменения его формы, что позволяет улучшить его обработку и передачу.

2. Как сигнал проходит через усилитель?

Сигнал проходит через усилитель, проходя через входной каскад, усиливаясь в каскаде усиления с помощью активных компонентов, таких как транзисторы, а затем выходя через выходной каскад.

3. Какие типы усилителей распространены?

Общие типы включают усилители напряжения, усилители тока, усилители мощности, операционные усилители (ОУ) и радиочастотные усилители.

4. Какие факторы влияют на качество усиления?

Факторы включают настройки усиления, полосу пропускания, уровни шума и изменения температуры, которые могут повлиять на эффективность усиления сигнала.

5. Где используются усилители?

Усилители используются в аудиосистемах, телекоммуникациях, медицинском оборудовании, системах сбора данных и других приложениях.
