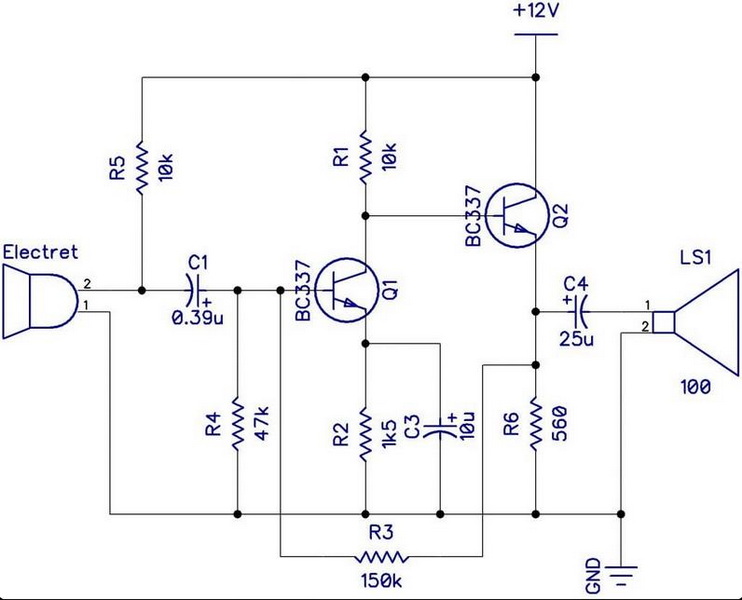

Усиление сигнала было краеугольным камнем электротехники и телекоммуникаций с самого начала эпохи электроники. До появления транзисторов для усиления сигналов использовались различные технологии, в первую очередь электронные лампы. В этой статье рассматривается эволюция усилители сигнала который предшествовал транзистору, подробно описывая его работу, применение и значение в формировании современной электроники.
Первым практическим усилителем сигнала, предшествовавшим транзистору, была вакуумная лампа, в частности, вакуумная лампа-триод, изобретенная Ли Де Форестом в 1906 году. Это устройство произвело революцию в области электроники, позволив усиливать слабые электрические сигналы.
- Изобретение: Триодная вакуумная лампа была разработана как усовершенствование более ранних устройств, таких как диод, который мог только выпрямлять сигналы, но не усиливать их.
- Структура: Типичный триод состоит из трех компонентов:
- Катод: нагревается, испуская электроны.
- Анод: притягивает электроны, испускаемые катодом.
- Управляющая сетка: расположена между катодом и анодом и регулирует поток электронов в зависимости от приложенного напряжения.
- Действие: Когда на управляющую сетку подается небольшое напряжение, оно влияет на количество электронов, достигающих анода. Это позволяет значительно усиливать слабые входные сигналы.
Вакуумные лампы работали на принципах термоэлектронной эмиссии и потока электронов. При нагревании катод эмитировал электроны в вакуум. При подаче положительного напряжения на анод эти электроны притягиваются и создают ток.
- Усиление: отношение выходного сигнала к входному сигналу, которое можно значительно увеличить путем регулировки напряжения сети.
- Механизмы обратной связи: ранние разработки часто использовали положительную обратную связь для увеличения усиления, но с риском нестабильности.
- Уровни искажений: ранние ламповые усилители имели уровень искажений около 5%, который улучшился с развитием методов отрицательной обратной связи, разработанных такими инженерами, как Гарольд Блэк, в 1934 году.
До того, как транзисторы доминировали в электронике, ламповые усилители нашли широкое применение в различных приложениях:
- Телекоммуникации: созданы междугородные телефонные линии и радиовещание.
- Аудиооборудование: использовалось в системах громкой связи и ранних устройствах звукозаписи.
- Компьютеры: Ранние компьютеры, такие как ENIAC, использовали электронные лампы для обработки данных.
Хотя электронные лампы преобладали, другие технологии также сыграли роль в усилении сигнала до транзисторов:
- Используются магнитные поля для управления потоком тока и усиления сигналов.
- Находил применение в схемах управления питанием, пока транзисторы не стали более экономичными.
- Использовался в ранних радиоприемниках; они могли обнаруживать радиосигналы, но имели ограниченные возможности усиления.
- Такие устройства, как рупоры, акустически усиливали звук до того, как электронные решения стали распространены.

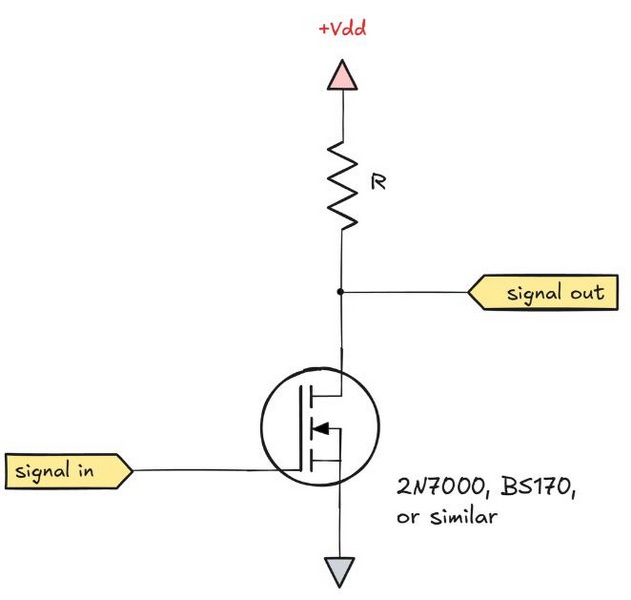

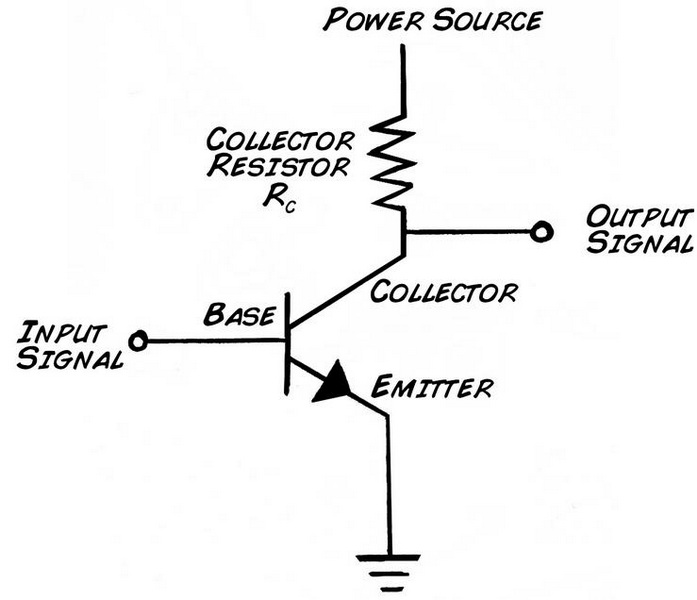

Изобретение транзисторов в конце 1940-х годов стало важным поворотным моментом в электронике. Транзисторы имели ряд преимуществ перед электронными лампами:
- Размер и вес: Транзисторы значительно меньше и легче электронных ламп.
- Энергоэффективность: они потребляют меньше энергии и выделяют меньше тепла.
- Долговечность: Транзисторы более прочны и надежны, чем хрупкие стеклянные трубки.
Конструкция и применение усилителей со временем значительно изменились. Ранние усилители были громоздкими и энергоемкими из-за того, что в них использовались электронные лампы. Однако по мере развития технологий инженеры начали разрабатывать более эффективные конструкции, в которых использовались механизмы обратной связи для оптимизации производительности.
Отрицательная обратная связь была введена как метод снижения уровня искажений в усилителях. Подав часть выходного сигнала обратно на вход в инвертированном виде, инженеры смогли стабилизировать усиление и улучшить линейность. Этот метод стал решающим в совершенствовании аудиооборудования и устройств связи.
Разработка операционных усилителей (ОУ) во время Второй мировой войны еще больше продвинула технологию усилителей. Эти универсальные устройства могут выполнять различные математические операции с входными сигналами, что делает их незаменимыми для приложений аналоговых вычислений и обработки сигналов. Первоначально операционные усилители создавались с использованием электронных ламп, а затем с появлением транзисторов перешли на твердотельные конструкции.
Несмотря на то, что электронные лампы в значительной степени были заменены транзисторами, они не исчезли полностью из современной электроники. Они продолжают находить нишевые приложения, в которых их уникальные характеристики оказываются выгодными:
- Мощные радиочастотные передатчики: электронные лампы могут генерировать больше энергии, чем современные полупроводниковые эквиваленты, что делает их идеальными для высокочастотных приложений, таких как радиопередатчики.
- Аудиооборудование. Многие аудиофилы предпочитают ламповые усилители из-за их отличительного качества звука, которое часто называют теплым и насыщенным по сравнению с твердотельными альтернативами.
Историческое значение электронных ламп невозможно переоценить. Они сыграли решающую роль в различных технологических достижениях на протяжении 20 века:
1. Телефония. Ранние телефонные системы в значительной степени полагались на технологию электронных ламп для усиления сигнала, что позволяло обеспечить более четкую связь на больших расстояниях.
2. Радиовещание. Радиовещание стало возможным благодаря ламповым усилителям, которые могли передавать звуковые сигналы на огромные расстояния без существенной потери качества.
3. Телевидение. Развитие телевизионных технологий также зависело от электронных ламп как для передачи, так и для приема, что привело к революции в области визуальных средств массовой информации.
4. Военное применение. Во время Второй мировой войны электронные лампы были необходимы для радиолокационных систем и других технологий военной связи.
5. Бытовая электроника. Послевоенный потребительский спрос привел к широкому использованию электронных ламп в радиоприемниках, телевизорах и аудиоаппаратуре в середине 20 века.
По мере роста спроса на более точное воспроизведение звука и более эффективные методы усиления, в ламповой технологии было сделано несколько усовершенствований:
Внедрение тетродных (четырех элементов) и пентодных (пяти элементов) ламп повысило эффективность и уменьшило искажения по сравнению с триодами. Эти конструкции позволили повысить производительность в различных приложениях:
- Тетроды обеспечивают более высокую выходную мощность при уменьшенной межэлектродной емкости.
- Пентоды обеспечили еще больший коэффициент усиления при минимизации искажений за счет дополнительных управляющих сеток, которые помогли более эффективно управлять потоком электронов.
Эти достижения проложили путь к созданию более сложных конструкций усилителей, которые могли бы обрабатывать более высокие частоты с большей точностью.
Одной из областей, в которой ламповые усилители пользуются большим спросом, является качество звука. Многие музыканты и звукоинженеры утверждают, что ламповые усилители обеспечивают более теплое и насыщенное качество звука, чем твердотельные альтернативы, благодаря своим уникальным характеристикам искажений:
- Гармонические искажения: ламповые усилители имеют тенденцию производить гармоники четного порядка, которые обычно воспринимаются как музыкально приятные по сравнению с гармониками нечетного порядка, создаваемыми полупроводниковыми устройствами.
- Динамический диапазон: Естественные характеристики компрессии ламповых усилителей могут повысить воспринимаемую громкость без резкости, что делает их желательными для музыкальных выступлений, где требуется теплота.
Эти дебаты продолжаются среди аудиофилов, которые ценят обе технологии за их уникальные качества, но часто отдают предпочтение ламповым технологиям для конкретных приложений, таких как усиление электрогитары или системы высококачественного воспроизведения звука.
Эволюция усилителей сигнала от электронных ламп до транзисторов иллюстрирует замечательный путь в электронной технике. Вакуумные лампы заложили основу для современных методов усиления, создав технологии, на которые мы полагаемся сегодня. Хотя транзисторы в значительной степени заменили электронные лампы из-за их многочисленных преимуществ, понимание того, как работали эти ранние усилители, дает ценную информацию о разработке электронных устройств. Наследие электронных ламп сохраняется не только в специализированных приложениях, но и в культурном контексте, где их уникальные звуковые характеристики прославляются как музыкантами, так и энтузиастами.
Усилитель сигнала, предшествовавший транзистору, в основном представлен электронными лампами, в частности триодами, которые широко использовались для усиления электрических сигналов до того, как транзисторы стали широко распространены.
Вакуумные лампы усиливают сигналы посредством термоэлектронной эмиссии, когда электроны испускаются из нагретого катода, контролируемого сеткой, которая модулирует их поток к аноду, что приводит к усилению выходного сигнала.
Ламповые усилители использовались в телекоммуникациях для междугородных звонков, в аудиооборудовании для систем громкой связи и в первых компьютерах для задач обработки данных.
Транзисторы заменили электронные лампы из-за их меньшего размера, меньшего энергопотребления, меньшего тепловыделения и большей надежности по сравнению с хрупкими стеклянными трубками.
Да, электронные лампы до сих пор используются в некоторых мощных приложениях, таких как радиопередатчики и высококачественное аудиооборудование, любимое аудиофилами из-за их уникальных звуковых характеристик.
