Выбор правильной AM-модуляции усилитель сигнала имеет решающее значение для достижения чистого звука в различных приложениях, от радиовещания до любительского радио. Это руководство расскажет вам об основных факторах, которые следует учитывать при выборе усилителя, чтобы обеспечить оптимальные характеристики для ваших потребностей в модуляции AM.
Что такое амплитудная модуляция?

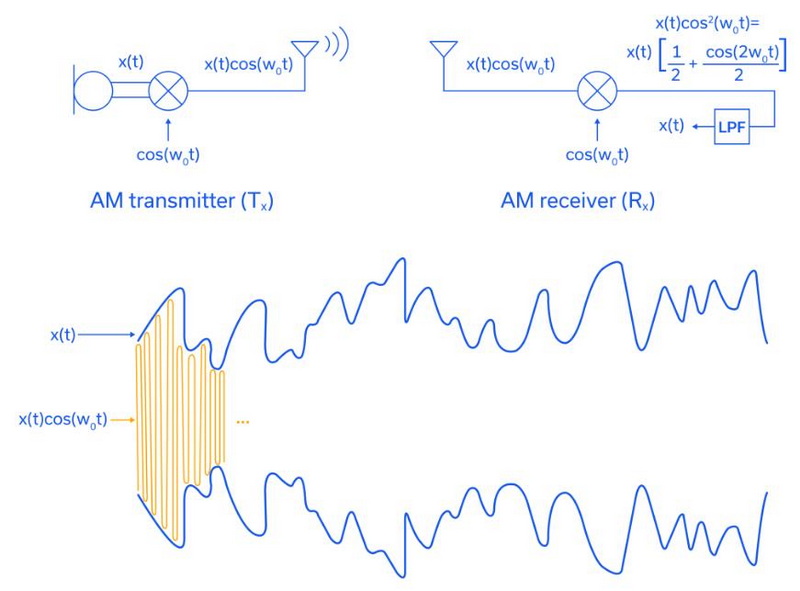

Амплитудная модуляция (АМ) — это метод, используемый для кодирования информации в несущей волне путем изменения ее амплитуды. Этот метод широко используется в радиовещании и предполагает сочетание несущего сигнала и модулирующего сигнала. Результирующий сигнал содержит информацию об исходном аудиосигнале, что позволяет передавать его на большие расстояния.
Математическое представление AM-сигнала может быть выражено как:
y(t)=[1+m(t)/A]c(t)
где c(t) — несущая волна, m(t) — модулирующий сигнал, а A — амплитудная чувствительность.
При выборе усилителя сигнала AM-модуляции необходимо учитывать несколько важных факторов:
Понимание характеристик вашего сигнала имеет первостепенное значение. Вам нужно знать:
- Тип модуляции: убедитесь, что выбранный вами усилитель поддерживает модуляцию AM.
- Требования к пиковой мощности: рассчитайте необходимую пиковую мощность на основе глубины вашей модуляции. Например, если вы используете 100% модуляцию, ваша пиковая мощность будет в четыре раза превышать мощность несущей.
Усилители классифицируются на различные типы в зависимости от их работы:
- Класс A: известны своей высокой линейностью и низким уровнем искажений, что делает их пригодными для высококачественного аудиоприложения.
- Класс B и Класс C: обычно более эффективны, но могут вносить искажения, которые могут повлиять на качество звука.
Выбор правильного класса зависит от конкретных требований вашего приложения и допустимых уровней искажений.
Коэффициент усиления усилителя определяет, насколько он может усилить входной сигнал. Убедитесь, что усилитель обеспечивает адекватное усиление без сжатия или искажений.
- Расчет усиления: используйте формулу:
Усиление дБ = 10log10 (Pout/Pin)
где Pout — выходная мощность, а Pin — входная мощность.
Убедитесь, что усилитель работает в частотном диапазоне вашего приложения. Различные усилители предназначены для определенных диапазонов частот, поэтому важно выбрать тот, который соответствует вашим требованиям.
- Ищите усилители с низким уровнем гармонических искажений (измеряется в дБн). Усилитель хорошего качества должен иметь уровни гармоник ниже -40 дБн, чтобы обеспечить чистый аудиовыход.
Теперь, когда вы понимаете, на что обращать внимание, вот практические шаги, которые помогут вам выбрать лучший усилитель сигнала AM-модуляции:
- Определите сферу применения (радиовещание, радиолюбительство и т.п.).
- Укажите желаемую выходную мощность и диапазон частот.
- Ищите усилители, специально разработанные для модуляции AM.
- Сравните характеристики разных марок и моделей.
- Проверяйте отзывы и показатели производительности от других пользователей.
- Если возможно, протестируйте усилители в реальных условиях, чтобы оценить их производительность.
Некоторые усилители оснащены дополнительными функциями, такими как:
- Регулировка переменного усиления: полезна для регулировки выходного уровня без искажений.
- Встроенные фильтры: помогают уменьшить нежелательные гармоники и улучшить четкость звука.
Углубляясь в выборе усилителя сигнала AM-модуляции, учтите следующие дополнительные факторы:
Глубина модуляции показывает, насколько амплитуда несущей волны меняется в зависимости от модулирующего сигнала. Крайне важно поддерживать оптимальную глубину модуляции (обычно от 60% до 80%), чтобы избежать искажений и обеспечить четкость передачи звука.
Связь между средней мощностью и глубиной модуляции можно выразить следующим образом:
Среднее увеличение мощности = (1+M2/2)
где M – индекс модуляции.
Перемодуляция возникает, когда модулирующий сигнал превышает определенный порог, что приводит к искажению передаваемого звука. Это может создать нежелательные артефакты в вашей системе вещания или связи. Очень важно внимательно следить за уровнями во время работы и соответствующим образом регулировать настройки усиления.
Тестирование выбранного вами усилителя реальными сигналами может дать представление о его работе в реальных условиях. С помощью осциллографа или анализатора спектра проверьте, насколько хорошо он обрабатывает различные частоты и глубину модуляции.
AM-модуляция используется в различных областях, в том числе:
- Радиовещание: радиостанции AM передают музыку, новости и ток-шоу, используя методы амплитудной модуляции.
- Любительское радио: многие радиолюбители используют AM для голосовой связи на коротковолновых частотах.
- Обработка звука: в синтезаторах амплитудная модуляция может создавать уникальные звуковые текстуры путем динамического изменения аудиосигналов.
Выбор правильного усилителя сигнала AM-модуляции жизненно важен для достижения четкой передачи звука. Понимая характеристики вашего сигнала, выбирая соответствующий класс усилителя, обеспечивая достаточный коэффициент усиления и выходную мощность, оценивая линейность и принимая во внимание дополнительные факторы, такие как глубина модуляции и риски перемодуляции, вы можете принять обоснованное решение, которое эффективно удовлетворит ваши потребности.
Усилитель сигнала AM-модуляции — это устройство, используемое для усиления амплитудно-модулированных сигналов при сохранении качества звука и минимизации искажений.
Пиковую мощность можно рассчитать по формуле:
Пиковая мощность AM = Мощность CW ×4
для 100% модуляции.
Усилители класса A обеспечивают более высокую линейность и меньшие искажения, но менее эффективны, чем усилители класса B, которые более эффективны, но могут вносить искажения во время работы.
Диапазон частот имеет решающее значение, поскольку использование усилителя за пределами указанного диапазона может привести к ухудшению производительности или даже повреждению оборудования.
Стремитесь к усилителям с уровнем гармонических искажений ниже -40 дБн, чтобы обеспечить высококачественный аудиовыход без значительных помех от гармоник.
