Радио AM (амплитудная модуляция) на протяжении десятилетий было основным продуктом радиовещания, обеспечивая миллионы людей новостями, музыкой и развлечениями. Однако одной из распространенных проблем, с которыми сталкиваются слушатели AM-радио, является слабый уровень сигнала, приводящий к ухудшению качества звука и приема. К счастью, с помощью простой схемы усилителя вы можете значительно улучшить мощность сигнала вашего AM-радио. Эта статья проведет вас через процесс создания Схема усилителя AM-сигнала, объясните, как это работает, и дайте советы по оптимизации настройки.
Прежде чем углубиться в конструкцию схемы усилителя AM-сигнала, важно понять, как работают радиосигналы AM. AM-радио передает информацию, изменяя амплитуду несущей волны. Частота этой несущей волны определяет положение станции на шкале радио. Например, несущая волна станции, вещающей на частоте 1000 кГц, будет колебаться на этой частоте.
1. Антенна: улавливает радиоволны из воздуха.
2. Тюнер: выбирает нужную частоту.
3. Демодулятор: извлекает аудиоинформацию из модулированного сигнала.
4. Усилитель: усиливает аудиосигнал для улучшения качества звука.
Многие факторы могут способствовать появлению слабых радиосигналов AM:
- Расстояние от передатчика: чем дальше вы находитесь от радиовышки, тем слабее сигнал.
- Препятствия: здания, деревья и другие конструкции могут препятствовать распространению радиоволн.
- Помехи: электронные устройства могут создавать помехи, мешающие приему.
Использование схемы усилителя AM-сигнала может помочь преодолеть эти проблемы, усиливая слабые сигналы до того, как они достигнут вашего приемника.
Чтобы построить простую схему усилителя AM-сигнала, вам понадобится несколько основных компонентов:
- Транзистор (например, 2N3904): действует как основной усилительный элемент.
- Резисторы: используются для установки уровней смещения и усиления.
- Конденсаторы: помогают фильтровать сигналы и стабилизировать напряжение.
- Источник питания: обычно батарея 9 В или источник питания постоянного тока.
- Макетная плата или печатная плата: для сборки схемы.

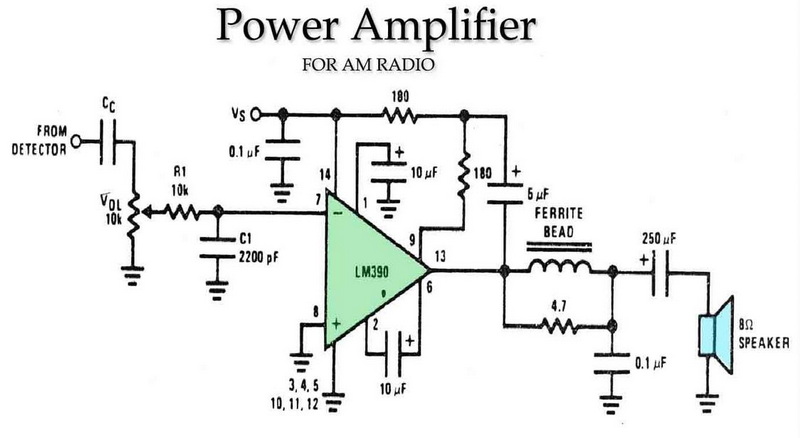

Вот базовая схема усилителя AM-сигнала:
На этой диаграмме:
- R1 используется для ограничения тока.
- C1 действует как конденсатор связи, блокируя напряжение постоянного тока, пропуская при этом сигналы переменного тока.
- C2 используется для обхода высокочастотного шума.
1. Разместите компоненты на макетной плате. Начните с размещения транзистора на макетной плате. Подключите резисторы и конденсаторы согласно схеме.
2. Подключите источник питания. Подключите источник питания к цепи, соблюдая правильную полярность.
3. Проверьте свою схему. Используйте осциллограф или мультиметр, чтобы проверить правильность работы. Вы должны увидеть усиленный выходной сигнал при подаче слабого AM-сигнала.
4. Точная настройка усиления: при необходимости отрегулируйте значения резисторов, чтобы оптимизировать усиление без искажений.
Чтобы еще больше улучшить прием AM-радиосигнала с помощью схемы усилителя:
- Используйте лучшую антенну: более длинная проводная антенна или рамочная антенна могут значительно улучшить прием за счет улавливания большего количества сигналов.
- Расположение: разместите радиостанцию и антенну возле окон или на более высоких местах, чтобы уменьшить препятствия.
- Уменьшите помехи: держите электронные устройства, которые могут создавать помехи, подальше от вашей радиостанции.
Эту простую схему усилителя можно использовать в различных приложениях:
- Улучшение приема домашних радиоприемников.
- Повышение производительности в проектах DIY, связанных с радиосвязью.
- Образовательные цели на курсах электроники.
В дополнение к основным компонентам, упомянутым ранее, существует несколько продвинутых методов, которые могут повысить производительность вашей схемы усилителя AM-сигнала:
Вместо дискретных компонентов рассмотрите возможность использования интегральных схем, таких как чип аудиоусилителя LM386. Эта микросхема упрощает процесс проектирования и обеспечивает лучшую производительность с точки зрения усиления и снижения шума. LM386 может напрямую управлять небольшими динамиками без необходимости использования дополнительных транзисторов для усиления.
В конструкции вашего усилителя можно реализовать петли обратной связи для стабилизации усиления и улучшения линейности. Возвращая часть выходного сигнала на вход, вы можете контролировать уровни искажений и улучшать общее качество звука.
Включение в вашу конструкцию настроенных схем (LC-схем) может помочь отфильтровать нежелательные частоты и одновременно улучшить полезные сигналы. Это позволяет улучшить избирательность и качество приема.
Антенны с ферритовыми стержнями особенно эффективны для улучшения приема AM благодаря их способности концентрировать магнитные поля. Наматывая провод на ферритовый сердечник, вы создаете компактную антенну, которая повышает чувствительность и избирательность слабых сигналов.
При построении и использовании схемы усилителя AM-сигнала вы можете столкнуться с некоторыми распространенными проблемами:
Если вы испытываете плохое качество звука или статический шум, проверьте все соединения и убедитесь, что компоненты правильно припаяны или подключены на макетной плате.
Если коэффициент усиления недостаточен, рассмотрите возможность регулировки номиналов резисторов или замены компонентов на более качественные альтернативы с лучшими эксплуатационными характеристиками.
Если другие электронные устройства создают помехи, попробуйте переместить установку подальше от источников электромагнитных помех, таких как компьютерные мониторы или люминесцентные лампы.
Создание схемы усилителя AM-сигнала — отличный способ улучшить качество прослушивания AM-радио. Понимая, как работают эти схемы, и соблюдая правильные методы сборки, вы сможете наслаждаться более чистым звуком и лучшим приемом. Поэкспериментировав и проведя оптимизацию, вы сможете создать надежную настройку, которая позволит вам получать больше удовольствия от AM-вещания.
Схема усилителя AM-сигнала усиливает слабые амплитудно-модулированные сигналы, принимаемые антенной, прежде чем они будут обработаны радиоприемником.
Усилитель увеличивает мощность входящих радиосигналов, делая их более четкими и уменьшая фоновый шум.
Хотя многие транзисторы могут работать как усилители, для повышения производительности в радиоприложениях рекомендуется использовать малошумящие ВЧ-транзисторы, такие как 2N3904.
Длинная проводная антенна или настроенная рамочная антенна обычно наиболее эффективны для улучшения приема AM при использовании со схемой усилителя.
Используя базовые электронные компоненты и следуя схеме, построить усилитель AM-сигнала относительно просто и подходит для новичков в электронике.
