Ограничение — это распространенное явление при усилении звука, которое возникает, когда усилитель выходит за свои пределы, что приводит к искажению выходного сигнала. В этой статье рассматриваются причины клиппирования, его влияние на качество звука и оборудование, а также способы его предотвращения.

Понимание обрезки

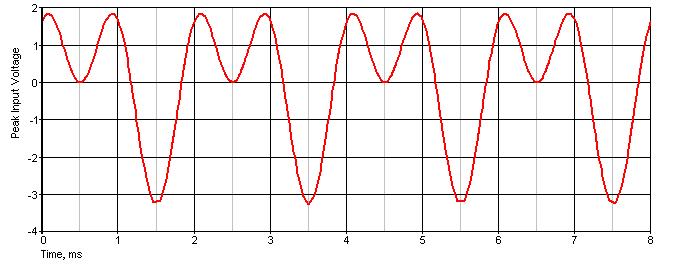

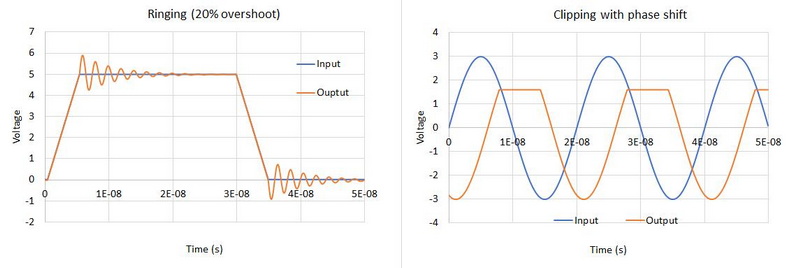

Ограничение происходит, когда выходной сигнал усилителя превышает его максимальную мощность. Когда усилитель перегружен, он не может точно воспроизводить пики формы звукового сигнала, что приводит к сглаживанию или «обрезанию» формы сигнала. Это искажение можно визуально отобразить на осциллографе, где плавные пики синусоидальной волны становятся прямоугольными.

Типы обрезки

- Жесткое ограничение: это происходит, когда выходной сигнал резко обрезается при максимальном уровне напряжения, создавая резкие искажения, которые могут значительно ухудшить качество звука.

- Мягкое отсечение: этот тип отсечения происходит постепенно, при котором форма волны начинает закругляться, а не резко обрезаться. Мягкое клиппирование может привести к более сильным музыкальным искажениям и часто намеренно используется при производстве музыки.

Причины обрезки

Несколько факторов способствуют ограничению в усилителях:

1. Перегруженный усилитель

Когда громкость установлена ​​слишком высоко, усилителю приходится производить больше мощности, чем он может выдержать. В результате он отсекает пики аудиосигнала. Это особенно часто встречается в ситуациях живого звука, когда усилители работают на пределе своих возможностей.

2. Недостаточный источник питания.

Для правильной работы усилителю требуется достаточный источник питания. Если напряжение источника питания слишком низкое, усилитель не сможет обеспечить достаточную мощность, что приведет к ограничению мощности.

3. Высокие уровни входного сигнала

Если входной сигнал от таких источников, как проигрыватели компакт-дисков или потоковые устройства, слишком сильный, он может перегрузить входной каскад усилителя, вызывая ограничение даже на умеренных уровнях громкости.

4. Несоответствие импеданса.

Для оптимальной работы сопротивление динамиков должно соответствовать сопротивлению усилителя. Несоответствие может привести к неэффективной передаче мощности и потенциальному ограничению мощности, особенно если громкоговорители с более низким импедансом используются с усилителями, рассчитанными на нагрузки с более высоким импедансом.

5. Эффективность динамика

Менее эффективные динамики требуют большей мощности для достижения той же громкости, что и более эффективные. Если усилитель будет вынужден удовлетворить это требование, он может клиппировать.

6. Неисправное оборудование

Дефектные компоненты в аудиоцепи, такие как изношенные усилители или динамики, также могут привести к ограничению сигнала из-за их неспособности выдерживать ожидаемые уровни мощности.

7. Неправильная настройка усиления.

Неправильная установка уровней усиления может привести к клиппированию. Правильная настройка усиления гарантирует, что каждый компонент работает в оптимальном диапазоне и предотвращает искажения.

Эффекты обрезки

Ограничение не только искажает аудиосигналы, но также может оказать пагубное воздействие на аудиооборудование:

- Повреждение динамиков: высокочастотные гармоники, генерируемые во время ограничения, могут перегреться и повредить динамики, особенно высокочастотные динамики, которые более чувствительны к таким искажениям.

- Повреждение усилителя: продолжительная работа в ограниченном состоянии может привести к перегреву и возможному выходу из строя внутренних компонентов усилителя.

- Потеря качества звука. Искаженные сигналы приводят к ухудшению качества звука, характеризующемуся резкостью и недостаточной четкостью.

Гармонические последствия ограничения

Отсечение вводит в аудиосигнал новое гармоническое содержание, фундаментально меняя его тембр:

- Объяснение гармоник: Гармоники — это кратные основной частоте, которые резонируют вместе, создавая сложные звуки. Когда происходит ограничение, вводятся новые частоты, которых не было в исходном сигнале.

- Мягкое и жесткое ограничение: мягкое ограничение имеет тенденцию создавать гармоники низкого порядка, которые усиливают теплоту и насыщенность, тогда как жесткое ограничение генерирует гармоники высокого порядка, которые добавляют резкости или резкости.

Это гармоническое изменение играет важную роль в формировании характера звука, позволяя творчески манипулировать при создании музыки.

Предотвращение обрезки

Чтобы избежать обрезки и связанных с ней проблем, рассмотрите следующие стратегии:

- Контролируйте уровни громкости: следите за уровнями громкости и избегайте превышения номинальной мощности усилителей.

- Сопоставьте номиналы усилителя и динамиков: убедитесь, что выходная мощность вашего усилителя соответствует требованиям вашего динамика как по мощности, так и по импедансу.

- Используйте качественное оборудование: инвестируйте в высококачественные усилители и динамики, которые предназначены для совместной работы.

- Правильно отрегулируйте настройки усиления: правильно установите уровни усиления во время настройки, чтобы обеспечить оптимальную производительность без искажений.

- Регулярное техническое обслуживание: регулярно проверяйте и обслуживайте оборудование, чтобы предотвратить неисправности, которые могут привести к защемлению.

Практические примеры

Понимание того, как отсечение проявляется в реальных сценариях, помогает проиллюстрировать его влияние:

- Ситуации с живым звуком: на концертах или мероприятиях, где уровень звука очень высок, звукорежиссеры должны тщательно контролировать уровни с помощью лимитеров или компрессоров, чтобы предотвратить обрезку при сохранении желаемой громкости.

- Домашние аудиосистемы. Пользователи часто сталкиваются с помехами при включении систем домашнего кинотеатра, не принимая во внимание номиналы динамиков или акустику помещения. Это может привести к неприятным ощущениям от прослушивания, а также к потенциальному повреждению.

Заключение

Ограничение является серьезной проблемой при усилении звука, которая может ухудшить качество звука и повредить оборудование, если не справиться с ним должным образом. Понимание его причин, таких как перегрузка усилителей, неадекватное питание, несоответствие импедансов и неправильная настройка усиления, может помочь пользователям предотвратить возникновение этого явления. Принимая превентивные меры, такие как мониторинг уровней громкости и обеспечение надлежащего соответствия оборудования, аудиофилы могут наслаждаться чистым звуком без искажений, продлевая при этом срок службы своего аудиооборудования.

Часто задаваемые вопросы

1. Что такое обрезка звука?

Ограничение — это искажение формы сигнала, которое возникает, когда усилитель превышает максимальную выходную мощность, что приводит к уплощению формы сигнала с обрезанием пиков.

2. Как узнать, есть ли у моего усилителя ограничение?

Вы можете определить клиппирование, наблюдая за индикаторами на усилителе (например, индикаторами клипсы) или используя осциллограф для визуализации искаженных сигналов.

3. Может ли обрезка повредить мои динамики?

Да, постоянное воздействие ограниченных сигналов может привести к перегреву и повреждению динамиков, особенно высокочастотных динамиков, чувствительных к высокочастотным искажениям.

4. Что делать, если мой усилитель начал ограничивать звук?

Уменьшите громкость или отрегулируйте настройки усиления на усилителе, чтобы уменьшить выходную мощность и предотвратить дальнейшее ограничение.

5. Мягкое отсечение лучше жесткого?

Мягкое ограничение создает более плавные искажения, которые могут быть более приятными в музыкальном плане, по сравнению с жестким ограничением, которое создает резкие искажения, ухудшающие качество звука.
