● Общие сведения об усилителях сигнала
>> Функциональность усилителей сигнала
● Применение усилителей сигнала
● Как работают усилители сигнала
● Особенности проектирования усилителей сигнала
● Будущие тенденции в усилении сигнала
● Важность формирования сигнала
● Реальные примеры применения усилителей сигнала
>> 1. Каково основное назначение усилителя сигнала?
>> 2. Для чего используются операционные усилители?
>> 3. Как усиление влияет на характеристики усилителя сигнала?
>> 4. В каких приложениях используются радиочастотные усилители?
>> 5. Почему коэффициент шума важен в усилителях?
● Цитаты:
Усилители сигналов являются важнейшими устройствами в современной электронике, позволяющими усиливать слабые сигналы в различных приложениях, от телекоммуникаций до аудиооборудования. В этой статье рассматриваются тонкости усилители сигнала, изучая их типы, функции, приложения и технологии, лежащие в их основе.
Усилитель сигнала — это электронная схема, предназначенная для увеличения амплитуды входящего сигнала без изменения его формы. Основная цель усилителя — создать увеличенную версию исходного сигнала, гарантируя, что он сохранит свою целостность при усилении. Этот процесс важен в различных областях, включая телекоммуникации, аудиотехнику и системы сбора данных.
Фундаментальная работа усилителя сигнала включает в себя три основных компонента:
- Входной сигнал: исходный слабый сигнал, требующий усиления.
- Процесс усиления: схема обрабатывает входной сигнал, используя электрическую энергию для увеличения его амплитуды.
- Выходной сигнал: усиленная версия входного сигнала, которая теперь может использоваться другими устройствами или системами.
В практических приложениях усилители должны балансировать усиление и искажения. При усилении сигнала крайне важно свести к минимуму любые изменения, которые могут ухудшить качество выходного сигнала.
Усилители сигналов бывают различных форм, каждая из которых предназначена для конкретных применений. Ниже приведены некоторые распространенные типы:

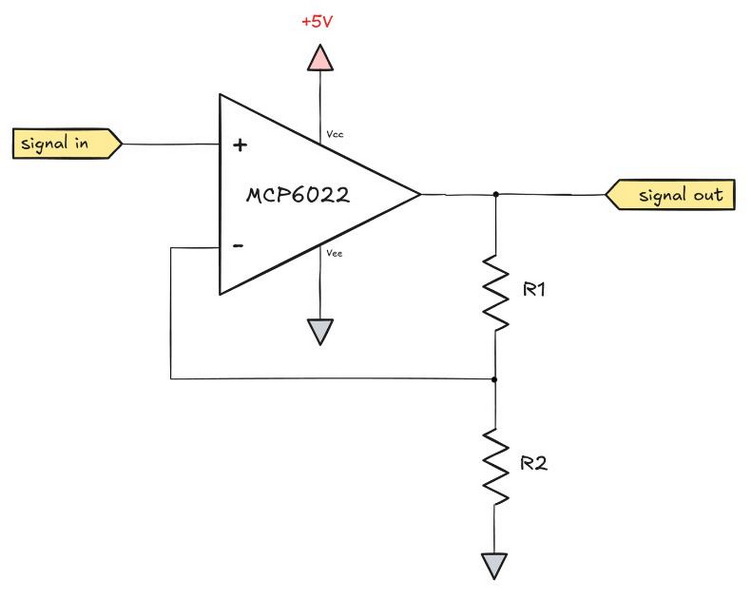

- Операционные усилители (ОУ): универсальные устройства, используемые в аналоговых схемах для таких задач, как фильтрация и математические операции. Они могут усиливать сигналы как переменного, так и постоянного тока.
- Усилители звука: разработаны специально для усиления звуковых сигналов в звуковых системах и системах громкой связи. Они обеспечивают качественное воспроизведение звука.
- Усилители радиочастоты (РЧ): используются в системах беспроводной связи для усиления радиочастотных сигналов. Эти усилители должны поддерживать низкий уровень искажений и высокую линейность.
- Инструментальные усилители: предназначены для измерения слабых сигналов от датчиков, подавляя при этом шум и помехи, что делает их идеальными для медицинских приборов и промышленного оборудования.
- Видеоусилители: улучшают видеосигналы для систем вещания и телевидения, обеспечивая высокое качество изображения.
- Дифференциальные усилители: эти усилители усиливают разницу между двумя входными сигналами, подавляя при этом любой общий шум или помехи, присутствующие на обоих входах.
Усилители сигнала являются неотъемлемой частью многих технологий:
- Телекоммуникации: используется для усиления сигналов в сетях мобильной и спутниковой связи, обеспечивая надежную передачу данных на большие расстояния.
- Аудиотехника: необходима на концертах и в системах домашнего кинотеатра для улучшения качества и громкости звука.
- Медицинские устройства: улучшайте показания датчиков для точной диагностики в сфере здравоохранения.
- Системы сбора данных (DAQ): В системах сбора данных усилители преобразуют выходные сигналы датчиков для обеспечения совместимости с аналого-цифровыми преобразователями (АЦП), что позволяет проводить точные измерения.
- Бытовая электроника: содержится в таких устройствах, как телевизоры и радиоприемники, для улучшения качества звука и четкости сигнала.
- Системы наблюдения: в камерах видеонаблюдения усилители усиливают видеосигналы для более четкого изображения на больших расстояниях.
- Автомобильное применение: используется в автомобильных аудиосистемах для улучшения качества звука и в системах связи транспортных средств для улучшения связи.
Работу усилителя сигнала можно разбить на несколько ключевых принципов:
1. Усиление: относится к отношению мощности выходного сигнала к мощности входного сигнала. Более высокий коэффициент усиления указывает на более существенное усиление. Усиление может быть выражено в децибелах (дБ).
2. Полоса пропускания: диапазон частот, в котором усилитель может эффективно работать. Более широкая полоса пропускания позволяет лучше обрабатывать различные сигналы.
3. Коэффициент шума: показатель того, сколько шума усилитель добавляет в систему. Более низкие значения указывают на лучшую производительность, поскольку они вносят меньший шум в усиленный сигнал.
4. Входное и выходное сопротивление. Эти параметры влияют на то, насколько хорошо усилитель взаимодействует с другими компонентами схемы. Правильное соответствие имеет важное значение для оптимальной производительности.
При проектировании или выборе усилителя сигнала необходимо учитывать несколько факторов:
- Требования к приложениям: для различных приложений могут потребоваться определенные типы усилителей в зависимости от их эксплуатационных потребностей (например, радиочастотные или аудиосистемы).
- Электропитание: обеспечение достаточного электропитания имеет решающее значение для поддержания производительности и предотвращения искажений или сбоев.
- Управление температурным режимом: усилители выделяют тепло во время работы; таким образом, во избежание перегрева необходимо использовать надлежащие механизмы охлаждения.
- Качество компонентов. Высококачественные компоненты вносят значительный вклад в общую производительность и надежность усилителя.
Несмотря на свою полезность, усилители сигнала сталкиваются с рядом проблем:

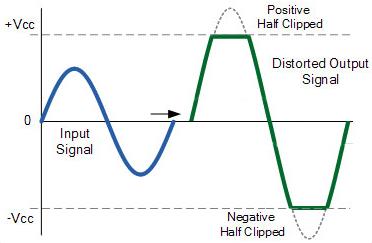

- Искажение: поскольку сигналы усиливаются, они могут искажаться, если ими не управлять должным образом. Эти искажения могут привести к неточностям в передаче данных или ухудшению качества звука.
- Шумовые помехи: внешний шум может создавать помехи слабым сигналам, усложняя процесс усиления. Для решения этой проблемы необходимы эффективные методы фильтрации.
- Компромисс между стоимостью и производительностью. Усилители с более высокими характеристиками часто стоят дороже, что требует тщательного рассмотрения при выборе, исходя из бюджетных ограничений и требуемых уровней производительности.
По мере развития технологий растут и требования к системам усиления сигнала:
- Миниатюризация: наблюдается растущая тенденция к созданию более компактных и более эффективных усилителей, которые можно разместить в компактных устройствах без ущерба для производительности.
- Интеграция интеллектуальных технологий. Внедрение интеллектуальных технологий в усилители обеспечивает адаптивную производительность в зависимости от условий реального времени и потребностей пользователя.
- Устойчивые решения. По мере роста экологических проблем все больше внимания уделяется разработке энергоэффективных усилителей, которые снижают энергопотребление при сохранении высокой производительности.
Формирование сигнала является важнейшим аспектом при использовании усилителей сигнала. Он включает в себя подготовку сигнала для дальнейшей обработки путем изменения его характеристик без изменения его основного информационного содержания. Этот процесс часто включает в себя фильтрацию шума, регулировку уровней посредством усиления и преобразование сигналов из одной формы в другую (например, из аналогового в цифровой).
Формирование сигнала повышает точность и надежность измерений, получаемых от датчиков, используемых в различных приложениях, таких как промышленная автоматизация, медицинская диагностика и мониторинг окружающей среды. Обеспечивая передачу через систему только актуальной информации и сводя к минимуму помехи от посторонних шумов или искажений, преобразование сигнала играет жизненно важную роль в улучшении общей производительности системы.
1. Телекоммуникационные сети
В телекоммуникационных сетях радиочастотные усилители широко используются в вышках сотовой связи. Эти башни используют радиочастотные усилители для усиления слабых сигналов, полученных от мобильных устройств, перед их передачей обратно через сетевую инфраструктуру. Такое усиление гарантирует, что пользователи будут слышать четкие звонки и высокую скорость передачи данных, даже если они находятся далеко от вышек сотовой связи или когда препятствия препятствуют прямым путям связи.
2. Домашние аудиосистемы
В домашних аудиосистемах аудиоусилители улучшают качество звука за счет более эффективного управления динамиками, чем это позволяют стандартные аудиовыходы. Например, во время живых концертов или мероприятий, когда несколько микрофонов улавливают источники звука, находящиеся на разном расстоянии друг от друга, аудиомикшеры объединяют эти входы перед отправкой их через мощные аудиоусилители, которые распределяют сбалансированные уровни между всеми динамиками, присутствующими на площадке, обеспечивая оптимальные звуковые впечатления для посетителей. независимо от их местоположения в пространстве, где проводится игра!
3. Медицинское оборудование
В технологиях медицинской визуализации, таких как аппараты МРТ или ультразвуковые устройства, усилители сигналов играют решающую роль, усиливая слабые электрические сигналы, генерируемые биологическими тканями при воздействии внешних раздражителей (например, магнитных полей). Эти усиленные сигналы обеспечивают более четкое изображение, что помогает медицинским работникам точно диагностировать заболевания, сводя при этом к минимуму дискомфорт пациента во время обследований!
4. Промышленная автоматизация
В рамках промышленной автоматизации измерительные усилители помогают повысить точность измерений за счет улучшения аналоговых выходных сигналов низкого уровня от датчиков, контролирующих процессы, такие как контроль температуры или регулирование давления в производственных средах! Предоставляя точные показания, инженеры могут принимать обоснованные решения относительно графиков технического обслуживания оборудования, что в конечном итоге приводит к повышению эксплуатационной эффективности!
5. Услуги вещания
Усилители мощности RF являются жизненно важными компонентами телевизионных радиовещательных станций, обеспечивающими передачу сильных сигналов до зрителей, находящихся вдали от вещательных антенн! Эти мощные устройства позволяют вещателям расширять охват своей аудитории, сохраняя при этом четкость изображения высокого качества — даже в сложных условиях окружающей среды, таких как сильные ливни, которые обычно мешают более слабым передачам!
Усилители сигналов являются жизненно важными компонентами современных электронных систем, которые усиливают слабые сигналы в различных приложениях: от телекоммуникационных сетей, обеспечивающих надежную связь; аудиотехника, обеспечивающая повышенное качество звука; медицинская диагностика, повышающая точность; системы сбора данных, облегчающие точные измерения; бытовая электроника, обеспечивающая превосходное качество обслуживания — усиление сигнала сегодня служит незаменимым инструментом, способствующим инновациям во многих отраслях промышленности! По мере дальнейшего развития технологий, а также нашего понимания и использования этих мощных устройств, будет продолжать развиваться, формируя будущие коммуникационные ландшафты и улучшая повседневный опыт!
Основная цель усилителя сигнала — увеличить амплитуду входящего сигнала без изменения его формы или целостности.
Операционные усилители — это универсальные устройства, используемые в аналоговых схемах для таких задач, как фильтрация, преобразование сигналов и выполнение математических операций с электрическими сигналами.
Усиление означает, насколько усилитель увеличивает мощность сигнала; более высокий коэффициент усиления приводит к более существенному усилению, но может также привести к искажению, если не управлять им должным образом.
Радиочастотные усилители обычно используются в системах беспроводной связи, таких как мобильные телефоны и радиопередатчики, где усиление радиочастотных сигналов необходимо для четкой связи.
Коэффициент шума измеряет, сколько шума усилитель добавляет в систему; более низкие значения указывают на лучшую производительность, поскольку они вносят меньше дополнительного шума в усиленный выходной сигнал.
