Усилитель малого сигнала является фундаментальным компонентом электронных схем, специально разработанным для усиления слабых сигналов, которые обычно имеют небольшую амплитуду. Эти усилители играют решающую роль в широком спектре применений: от аудиоустройств до радиочастотной связи. В этой статье исследуется понятие небольшие усилители сигнала, их принцип работы, особенности конструкции и применения, что дает всестороннее понимание их значения в современной электронике.
Усилители малого сигнала используются для усиления сигналов, которые малы по отношению к точке смещения постоянного тока. Термин «малый сигнал» означает, что входные сигналы переменного тока достаточно малы, чтобы усилитель можно было проанализировать с использованием линейных приближений. Эта характеристика имеет решающее значение для сохранения целостности сигнала при одновременном увеличении его амплитуды.
- Линейная работа: усилители малого сигнала работают в линейной области, где выходной сигнал прямо пропорционален входному.
- Низкие уровни входного сигнала: они предназначены для обработки входных сигналов, обычно в диапазоне микровольт, что делает их идеальными для таких приложений, как выходы датчиков и аудиосигналы.
- Смещение: правильное смещение необходимо для обеспечения того, чтобы усилитель оставался в линейной рабочей области, предотвращая искажения и обеспечивая стабильное усиление.
Усилители малого сигнала можно классифицировать в зависимости от их конфигурации и применения:

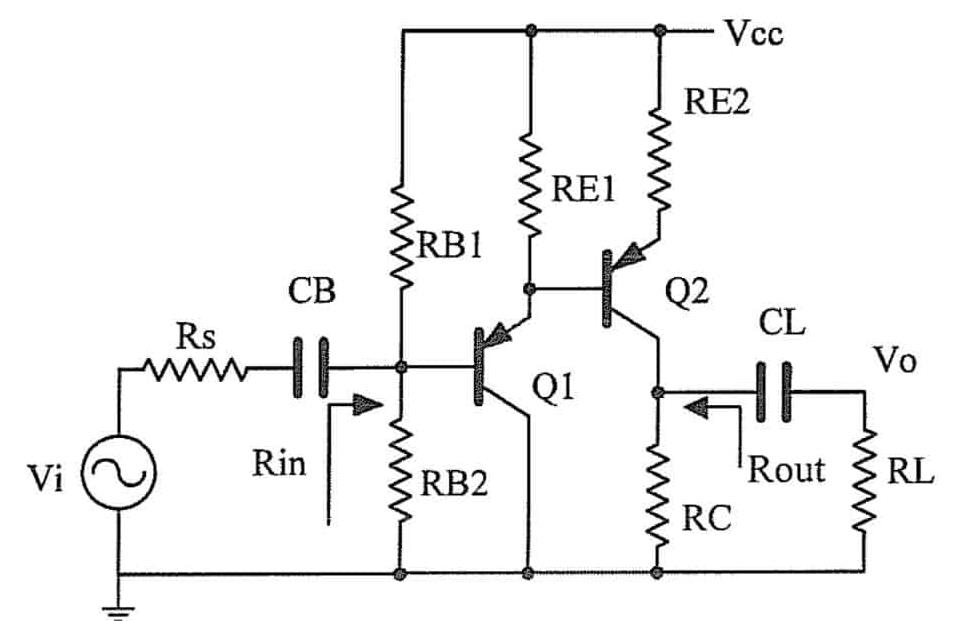

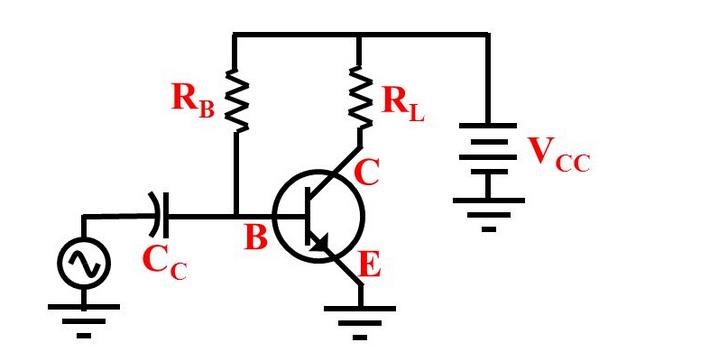

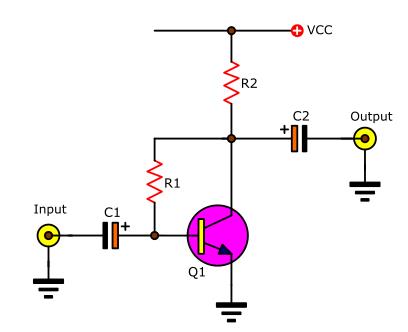

- Усилитель с общим эмиттером: эта конфигурация широко используется для усиления напряжения, обеспечивает высокий коэффициент усиления и обычно встречается в аудиоприложениях.
- Усилитель с общим коллектором (эмиттерный повторитель): в основном используется для согласования импедансов, эта конфигурация обеспечивает низкий выходной импеданс.
- Усилитель с общей базой: хотя этот тип и менее распространен, он обеспечивает высокочастотные характеристики и используется в конкретных радиочастотных приложениях.
Работу усилителя небольшого сигнала можно понять с помощью двух основных методов анализа: анализа постоянного тока и анализа переменного тока.
При анализе постоянного тока схема анализируется при отключенных источниках переменного тока (замененных их внутренними сопротивлениями). Этот процесс устанавливает точку покоя (точку Q), вокруг которой будут колебаться небольшие сигналы. Точка Q имеет решающее значение, поскольку она определяет рабочее состояние усилителя.
Как только точка Q установлена, можно выполнить анализ переменного тока. Это предполагает подачу небольшого сигнала переменного тока и анализ того, как он влияет на поведение схемы. Ключевые параметры, оцениваемые в ходе этого анализа, включают в себя:
- Коэффициент усиления напряжения ($A_v$): отношение выходного напряжения к входному напряжению.
- Входное и выходное сопротивление: важно для определения того, насколько хорошо усилитель взаимодействует с другими компонентами схемы.
При проектировании усилителя небольшого сигнала необходимо учитывать несколько факторов:
- Выбор компонентов: Транзисторы (BJT или FET) обычно используются для усиления. Выбор зависит от требуемых характеристик, таких как усиление и полоса пропускания.
- Сеть смещения: Правильная сеть смещения гарантирует, что транзистор работает в своей активной области, обеспечивая стабильное усиление.
- Механизмы обратной связи: отрицательная обратная связь может использоваться для улучшения линейности и полосы пропускания при одновременном уменьшении искажений.
Методы смещения играют решающую роль в обеспечении эффективной работы транзисторов в желаемых диапазонах. Общие методы включают в себя:
- Смещение делителя напряжения: используются резисторы для установки стабильного напряжения на базе BJT или затворе полевого транзистора.
- Смещение эмиттера: предполагает размещение резисторов последовательно с эмиттером для стабилизации рабочих точек при изменениях температуры или параметров транзистора.
Усилители малого сигнала работают в основном в трех регионах:
1. Активная область: Транзистор работает нормально, обеспечивая усиление.
2. Область отсечки: транзистор непроводящий; усиления не происходит.
3. Область насыщения: Транзистор проводит полностью; хотя он может усиливаться, он также может вносить искажения, если не управлять им правильно.
Усилители малого сигнала находят применение в различных областях:
- Аудиооборудование: используется в микрофонах и предусилителях для усиления слабых аудиосигналов перед дальнейшей обработкой.
- Системы связи: необходимы в радиочастотных усилителях для усиления слабых сигналов, принимаемых от антенн.
- Приборы: используются в датчиках и измерительных устройствах для усиления сигналов низкого уровня для получения точных показаний.
1. Микрофоны и аудиоустройства:
- Маленькие усилители сигнала встроены в микрофоны и преобразуют крошечные звуковые волны в полезные электрические сигналы.
- Они также используются в микшерных консолях для обеспечения четкости и громкости перед финальными этапами вывода.
2. Радиочастотная связь:
- В радиоприемниках небольшие усилители сигнала усиливают слабые входящие сигналы, улавливаемые антеннами.
- Они помогают поддерживать целостность сигнала на больших расстояниях, усиливая слабые сигналы перед дальнейшей обработкой или этапами модуляции.
3. Медицинские инструменты:
- В медицинской диагностике небольшие усилители сигнала улучшают показания датчиков, обнаруживающих физиологические изменения (например, ЭКГ-аппаратов).
- Они обеспечивают точный мониторинг за счет усиления биологических сигналов низкого уровня для лучшего анализа.
Хотя небольшие усилители сигнала очень эффективны, они сталкиваются с определенными проблемами:
- Шумовые помехи: усиление слабых сигналов может также усилить шум, присутствующий в системе, что приведет к искажению выходного сигнала.
- Изменения температуры. Изменения температуры могут повлиять на характеристики транзистора, что приведет к изменениям коэффициента усиления и стабильности.
- Непостоянство источника питания. Колебания напряжения питания могут повлиять на производительность; поэтому часто используются регулируемые источники питания.
По мере развития технологий небольшие усилители сигнала продолжают развиваться с учетом таких тенденций, как:
- Интеграция с цифровыми системами: интеграция аналоговых интерфейсов с цифровыми процессорами повышает производительность и функциональность.
- Миниатюризация: компоненты меньшего размера позволяют создавать более компактные конструкции без ущерба для производительности.
- Увеличение пропускной способности: потребность в более высоких скоростях передачи данных требует усилителей, способных эффективно работать в более широком диапазоне частот.
Усилители малых сигналов играют жизненно важную роль в современной электронике, позволяя усиливать слабые сигналы без существенного изменения их характеристик. Понимание их работы, особенностей проектирования и применения помогает инженерам создавать эффективные электронные системы, способные решать различные задачи в различных отраслях. По мере развития технологий эти усилители будут продолжать адаптироваться и совершенствоваться, обеспечивая их актуальность в будущих электронных разработках.
Небольшой усилитель сигнала предназначен для усиления сигналов низкого уровня без существенного влияния на их характеристики, тогда как усилитель мощности увеличивает уровень мощности сигнала для управления такими нагрузками, как динамики или двигатели.
Смещение устанавливает Q-точку усилителя, гарантируя, что он работает в пределах своей линейной области. Правильное смещение предотвращает искажения и обеспечивает оптимальное усиление входных сигналов.
Биполярные транзисторы (BJT) и полевые транзисторы (FET) обычно используются из-за их способности обеспечивать достаточный коэффициент усиления при сохранении линейности.
Да, некоторые конфигурации, такие как усилители с общей базой, специально разработаны для высокочастотных приложений и обеспечивают хорошие характеристики в радиочастотном диапазоне.
Обратная связь может повысить стабильность, уменьшить искажения и улучшить полосу пропускания, позволяя выполнять регулировки в зависимости от выходных условий относительно входных сигналов.
