Усилители видеосигнала — это важные устройства в области видеотехнологий, предназначенные для повышения качества и мощности видеосигналов. Поскольку видеоконтент становится все более неотъемлемой частью систем связи, развлечений и безопасности, понимание функции и важности усилители видеосигнала имеет решающее значение как для потребителей, так и для профессионалов отрасли.
Видеосигналы — это электрические представления визуальных изображений. Эти сигналы могут быть аналоговыми или цифровыми, причем аналоговые сигналы обычно представляют собой непрерывные сигналы, а цифровые сигналы представляют собой дискретные пакеты данных. Качество видеосигнала может ухудшиться из-за различных факторов, включая длину кабеля, помехи и количество разветвлений на пути прохождения сигнала. Здесь в игру вступают усилители видеосигнала.

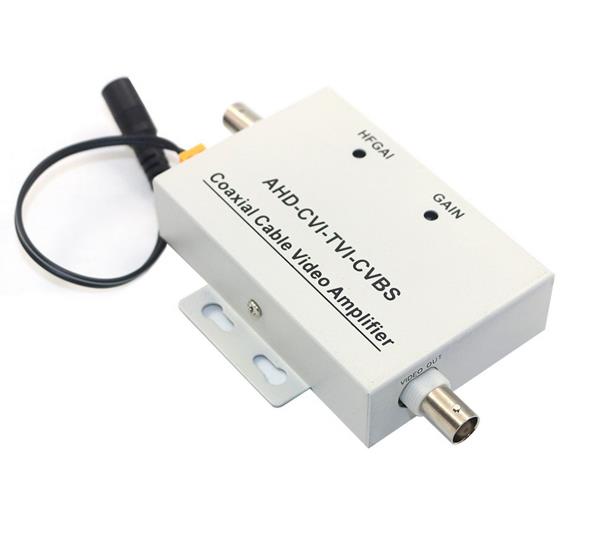

Усилитель видеосигнала — это устройство, которое повышает мощность видеосигналов, чтобы гарантировать сохранение качества на больших расстояниях или при распределении на несколько выходов. Усиливая сигнал, эти устройства помогают предотвратить потерю детализации и четкости, которая может произойти из-за затухания (потери сигнала) при прохождении сигнала по кабелям.
Существует несколько типов усилителей видеосигнала, каждый из которых подходит для разных применений:

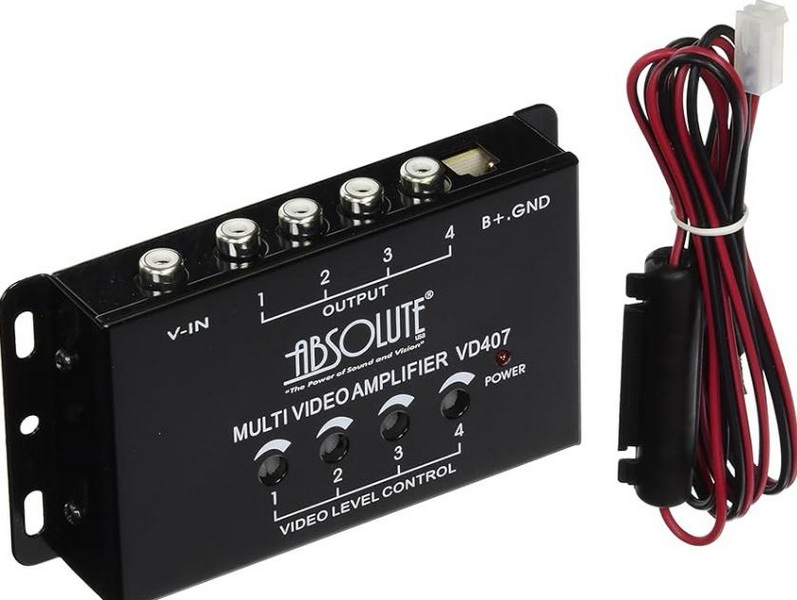

- Усилители-распределители: эти усилители принимают один входной сигнал и распределяют его на несколько выходов, сохраняя при этом целостность сигнала. Они обычно используются в вещательных и мультимедийных установках.

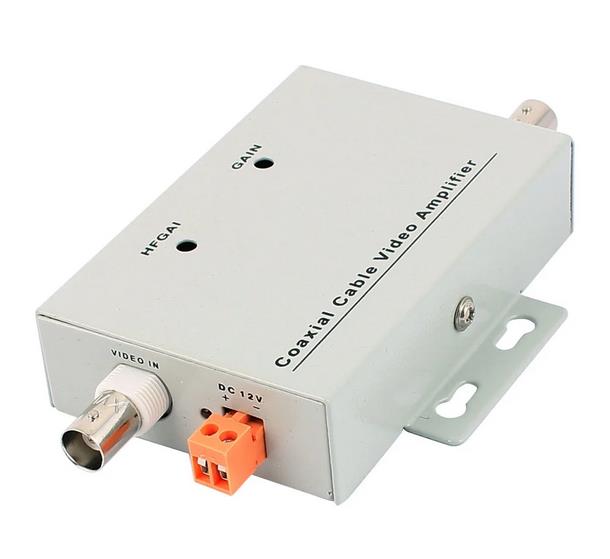

- Линейные усилители: они используются для усиления сигналов на длинных кабелях, обеспечивая высокое качество видео даже на больших расстояниях.
- Предварительные усилители: эти усилители, расположенные близко к источнику (например, камере), усиливают слабые сигналы до того, как они пройдут по длинным кабелям.
- Линейные усилители: встроенные вдоль трассы кабеля усиливают сигнал в различных точках, чтобы противодействовать затуханию.
Усилители видеосигнала работают за счет увеличения амплитуды видеосигналов. Это достигается за счет различных компонентов:
1. Входной каскад: этот каскад принимает входящий видеосигнал.
2. Стадия усиления: здесь происходит фактическое усиление. Это могут быть транзисторы или операционные усилители, повышающие уровень напряжения входящего сигнала.
3. Выходной каскад: усиленный сигнал затем отправляется к месту назначения, будь то устройство отображения или другое оборудование.
Эффективность усилителя часто измеряется коэффициентом усиления (отношение выходного напряжения к входному) и полосой пропускания (диапазон частот, которые он может усиливать без искажений).
Усилители видеосигнала широко используются в различных отраслях:
- Телевещание: Обеспечение качественной передачи на большие расстояния.
- Системы наблюдения: усиление сигналов с камер на мониторы или записывающие устройства.
- Системы домашнего кинотеатра: распределение сигналов высокой четкости от одного источника на несколько дисплеев.
- Видеоконференции: повышение четкости в профессиональных условиях, где визуальная коммуникация имеет ключевое значение.
Использование усилителей видеосигнала дает ряд преимуществ:
- Улучшенное качество сигнала: усиливая слабые сигналы, усилители помогают поддерживать четкость и детализацию видеопотоков.
- Увеличенная длина кабеля: усилители позволяют использовать более длинные кабели без значительной потери качества.
- Несколько выходов: они позволяют распределять один источник между несколькими устройствами без ухудшения качества.
- Уменьшение помех. Качественные усилители могут помочь снизить шум и помехи, которые могут повлиять на видеосигналы.
При выборе усилителя видеосигнала учитывайте следующие факторы:
- Требования к усилению: Определите необходимое усиление в зависимости от длины кабеля и количества разветвлений.
- Требования к полосе пропускания: убедитесь, что усилитель может работать в диапазоне частот, необходимом для вашего конкретного применения (например, стандартное разрешение или высокое разрешение).
- Тип сигнала: убедитесь, что усилитель совместим с аналоговыми или цифровыми сигналами по мере необходимости.
- Условия установки: подумайте, будет ли он использоваться внутри или снаружи, поскольку это может повлиять на ваш выбор в отношении корпуса и долговечности.
Хотя усилители видеосигнала полезны, они также могут создавать проблемы:
- Чрезмерное усиление: слишком большое усиление может привести к искажениям и шуму в выходном сигнале.
- Проблемы совместимости: не все усилители работают со всеми типами видеоформатов; обеспечить совместимость с имеющимся у вас оборудованием.
- Требования к источнику питания: некоторым усилителям требуются внешние источники питания, что может усложнить установку.
Чтобы понять, как видеоусилители работают на техническом уровне, важно углубиться в некоторые особенности их конструкции и работы.
Полоса пропускания видеоусилителя имеет решающее значение, поскольку она определяет, насколько хорошо он может обрабатывать различные частоты видеосигнала. Например, стандартные телевизионные сигналы имеют полосу пропускания от 30 Гц до 4 МГц. Хороший усилитель должен сохранять точность воспроизведения во всем диапазоне, не внося искажений и шумов.
Усиление определяется как соотношение между выходным напряжением и входным напряжением. Например, если усилитель имеет входное напряжение 1 В и выходное напряжение 3 В, его коэффициент усиления будет рассчитываться следующим образом:
Усиление=Выходное напряжение/Входное напряжение=3В/1В=3
Это означает, что усилитель увеличивает входное напряжение в три раза. Выбор усилителя с соответствующим коэффициентом усиления важен для обеспечения того, чтобы ваша выходная мощность оставалась в пределах приемлемых уровней для последующих устройств в вашей системе.
Во многих современных видеоусилителях используются операционные усилители (ОУ) из-за их универсальности и рабочих характеристик. Простая схема может включать использование операционного усилителя, сконфигурированного как неинвертирующий усилитель, который позволяет легко регулировать коэффициент усиления с помощью резисторов обратной связи.
Например:
+В | Р1 | Вход ---R2---|--- Операционный усилитель | Земля
В этой конфигурации R1 и R2 устанавливают усиление согласно:
Усиление=1+R1/R2
Это позволяет пользователям точно настраивать свои потребности в усилении в зависимости от требований конкретного приложения.
По мере развития технологий развиваются и методы усиления видеосигнала. К новым тенденциям относятся:
- Цифровая обработка сигналов (DSP): использование технологии DSP позволяет более сложно манипулировать видеосигналами, улучшая четкость и снижая уровень шума.
- Интеграция с интеллектуальными технологиями. С развитием технологий умного дома будущие усилители могут легко интегрироваться с системами домашней автоматизации для улучшения управления и мониторинга.
- Возможности более высокой пропускной способности: поскольку контент высокой четкости (HD) и сверхвысокой четкости (UHD) становится все более распространенным, будет расти спрос на усилители, способные обрабатывать большую полосу пропускания без ущерба для качества.
В заключение отметим, что усилители видеосигнала играют решающую роль в поддержании и повышении качества видео в различных приложениях. Будь то домашние развлекательные системы, системы наблюдения или телевещания, эти устройства гарантируют, что сигналы остаются сильными и четкими на расстоянии и через несколько выходов. Понимание их типов, функций, технических характеристик и приложений позволяет пользователям принимать обоснованные решения об их использовании в любой конфигурации.
Линейные усилители усиливают сигналы по всей длине кабеля, а усилители-распределители принимают один входной сигнал и отправляют его на несколько выходов без потери качества.
Если вы испытываете плохое качество изображения при длинных кабелях или при разделении одного источника на несколько дисплеев, может потребоваться усилитель.
Некоторые усилители разработаны специально для аналоговых или цифровых сигналов; Убедитесь, что вы выбрали тот, который соответствует вашим конкретным потребностям.
Ключевые факторы включают настройки усиления, возможности полосы пропускания, среду установки и совместимость с существующим оборудованием.
Установка обычно включает подключение исходного устройства (например, камеры) к дисплею или записывающему устройству; подробные инструкции см. в конкретных инструкциях производителя.
