Большие усилители сигнала, обычно называемые усилителями мощности, являются важными компонентами в различных электронных приложениях, поскольку они усиливают сигналы до уровней, достаточных для управления такими нагрузками, как громкоговорители, двигатели и другие устройства, требующие значительной мощности. В этой статье рассматриваются основы большие усилители сигнала, их работа, классификация, применение, особенности проектирования и многое другое.
Усилители — это электронные устройства, предназначенные для увеличения амплитуды сигналов. Их можно классифицировать по уровням входного сигнала и типу приложения, которое они обслуживают. Двумя основными категориями являются:
- Усилители малых сигналов: они усиливают слабые сигналы без существенного изменения их характеристик.
- Усилители больших сигналов: они предназначены для обработки более сильных входных сигналов и обеспечивают значительную выходную мощность.
Большой усилитель сигнала специально разработан для усиления сигналов высокого уровня при сохранении точности воспроизведения. В отличие от усилителей небольшого сигнала, усилители большого сигнала работают в нелинейной области, где коэффициент усиления может меняться в зависимости от входного уровня. Эта нелинейность важна для приложений, требующих значительной выходной мощности.
- Высокая выходная мощность: способна выдавать значительные колебания напряжения и тока.
- Нелинейная работа: усиление уменьшается по мере приближения входного сигнала к насыщению.
- Эффективность. Хотя эффективность может различаться в зависимости от класса усилителей, усилители большого сигнала предназначены для максимальной передачи мощности на нагрузку.
Работа больших усилителей сигнала включает в себя несколько важных концепций:
1. Входные и выходные сигналы. Входным сигналом может быть аудиосигнал низкого уровня, а выходным — сигнал высокой мощности, способный управлять динамиками или двигателями.

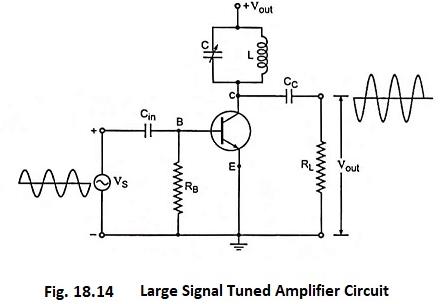

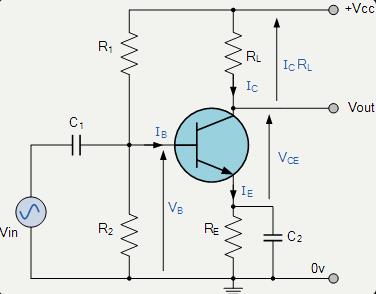

2. Смещение. Правильное смещение необходимо для обеспечения работы усилителя в желаемой области (активной области) для достижения оптимальных характеристик.
3. Согласование нагрузки. Согласование импеданса имеет решающее значение для максимизации передачи мощности от усилителя к нагрузке.
Усилители большого сигнала можно разделить на несколько типов в зависимости от угла проводимости и эффективности:
| Сорт | Угол проводимости | Эффективность | Характеристики |
|---|---|---|---|
| A | 360° | Низкий (25-30%) | Линейный режим работы; высокая точность, но низкая эффективность из-за постоянного тока. |
| B | 180° | Умеренный (50-70%) | Каждый транзистор проводит половину входного цикла; более высокая эффективность, но может привести к искажениям. |
| АБ | От 180° до 360° | От умеренного до высокого (50-70%) | Сочетает в себе характеристики класса А и В; уменьшает искажения кроссовера, одновременно повышая эффективность. |
| C | Менее 180° | Высокая (до 90%) | Используется в основном в радиочастотных приложениях; высокая эффективность, но значительные искажения. |
Большие усилители сигнала находят широкое применение в различных областях:
- Аудиосистемы: управление громкоговорителями в системах громкой связи и домашних кинотеатрах.
- Радиочастотные приложения: используются в передатчиках и приемниках для усиления радиочастотных сигналов.
- Промышленные системы управления: приводные двигатели и исполнительные механизмы в процессах автоматизации.
- Телевизионные передатчики: усиление видеосигналов для телевещания.
При проектировании усилителей большого сигнала необходимо учитывать несколько факторов:
- Управление температурным режимом: высокие уровни мощности выделяют тепло; таким образом, должны быть реализованы адекватные механизмы рассеивания тепла.
- Требования к источнику питания. Стабильный источник питания необходим для стабильной работы.
- Выбор компонентов. Выбор подходящих транзисторов и других компонентов, способных выдерживать большие токи и напряжения, имеет решающее значение.
Усилители класса А проводят ток во всем диапазоне входного цикла (360 градусов). Они обеспечивают превосходную линейность и низкий уровень искажений, но неэффективны из-за непрерывного прохождения тока даже при отсутствии входного сигнала. Это приводит к значительному выделению тепла, что требует надежных решений по управлению температурным режимом.
Усилители класса B проводят ток только в течение половины входного цикла (180 градусов). Они более эффективны, чем усилители класса А, но могут вносить перекрестные искажения в момент, когда один транзистор выключается, а другой включается. Этот класс часто используется в двухтактных конфигурациях для устранения проблем с искажениями.
Усилители класса AB сочетают в себе характеристики конструкций классов A и B. Они проводят больше половины, но меньше полного цикла (между 180° и 360°). Такая конфигурация помогает уменьшить искажения кроссовера, сохраняя при этом более высокую эффективность, чем конструкции класса А. Усилители класса AB широко используются в усилении звука благодаря балансу между точностью воспроизведения и эффективностью.
Усилители класса C смещены так, что проводят менее половины входного цикла (менее 180 градусов). Они очень эффективны, но производят значительные искажения, что делает их непригодными для аудиоприложений. Однако они превосходны в радиочастотных приложениях, где линейность менее важна, чем эффективность.
Более глубокое понимание классов усилителей выявляет их явные преимущества и недостатки:
| Сорт | Преимущества | Недостатки |
|---|---|---|
| A | Отличная линейность; низкий уровень искажений | Низкая эффективность; высокое тепловыделение |
| B | Более высокая эффективность; пониженное тепло | Кроссоверные искажения; требует тщательного смещения |
| АБ | Сбалансированная производительность; более низкие искажения, чем B | Несколько меньшая эффективность, чем B |
| C | Очень эффективен; компактный дизайн | Высокие искажения; не подходит для аудио |
Эффективное управление температурным режимом имеет решающее значение для поддержания производительности и надежности усилителя. Общие методы включают в себя:
- Радиаторы: прикреплены к транзисторам или другим компонентам, выделяющим тепло, для рассеивания тепла в окружающий воздух.
- Активное охлаждение: использование вентиляторов или систем жидкостного охлаждения для улучшения рассеивания тепла в приложениях с высокой мощностью.
- Термопрокладки или компаунд: улучшение теплопроводности между компонентами и радиаторами.
Выбор источника питания существенно влияет на характеристики усилителя:
- Уровни напряжения: убедитесь, что напряжение источника питания соответствует требованиям усилителя для оптимальной работы без риска повреждения.
- Допустимый ток: источник питания должен обеспечивать достаточный ток для удовлетворения пиковых нагрузок во время работы, не проседая и не вызывая нестабильности.
Мощные усилители сигнала являются жизненно важными компонентами современной электроники, позволяющими устройствам работать эффективно, обеспечивая необходимую мощность для различных приложений. Понимание их работы, классификаций, особенностей проектирования и методов управления температурным режимом необходимо для всех, кто занимается электроникой или смежными областями. По мере развития технологий продолжают появляться новые конструкции усилителей, предлагающие улучшенные рабочие характеристики, адаптированные для конкретных приложений.
Усилители малого сигнала предназначены для сигналов низкого уровня с линейной работой, тогда как усилители большого сигнала обрабатывают сигналы высокого уровня и работают в нелинейной области.
Смещение гарантирует, что усилитель работает в пределах своей активной области, что позволяет ему эффективно усиливать сигналы без искажений.
Общие применения включают усиление звука в системах громкой связи, усиление радиочастот в передатчиках, приводных двигателях в промышленных системах управления и телевещании.
Согласование импеданса может быть достигнуто с помощью трансформаторов или специальных конфигураций схем, которые согласовывают выходное сопротивление усилителя с сопротивлением нагрузки.
К основным классам относятся класс A, класс B, класс AB и класс C, каждый из которых имеет различные характеристики, касающиеся углов проводимости и эффективности.
