Отношение сигнал/шум (SNR) является критически важным понятием в аудиотехнике, особенно при обсуждении усилители. Это мера, которая сравнивает уровень полезного сигнала с уровнем фонового шума. Чем выше SNR, тем чище и четче будет аудиосигнал, что делает его важной характеристикой для всех, кто заинтересован в высококачественном воспроизведении звука.
Отношение сигнал/шум обычно выражается в децибелах (дБ). Он определяет, насколько сильнее полезный сигнал по сравнению с нежелательным шумом. Более высокий SNR указывает на то, что минимальный уровень шума ниже по сравнению с сигналом, что приводит к более четкому воспроизведению звука.
- Формула для SNR:

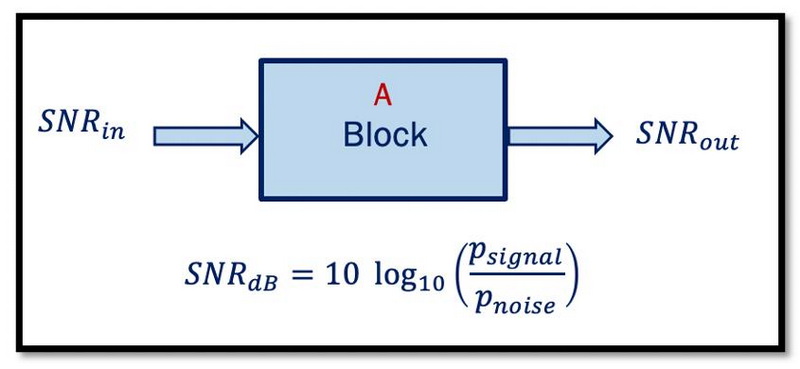

ОСШ=10log10(Ps/Pn)
Где P — мощность сигнала, а P — мощность шума.
Эту формулу также можно выразить через напряжение:
SNR=20log10(Вс/Вн)
Где Vs и Vn — действующие напряжения сигнала и шума соответственно.
В усилителях соотношение сигнал/шум играет решающую роль в определении качества звука. Усилитель с высоким SNR будет усиливать аудиосигналы без добавления значительного шума, что приводит к более чистому звуку. Это особенно важно для любителей музыки и профессионалов, которые полагаются на точное воспроизведение звука.
- Улучшенная четкость: более высокий SNR означает, что тонкие детали музыки можно услышать более четко.
- Снижение фонового шума: высокое соотношение сигнал/шум сводит к минимуму шипящие или гудящие звуки, которые могут отвлекать от прослушивания.
- Лучшая производительность на низких уровнях: Усилители с высоким соотношением сигнал/шум работают лучше на более низких уровнях громкости, что позволяет наслаждаться прослушиванием без необходимости увеличивать громкость.
На соотношение сигнал/шум усилителя могут влиять несколько факторов:
- Качество компонентов: высококачественные конденсаторы, резисторы и транзисторы могут значительно снизить уровень шума.
- Архитектура конструкции: балансные схемы и малошумящие усилители разработаны специально для минимизации помех от других электронных устройств.
- Помехи окружающей среды: внешние факторы, такие как электромагнитные помехи от близлежащих устройств, могут повлиять на соотношение сигнал/шум.
Чтобы точно измерить SNR, необходимо учитывать уровни выходного сигнала и фонового шума. Это включает в себя:
1. Генерация тестового сигнала. Часто используется стандартный тестовый сигнал.
2. Измерение выходных уровней: Измерьте выходной уровень тестового сигнала при отсутствии другого звука.
3. Расчет минимального уровня шума. Измерьте выходной уровень при отсутствии входного сигнала, чтобы определить минимальный уровень шума.
4. Расчет SNR: используйте измерения для расчета SNR по одной из формул, упомянутых выше.
Концепция SNR выходит за рамки только усилителей; это применимо к различному аудиооборудованию, включая:
- Микрофоны: высококачественные микрофоны имеют высокое соотношение сигнал/шум, что гарантирует четкий звук без помех от окружающего шума.
- Цифровые аудиоконвертеры (ЦАП): ЦАП с высоким соотношением сигнал/шум обеспечивают лучшее качество звука за счет точного преобразования цифровых сигналов в аналоговые без внесения значительного шума.
- Записывающее оборудование: в студиях оборудование с высоким соотношением сигнал/шум обеспечивает чистоту записи профессионального уровня.
Многие люди неправильно понимают, что такое «хорошее» SNR. Вот некоторые разъяснения:
- Выше не всегда лучше: хотя более высокий SNR обычно указывает на лучшую производительность, важно учитывать другие характеристики, такие как общее гармоническое искажение (THD), для получения полной картины качества звука.
- Контекст имеет значение: приемлемый уровень SNR может варьироваться в зависимости от приложения. Например, для оптимальной производительности домашним аудиосистемам может потребоваться соотношение сигнал/шум выше 90 дБ, тогда как профессиональное записывающее оборудование может стремиться к еще более высоким уровням.
Вот некоторые типичные тесты для различных типов аудиооборудования:
| Тип оборудования | Минимально приемлемое ОСШ |
|---|---|
| Фоно проигрыватель | 60 дБ |
| CD-плеер | 90 дБ |
| Усилитель | 90 дБ |
| Высококачественные динамики | 110 дБ |
Эти тесты показывают, что различным устройствам требуются разные уровни четкости и производительности в зависимости от их предполагаемого использования.
Улучшение SNR вашей системы может значительно улучшить качество звука. Вот несколько техник:
- Используйте качественные компоненты: инвестируйте в высококачественные конденсаторы и резисторы, которые сводят к минимуму уровень шума.
- Правильное заземление: убедитесь, что все компоненты правильно заземлены, чтобы уменьшить помехи от электрических источников.
- Балансные соединения: используйте симметричные кабели (XLR или TRS), которые помогают подавлять шумы, возникающие при длинных кабелях.
- Методы изоляции: используйте изолирующие трансформаторы или стабилизаторы напряжения для устранения контуров заземления и других форм помех.
- Контроль окружающей среды: держите чувствительное оборудование подальше от устройств, излучающих электромагнитные помехи (например, маршрутизаторов или микроволновых печей).
Усилители играют важную роль в достижении высокого отношения сигнал/шум. Они не только повышают мощность сигнала, но и помогают поддерживать четкость за счет минимизации дополнительного шума. Существуют различные типы усилителей, разработанные специально для улучшения качества звука:
- Усилители класса А: известны своей превосходной линейностью и низким уровнем искажений, но могут выделять больше тепла и потреблять больше энергии.
- Усилители класса D: более эффективны, чем усилители класса А, но могут вносить некоторые искажения; однако современные конструкции значительно улучшили качество звука.
- Операционные усилители (ОУ): используются в различных приложениях, включая микшерные пульты; они разработаны с низким уровнем шума для лучшей производительности.
Регулярное тестирование и калибровка аудиооборудования может помочь поддерживать оптимальный уровень производительности. Сюда входит проверка соединений, проверка правильности функционирования компонентов и при необходимости повторная калибровка настроек.
1. Тестирование частотной характеристики: гарантирует, что все частоты воспроизводятся точно, без каких-либо провалов или пиков.
2. Измерение искажений: помогает выявить любые нежелательные артефакты, вносимые усилителями или динамиками во время воспроизведения.
3. Оценка минимального уровня шума. Регулярные проверки минимального уровня шума системы могут помочь выявить любые изменения, которые необходимо устранять с течением времени.
Подводя итог, понимание соотношения сигнал/шум (SNR) жизненно важно для всех, кто интересуется высококачественными аудиосистемами. Высокое соотношение сигнал/шум гарантирует отсутствие отвлекающего фонового шума, позволяя вам наслаждаться музыкой в ее чистейшей форме. При выборе аудиооборудования всегда учитывайте соотношение сигнал/шум наряду с другими характеристиками, чтобы обеспечить оптимальное качество звука.
Низкое соотношение сигнал/шум указывает на то, что фонового шума больше по сравнению с желаемым сигналом, что может привести к ухудшению качества и четкости звука.
Вы можете улучшить соотношение сигнал/шум вашего усилителя, используя высококачественные компоненты, обеспечивая правильное заземление и сводя к минимуму помехи от окружающей среды от других электронных устройств.
В целом да; однако его следует учитывать наряду с другими характеристиками, такими как полное гармоническое искажение (THD), для полной оценки качества звука.
Чтобы измерить SNR, сгенерируйте тестовый сигнал, измерьте его выходной уровень вместе с минимальным уровнем шума при отсутствии сигнала и вычислите его по соответствующим формулам.
Для домашних аудиосистем приемлемое соотношение сигнал/шум обычно превышает 90 дБ, что обеспечивает оптимальную производительность и четкость звука.
