Усилители малых сигналов являются важными компонентами электронных схем, специально разработанными для усиления слабых электрических сигналов. Эти усилители широко используются в аудиосистемах, устройствах связи и различных сенсорных приложениях. В этой статье мы углубимся в определение, работу, типы, особенности проектирования и применения небольшие усилители сигнала, что дает всестороннее понимание их значения в современной электронике.

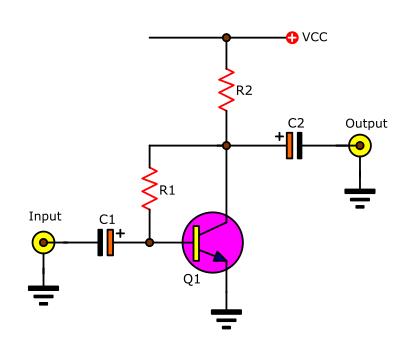

Малый усилитель сигнала — это электронное устройство, которое усиливает небольшие уровни напряжения, обычно в диапазоне микровольт (мкВ). Термин «малый сигнал» означает, что входные сигналы переменного тока достаточно малы, чтобы усилитель можно было проанализировать с использованием линейных приближений. Эта характеристика имеет решающее значение для сохранения целостности сигнала при одновременном увеличении его амплитуды.
Работа усилителя малого сигнала основана на принципах линейного усиления. Усилитель принимает небольшой входной сигнал и увеличивает его амплитуду, сохраняя при этом исходную форму сигнала. Этот процесс важен для обеспечения возможности дальнейшей обработки или передачи усиленного сигнала без искажений.
- Активная область: усилители малого сигнала работают в активной области транзисторов (BJT или MOSFET), где они могут эффективно усиливать сигналы.
- Смещение: правильное смещение имеет решающее значение для поддержания транзистора в активной области. Это предполагает установку рабочей точки постоянного тока, которая обеспечивает максимальное усиление без искажений.
- Обратная связь: отрицательная обратная связь часто используется для стабилизации усиления и улучшения линейности.

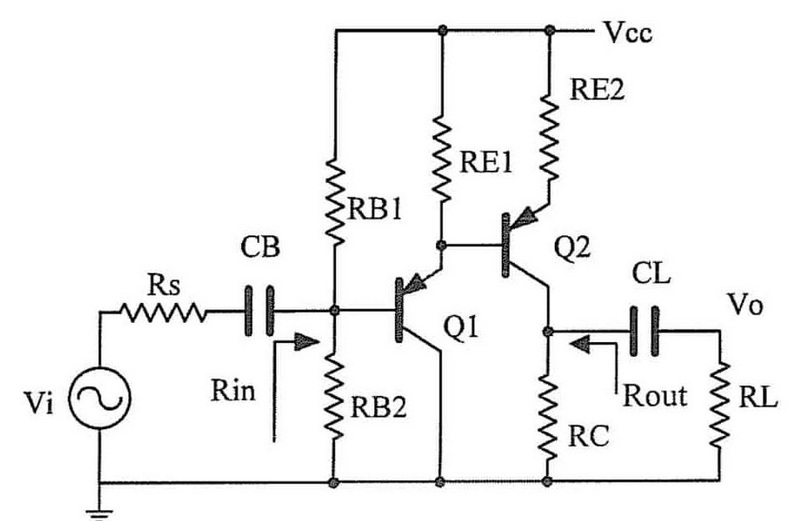

Существует несколько типов усилителей малого сигнала, классифицированных в зависимости от их конфигурации и применения:
- Усилитель с общим эмиттером: широко используется для усиления напряжения; он обеспечивает высокий коэффициент усиления и характеризуется способностью инвертировать входной сигнал.
- Усилитель с общим источником: в основном используется в конфигурациях на полевых транзисторах, предлагая те же преимущества, что и с общим эмиттером, но с другими характеристиками входа/выхода.
- Усилитель с общим коллектором (эмиттерный повторитель): в основном используется для согласования импедансов, эта конфигурация обеспечивает низкий выходной импеданс.
- Усилитель с общей базой: хотя этот тип и менее распространен, он обеспечивает высокочастотные характеристики и используется в конкретных радиочастотных приложениях.
- Дифференциальный усилитель: используется для усиления разницы между двумя входными сигналами, что обычно встречается в контрольно-измерительных приборах.
- Инструментальный усилитель: специализированный дифференциальный усилитель с высоким входным сопротивлением и низким выходным сопротивлением, идеально подходящий для датчиков.

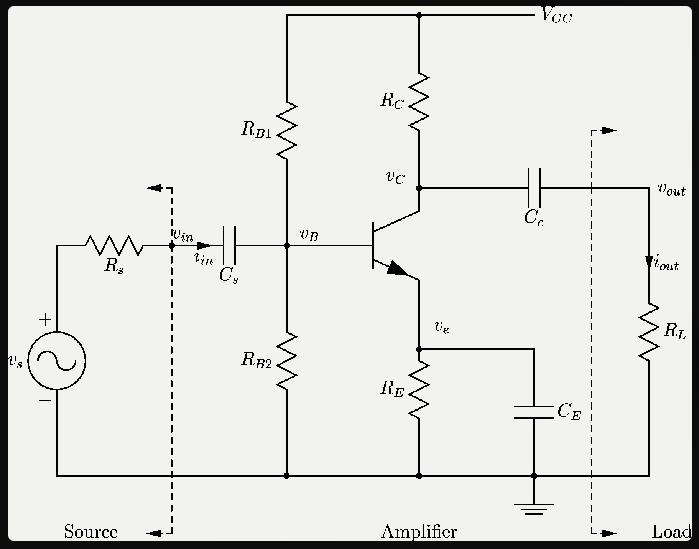

Проектирование небольшого усилителя сигнала включает в себя несколько этапов:
1. Выбор транзистора: выберите подходящий транзистор (BJT или MOSFET) в зависимости от желаемого усиления, частотной характеристики и требований приложения.
2. Конфигурация смещения. Реализуйте сеть смещения (делитель напряжения или резисторное смещение) для установки рабочей точки постоянного тока.
3. Входное и выходное соединение. Используйте разделительные конденсаторы для блокировки компонентов постоянного тока, позволяя при этом проходить сигналам переменного тока.
4. Механизм обратной связи. Включите резисторы обратной связи для стабилизации усиления и улучшения линейности.
5. Расчет коэффициента усиления: Определите коэффициент усиления по напряжению, используя формулы, специфичные для конфигурации усилителя. Например, для усилителя с общим эмиттером:
Av = -RE/RC
Анализ усилителей малого сигнала обычно включает два основных метода:
На этом этапе все источники переменного тока отключаются (заменяются их внутренними сопротивлениями), чтобы установить точку покоя (точку Q). Точка Q имеет решающее значение, поскольку она определяет рабочее состояние усилителя.
Как только точка Q установлена, можно выполнить анализ переменного тока, подав небольшой сигнал переменного тока и проанализировав, как он влияет на поведение схемы. Ключевые параметры, оцениваемые в ходе этого анализа, включают:
- Смещение делителя напряжения: используются резисторы для установки стабильного напряжения на базе BJT или затворе полевого транзистора.
- Смещение эмиттера: предполагает размещение резисторов последовательно с эмиттером для стабилизации рабочих точек при изменениях температуры или параметров транзистора.
Усилители малого сигнала работают в основном в трех регионах:
1. Активная область: Транзистор работает нормально, обеспечивая усиление.
2. Область отсечки: транзистор непроводящий; усиления не происходит.
3. Область насыщения: Транзистор проводит полностью; хотя он может усиливаться, он также может вносить искажения, если не управлять им правильно.
Усилители малого сигнала находят применение в различных областях:
- Аудиооборудование: используется в микрофонах и предусилителях для усиления слабых аудиосигналов перед дальнейшей обработкой.
- Системы связи: необходимы в радиочастотных усилителях для усиления слабых сигналов, принимаемых от антенн.
- Приборы: используются в датчиках и измерительных устройствах для усиления сигналов низкого уровня для получения точных показаний.
1. Микрофоны и аудиоустройства
- Маленькие усилители сигнала встроены в микрофоны и преобразуют крошечные звуковые волны в полезные электрические сигналы.
- Они также используются в микшерных консолях для обеспечения четкости и громкости перед финальными этапами вывода.
2. Радиочастотная связь
- В радиоприемниках небольшие усилители сигнала усиливают слабые входящие сигналы, улавливаемые антеннами.
- Они помогают поддерживать целостность сигнала на больших расстояниях, усиливая слабые сигналы перед дальнейшей обработкой или этапами модуляции.
3. Медицинские инструменты
- В медицинской диагностике небольшие усилители сигнала улучшают показания датчиков, обнаруживающих физиологические изменения (например, ЭКГ-аппаратов).
- Они обеспечивают точный мониторинг за счет усиления биологических сигналов низкого уровня для лучшего анализа.
- Высокое усиление: способно значительно усиливать слабые сигналы.
- Низкий уровень шума: предназначен для минимизации шумовых помех во время усиления.
- Широкий частотный диапазон: подходит для различных частот в зависимости от конструктивных характеристик.
Хотя небольшие усилители сигнала предлагают множество преимуществ, они также сталкиваются с проблемами:
- Чувствительность к шуму: слабые сигналы чувствительны к шуму, который может повлиять на производительность.
- Проблемы с линейностью: поддержание линейности в широком диапазоне входных сигналов имеет решающее значение для точного усиления.
- Изменения температуры. Изменения температуры могут повлиять на характеристики транзистора, что приведет к изменению коэффициента усиления и производительности.
Усилители малых сигналов играют жизненно важную роль в современной электронике, позволяя усиливать слабые сигналы без существенного изменения их характеристик. Понимание их работы, особенностей проектирования и применения помогает инженерам создавать эффективные электронные системы, способные решать различные задачи в различных отраслях. По мере развития технологий эти усилители будут продолжать адаптироваться и совершенствоваться, обеспечивая их актуальность в будущих электронных разработках.
Усилители сигнала небольшого размера предназначены для сигналов низкого уровня с минимальными искажениями, тогда как усилители сигнала большого размера предназначены для работы с более высокими уровнями мощности и большими перепадами напряжения.
Коэффициент усиления можно рассчитать по конкретным формулам в зависимости от конфигурации усилителя; например, $$ A_v = - rac{R_C}{R_E} $$ для общих конфигураций эмиттера.
Общие области применения включают аудиооборудование (предусилители), системы связи (усиление радиочастот), системы сбора данных (усиление сигнала датчиков) и медицинские устройства (мониторинг физиологических сигналов).
Смещение устанавливает рабочую точку транзистора по постоянному току, обеспечивая его работу в пределах активной области для оптимального усиления без искажений.
Проблемы включают в себя чувствительность к шуму, поддержание линейности во всех входных диапазонах и изменения производительности из-за изменений температуры.
