Установка Натяжение тензодатчика 1000 фунтов Правильность измерения имеет решающее значение для обеспечения точных измерений в различных приложениях, от промышленных масштабов до мониторинга конструкций. Это руководство проведет вас через весь процесс установки, охватывая все аспекты: от планирования перед установкой до тестирования и калибровки после установки.

Понимание тензодатчиков

Датчик нагрузки — это преобразователь, который преобразует силу в электрический сигнал. Тензодатчики растяжения специально разработаны для измерения растягивающих усилий, что делает их идеальными для таких применений, как взвешивание подвешенных грузов или измерение сил при испытаниях на растяжение.

Типы тензодатчиков

- Тензодатчики S-типа: обычно используются для измерений растяжения и сжатия.

- Датчики нагрузки на сдвиговую балку: обычно используются в весах и платформах.

- Одноточечные тензодатчики: часто используются в небольших масштабах, где пространство ограничено.

Предварительное планирование установки

Прежде чем приступить к установке датчика натяжения 1000 фунтов, учтите следующее:

- Место установки: убедитесь, что в этом месте нет вибраций и факторов окружающей среды, которые могут повлиять на точность.

- Направление нагрузки: определите направление, в котором будет приложена нагрузка. Большинство датчиков веса имеют стрелку, указывающую правильное направление нагрузки.

- Необходимые инструменты:

- Уровень

- Динамометрический ключ

- Дрель (если нужны крепежные отверстия)

- Отвертки

- Предохранительные цепи или стержни для дополнительной безопасности.

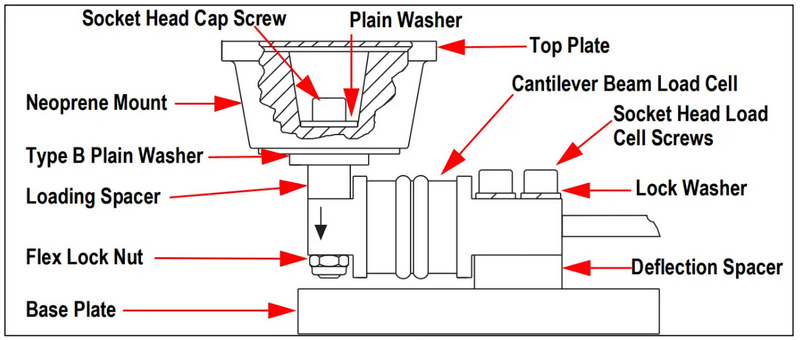

Этапы установки

Шаг 1. Подготовьте монтажную поверхность

- Тщательно очистите поверхность, чтобы удалить мусор, жир и загрязнения, которые могут повлиять на передачу нагрузки.

- Убедитесь, что поверхность ровная в пределах $$ pm 0,1 , ext{мм} $$.

Шаг 2. Разместите тензодатчик

- Поместите тензодатчик на предполагаемое место так, чтобы стрелка выравнивания указывала в направлении нагрузки.

- При использовании опорной пластины убедитесь, что она ровная и надежно закреплена.

Шаг 3: Отметьте и просверлите отверстия

- Используйте тензодатчик в качестве шаблона, чтобы отметить точки сверления монтажных отверстий.

- Просверлите отверстия в соответствии со спецификациями, предоставленными производителем.

Шаг 4. Установите монтажное оборудование

- Надежно прикрепите монтажные кронштейны или крепеж к поверхности с помощью высокопрочных болтов.

- Используйте динамометрический ключ для затяжки болтов в соответствии со спецификациями производителя (обычно около 75 футо-фунтов).

Шаг 5. Подключите тензодатчик

- Прикрепите тензодатчик к монтажному оборудованию, убедившись, что он установлен правильно.

- Убедитесь, что все соединения надежны и кабели не подвергаются чрезмерному натяжению.

Шаг 6: Проводные соединения

- Подключите проводку тензодатчика к распределительной коробке в соответствии с цветовыми кодами, указанными производителем.

- Убедитесь, что все соединения затянуты и защищены от влаги и повреждений.

Шаг 7: Меры безопасности

- Установите страховочные цепи или стержни в качестве дополнительной системы поддержки на случай неисправности.

- Обеспечьте достаточный зазор между движущимися частями и неподвижными конструкциями.

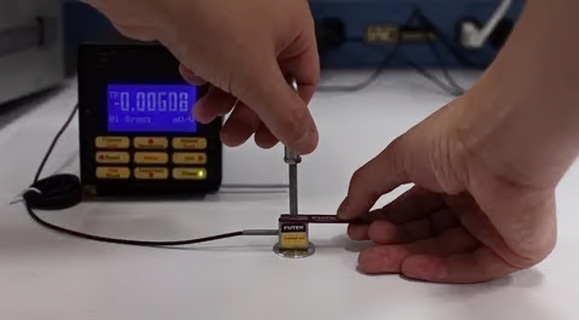

Процесс калибровки

После установки калибровка датчика веса необходима для получения точных показаний. Выполните следующие действия:

1. Обнуление: отключите все нагрузки от системы и убедитесь, что на дисплее отображается ноль.

2. Применение известных гирь. Постепенно применяйте известные гири (предпочтительно около 25 % от грузоподъемности) и записывайте показания.

3. Настройка калибровки. Регулируйте настройки индикатора до тех пор, пока показания не будут точно соответствовать известным весам.

4. Тестирование. Повторите тесты с различными весами, чтобы обеспечить стабильность при различных нагрузках.

Распространенные ошибки, которых следует избегать

- Неправильная ориентация: Всегда проверяйте, чтобы стрелка направления нагрузки совпадала с приложенной силой.

- Чрезмерная затяжка болтов: это может привести к повреждению как тензодатчика, так и монтажного оборудования, что приведет к неточным показаниям.

- Пренебрежение факторами окружающей среды: убедитесь, что место установки сводит к минимуму воздействие экстремальных температур или влаги.

Заключение

Правильная установка датчика натяжения 1000 фунтов требует тщательного планирования, точного выполнения и тщательной калибровки. Следуя этому руководству, вы сможете обеспечить точные измерения и надежную работу вашей системы датчиков веса.

Часто задаваемые вопросы

1. Что такое тензодатчик?

Тензодатчик — это датчик, который преобразует силу в электрический сигнал, обычно используемый для измерения веса или силы в различных приложениях.

2. Как узнать, правильно ли установлен мой датчик веса?

Убедитесь, что он выровнен, выровнен по направлению нагрузки, надежно закреплен и правильно подключен в соответствии со спецификациями производителя.

3. Как часто мне следует калибровать тензодатчик?

Калибровку следует выполнять регулярно, в идеале перед каждым использованием, после значительных изменений условий окружающей среды или после работ по техническому обслуживанию.

4. Могу ли я установить датчик нагрузки самостоятельно?

Да, при условии, что у вас есть базовые механические навыки и инструменты; однако консультация профессионала может обеспечить оптимальную установку и производительность.

5. Что делать, если показания весоизмерительного датчика не соответствуют друг другу?

Проверьте правильность выравнивания, убедитесь в отсутствии механических препятствий, проверьте электрические соединения и при необходимости выполните повторную калибровку.
