Взаимодействие Тензодатчик растяжения 100 кг с Arduino Это простой процесс, позволяющий точно измерить вес или силу. В этом руководстве мы рассмотрим необходимые компоненты, проводку, кодирование и этапы калибровки, необходимые для настройки вашего тензодатчика с помощью Arduino.
Тензодатчик — это тип преобразователя, который преобразует силу в электрический сигнал. Наиболее распространенным типом, используемым при взвешивании, является тензодатчик, который состоит из металлической конструкции с прикрепленными тензодатчиками. При приложении нагрузки конструкция слегка деформируется, вызывая изменение сопротивления тензорезисторов. Это изменение затем преобразуется в электрический сигнал, который может быть прочитан микроконтроллером, например Arduino.
Для сопряжения тензодатчика растяжения массой 100 кг с Arduino вам потребуются следующие компоненты:
- Датчик нагрузки 100 кг: это датчик, измеряющий натяжение.
- Модуль усилителя HX711: этот модуль усиливает слабый сигнал от тензодатчика.
- Плата Arduino: подойдет любая модель, например Arduino Uno или Nano.
- Макетная плата и перемычки: для выполнения соединений.
- Источник питания: обычно 5 В для HX711 и Arduino.

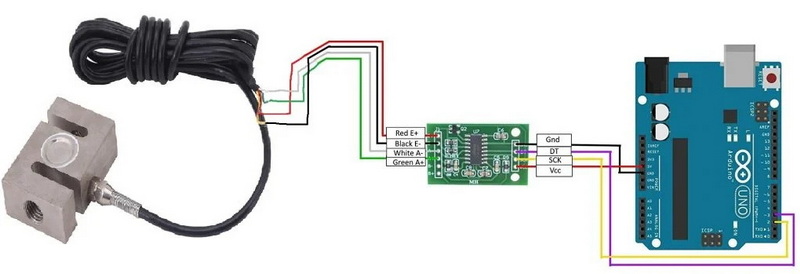

Перед подключением важно понять типичную цветовую маркировку проводов тензодатчика:
- Красный провод: возбуждение (+)
- Черный провод: возбуждение (-)
- Белый провод: сигнал (+)
- Зеленый провод: сигнал (-)

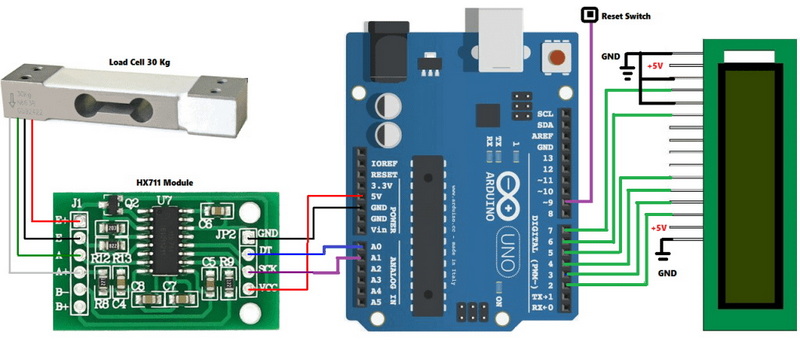

1. Подключите красный провод тензодатчика к клемме E+ на модуле HX711.
2. Подключите черный провод тензодатчика к разъему E- модуля HX711.
3. Подключите белый провод тензодатчика к клемме A+ на модуле HX711.
4. Подключите зеленый провод тензодатчика к клемме A- модуля HX711.
1. Подключите вывод VCC HX711 к 5 В на Arduino.
2. Подключите контакт GND HX711 к GND на Arduino.
3. Подключите контакт DT HX711 к цифровому контакту 2 на Arduino.
4. Подключите контакт SCK HX711 к цифровому контакту 3 на Arduino.
Чтобы прочитать данные из вашего тензодатчика, вам нужно написать простую программу, используя соответствующую библиотеку для HX711. Сначала установите библиотеку HX711 из диспетчера библиотек Arduino IDE.
Вот базовый фрагмент кода:
#include 'HX711.h'
шкала HX711;
константный интервал LOADCELL_DOUT_PIN = 2; // Вывод данных
константный интервал LOADCELL_SCK_PIN = 3; // Часы
недействительная настройка() {
Серийный.начало(9600);
масштаб.begin(LOADCELL_DOUT_PIN, LOADCELL_SCK_PIN);
масштаб.set_scale(); // Установка масштабного коэффициента
масштаб.таре(); // Сбрасываем масштаб до 0
}
недействительный цикл() {
Serial.print('Вес:');
Serial.print(scale.get_units(10), 1); // Среднее значение по 10 показаниям
Serial.println('кг');
задержка(1000);
}
Калибровка имеет решающее значение для точных измерений веса. Чтобы откалибровать тензодатчик:
1. Поместите на тензодатчик известный вес (например, 1 кг).
2. Корректируйте калибровочный коэффициент в коде, пока не получите точные показания.
Вы можете установить калибровочный коэффициент следующим образом:
плавающий коэффициент калибровки = -7050; // Пример значения; отрегулируйте на основе вашей калибровки
масштаб.set_scale(калибровочный_фактор);

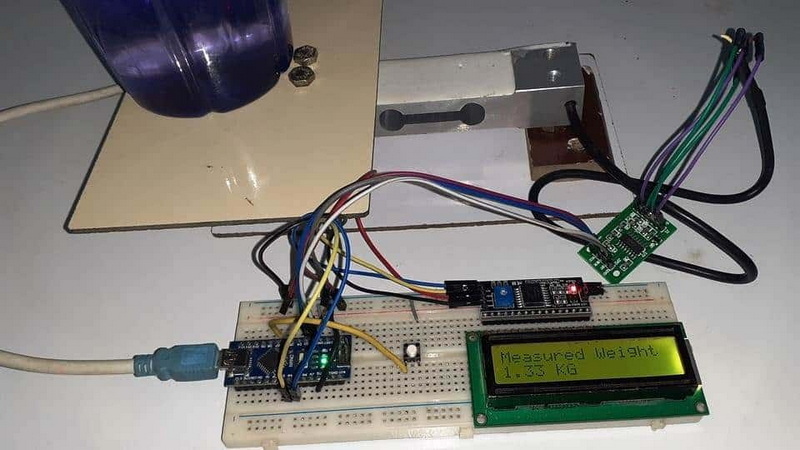

Как только все подключено и откалибровано:
1. Загрузите свой код в Arduino.
2. Откройте Serial Monitor в вашей IDE (установите скорость передачи данных 9600).
3. Поместите грузы на тензодатчик и наблюдайте за показаниями.
Если у вас возникли проблемы при подключении тензодатчика растяжения 100 кг, примите во внимание следующие советы по устранению неполадок:
- Проверьте соединения: убедитесь, что все провода надежно подключены в соответствии с инструкциями по подключению.
- Источник питания: убедитесь, что Arduino и HX711 подключены правильно.
- Калибровочный коэффициент: если показания неточны, перепроверьте калибровочный коэффициент и откорректируйте его соответствующим образом.
- Шум и колебания: обеспечьте стабильное электропитание и правильное заземление для минимизации шума.
Соединение тензодатчика растяжения массой 100 кг с Arduino предоставляет прекрасную возможность для создания точных систем измерения веса. Следуя этому руководству, вы сможете успешно настроить свой проект и начать точно измерять вес.
Тензодатчик — это преобразователь, который преобразует силу или вес в электрический сигнал, обычно используемый в весах.
Для калибровки примените известный вес и отрегулируйте калибровочный коэффициент в коде до тех пор, пока показания не будут соответствовать ожидаемым значениям.
Да, но вам потребуются отдельные модули HX711 для каждого весоизмерительного датчика, поскольку каждый модуль может обрабатывать только один датчик одновременно.
Тензодатчики используются в различных приложениях, таких как весы, промышленная автоматизация, устройства измерения силы и т. д.
Регулярно калибруйте тензодатчик, проверяйте механическую стабильность и минимизируйте электрические помехи, используя правильные методы заземления.
