101 Датчик нагрузки на двутавровую балку является жизненно важным компонентом в различных промышленных приложениях, особенно в нагрузочных испытаниях, системах взвешивания и измерении силы. В этой статье подробно рассматриваются его основные характеристики, функциональные возможности и области применения, а также дается полное понимание его важности при измерении растяжения и сжатия.

Обзор тензодатчиков

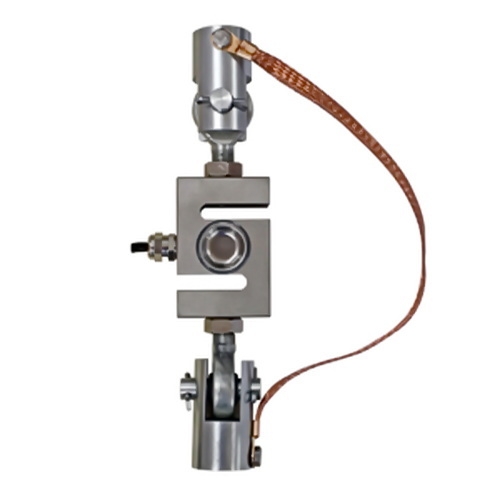

Тензодатчики — это устройства, которые преобразуют силу в электрический сигнал. Они необходимы для измерения веса и силы в различных приложениях, включая промышленные весы, машины для испытания материалов и установки для нагрузочных испытаний. Датчик нагрузки на балку 101 специально разработан для работы с нагрузками как на растяжение, так и на сжатие, что делает его универсальным для многих применений.

Основные характеристики тензодатчика с двутавровой балкой 101

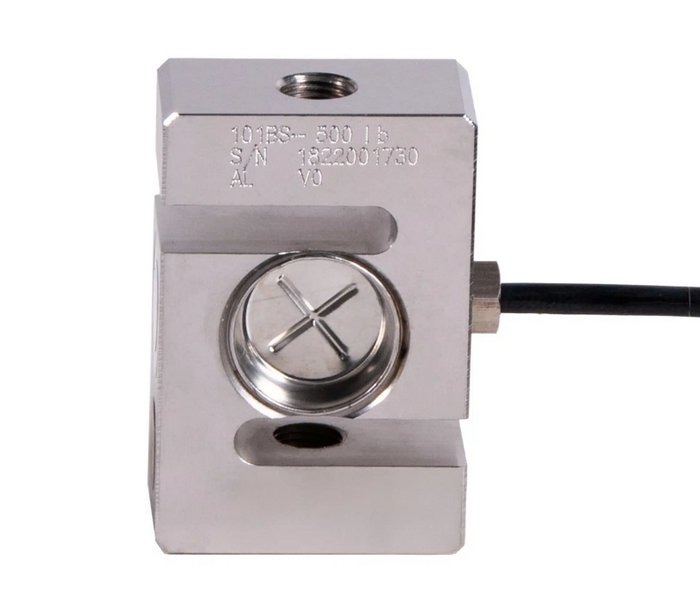

Тензодатчик 101 H Beam имеет несколько важных характеристик, которые повышают его производительность и надежность. Ниже приведены подробные характеристики:

-Материал: легированная сталь

- Номинальная вместимость: Доступны различные грузоподъемности от 1 до 30 кг.

- Полномасштабный выход: 2 мВ В ± 10%

- Нулевой баланс: ±0,02 мВ В

- Нелинейность: < ±0,017%

- Повторяемость: < ±0,017%

- Ошибка гистерезиса: < ±0,017%

- Ползучесть за 30 минут: < ±0,023%

- Входное сопротивление: 400 Ом ± 20 Ом

- Выходное сопротивление: 350 Ом ± 3 Ом

- Рекомендуемое возбуждение: 10 В (максимум 15 В)

- Сопротивление изоляции: > 2 ГОм (50 В постоянного тока)

- Влияние температуры на чувствительность: < ±0,0012% от Cn/k.

- Влияние температуры на нулевой баланс: < ±0,0040% от Cn/k

- Компенсированный температурный диапазон: от -10°C до 50°C (от 14°F до 122°F)

- Диапазон рабочих температур: от -30°C до 70°C (от -20°F до 160°F)

- Диапазон температур хранения: от -50°C до 85°C (от -58°F до 185°F)

- Безопасная перегрузка: 150 % от полной шкалы.

- Разрывная перегрузка: 300% от полной шкалы.

- Тип уплотнения: экологически герметичный

- Рейтинг IP: IP65

Эти характеристики делают тензодатчик H-балки 101 подходящим для различных применений, включая промышленную автоматизацию, робототехнику и испытания материалов.

Применение тензодатчика H-балки 101

Универсальность датчика нагрузки H-балки 101 позволяет использовать его во многих сферах:

- Испытание на нагрузку: необходимо для определения несущей способности конструкций и материалов.

- Системы взвешивания: используются в весах для точного измерения веса.

- Измерение натяжения: идеально подходит для применений, требующих точных показаний натяжения.

- Испытание на сжатие: используется при испытании материалов под действием сжимающих усилий.

Рекомендации по установке

Правильная установка имеет решающее значение для обеспечения точных измерений с помощью датчиков веса. Вот несколько лучших практик:

1. Убедитесь, что тензодатчик закреплен надежно, чтобы предотвратить его перемещение во время работы.

2. Правильно выровняйте тензодатчик, чтобы избежать боковых нагрузок, которые могут повлиять на точность.

3. Используйте соответствующие приспособления или крепления, соответствующие конкретной конструкции весоизмерительного датчика.

4. Регулярно проверяйте тензодатчик на наличие признаков износа или повреждения.

Устранение распространенных проблем

Даже при наличии прочной конструкции могут возникнуть проблемы с тензодатчиками. Вот некоторые распространенные проблемы и их решения:

- Нестабильные показания: это может быть вызвано неправильной установкой или факторами окружающей среды, такими как вибрация. Убедитесь, что установка устойчива и защищена от внешних помех.

- Дрейф нулевого баланса: Это может произойти из-за изменений температуры или механического воздействия. Для поддержания точности может потребоваться регулярная калибровка.

Заключение

Датчик нагрузки на балку 101 — это надежное и универсальное устройство, подходящее для различных применений, включая измерения растяжения и сжатия. Его надежные характеристики обеспечивают точные показания, что делает его незаменимым инструментом в системах нагрузочного тестирования и взвешивания в различных отраслях.

Часто задаваемые вопросы

1. Какие типы нагрузок может измерять датчик нагрузки на двутавровую балку 101?

Тензодатчик H-балки 101 может измерять нагрузки как на растяжение, так и на сжатие, что делает его универсальным для различных применений.

2. Какова максимальная безопасная перегрузочная способность этого весоизмерительного датчика?

Максимальная безопасная перегрузочная способность весоизмерительного датчика 101 H Beam составляет 150 % от его полной шкалы.

3. Как температура влияет на работу датчика веса?

Температура может влиять как на чувствительность, так и на нулевой баланс; таким образом, для поддержания точности важно работать в указанных температурных диапазонах.

4. Какие материалы используются при изготовлении датчика нагрузки на двутавровую балку 101?

Тензодатчик изготовлен из легированной стали, что обеспечивает долговечность и надежность в различных средах.

5. Как часто мне следует калибровать тензодатчик?

Частота калибровки зависит от условий использования; однако обычно рекомендуется проводить калибровку ежегодно или при значительных изменениях условий окружающей среды или после ремонта.
