Как установить датчик нагрузки натяжного типа в вашу систему?

Меню контента

● Понимание датчиков нагрузки на растяжение

>> Основные характеристики датчиков силы растяжения

● Необходимые инструменты и материалы

>> Этапы установки

>> Шаг 1. Подготовьте место для установки

>> Шаг 2. Установите тензодатчик

>> Шаг 3. Подключите электрическую проводку

>> Шаг 4: Калибровка

● Рекомендации по установке

● Заключение

● Часто задаваемые вопросы

>> 1. Что такое низкопрофильный тензодатчик?

>> 2. Как установить низкопрофильный тензодатчик?

>> 3. Каковы общие применения стандартных датчиков веса?

>> 4. Могут ли низкопрофильные тензодатчики измерять как растяжение, так и сжатие?

>> 5. Как откалибровать низкопрофильный тензодатчик?

● Цитаты:

Установка датчик нагрузки натяжного типа Это критически важный процесс, который требует тщательного планирования и выполнения для обеспечения точных измерений и надежности системы. В этом руководстве рассказывается о процессе установки, рассмотрены рекомендации по использованию низкопрофильных датчиков веса, а также рекомендации, которым следует следовать.

Понимание датчиков нагрузки на растяжение

Тензодатчики растяжения — это устройства, предназначенные для измерения приложенной к ним растягивающей силы. Они преобразуют механическое напряжение в электрический сигнал, который затем можно измерить и записать. Эти тензодатчики обычно используются в различных приложениях, включая промышленное взвешивание, испытания материалов и системы автоматизации.

Основные характеристики датчиков силы растяжения

- Высокая точность: датчики напряжения растяжения обеспечивают точные измерения с минимальными ошибками.

- Универсальное применение: их можно использовать в различных областях, таких как строительство, аэрокосмическая промышленность и производство.

- Прочная конструкция: многие тензодатчики растяжения рассчитаны на работу в суровых условиях окружающей среды.

Необходимые инструменты и материалы

Прежде чем приступить к процессу установки, подготовьте следующие инструменты и материалы:

- Тензодатчик растяжения (например, низкопрофильный тензодатчик)

- Крепёжные детали (болты, гайки, шайбы)

- Электропроводка

- Мультиметр для проверки соединений

- Калибровочные гири

- Инструменты для выравнивания (например, уровень)

- Динамометрический ключ

Этапы установки

Шаг 1. Подготовьте место для установки

- Очистите поверхность: убедитесь, что монтажная поверхность чистая и не содержит мусора и загрязнений, которые могут повлиять на точность.

- Проверка горизонтальности: с помощью спиртового уровня убедитесь, что монтажная поверхность ровная. Любое несоосность может привести к неточным показаниям.

Шаг 2. Установите тензодатчик

1. Разместите датчик силы растяжения: поместите датчик силы растяжения на подготовленную поверхность. Убедитесь, что он выровнен по пути нагрузки, чтобы предотвратить возникновение боковых или изгибающих сил во время работы.

2. Закрепите с помощью монтажного оборудования: используйте соответствующие болты и гайки, чтобы закрепить тензодатчик на месте. Убедитесь, что все крепежные детали затянуты в соответствии со спецификациями производителя с помощью динамометрического ключа.

3. При необходимости используйте прокладки. Если в системе имеется разница по высоте между несколькими датчиками силы, используйте прокладки, чтобы они находились в одной горизонтальной плоскости.

Шаг 3. Подключите электрическую проводку

1. Определите клеммы проводки. Обычно тензодатчики напряжения имеют четыре провода: красный (возбуждение+), черный (возбуждение-), зеленый (сигнал+) и белый (сигнал-).

2. Выполните подключения. Подключите эти провода к вашей измерительной системе или устройству сбора данных в соответствии с электрической схемой производителя.

3. Проверьте соединения. С помощью мультиметра проверьте надежность и правильность работы всех соединений.

Шаг 4: Калибровка

1. Примените известные веса. Начните с известного веса в пределах номинальной мощности весоизмерительного датчика.

2. Запись выходных сигналов. Измерьте и запишите выходной сигнал тензодатчика с помощью вашей измерительной системы.

3. Создайте калибровочную кривую: повторите этот процесс с различными известными гирями, нанося результаты на график для создания калибровочной кривой.

4. Настройте систему измерения: на основе калибровочной кривой отрегулируйте настройки системы измерения для получения точных показаний.

Рекомендации по установке

Чтобы обеспечить оптимальную работу датчика силы растяжения, следуйте следующим рекомендациям:

- Избегайте перегрузки: убедитесь, что приложенные нагрузки не превышают номинальную мощность весоизмерительного датчика.

- Защищайте от факторов окружающей среды. При использовании на открытом воздухе или в суровых условиях рассмотрите возможность использования защитных корпусов для защиты от влаги, пыли и экстремальных температур.

- Регулярное техническое обслуживание: периодически проверяйте соединения и при необходимости проводите повторную калибровку для поддержания точности с течением времени.

Заключение

Установка тензодатчика натяжного типа требует внимания к деталям и соблюдения передовых методов для достижения оптимальной производительности. Следуя этому руководству, вы сможете обеспечить точные измерения в вашей системе и максимально продлить срок службы вашего оборудования.

Часто задаваемые вопросы

1. Что такое низкопрофильный тензодатчик?

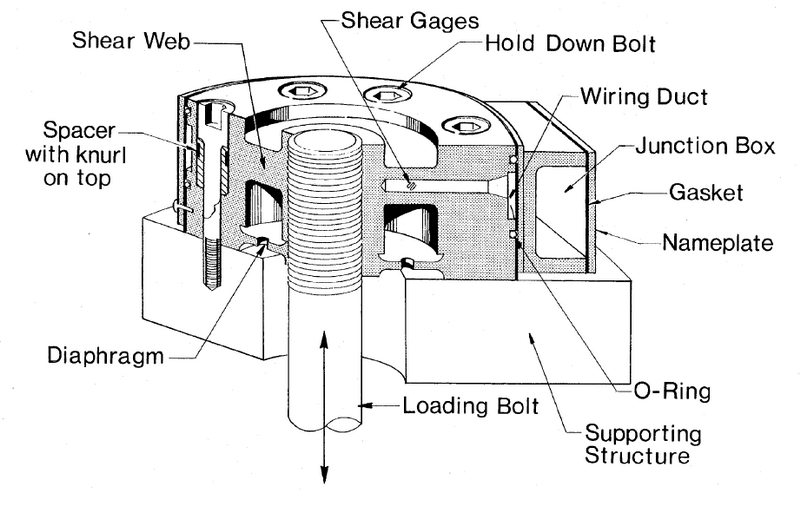

Низкопрофильный тензодатчик — это датчик компактного типа, предназначенный для обеспечения высокой точности в ограниченном пространстве. Его конструкция позволяет легко устанавливать его в труднодоступных местах без ущерба для производительности.

2. Как установить низкопрофильный тензодатчик?

Установка предполагает крепление его к устойчивой поверхности с помощью болтов, обеспечивая при этом правильное выравнивание по оси нагрузки для обеспечения точных измерений.

3. Каковы общие применения стандартных датчиков веса?

Стандартные тензодатчики широко используются в промышленных системах взвешивания, строительных проектах и ​​любых приложениях, требующих надежных возможностей измерения силы.

4. Могут ли низкопрофильные тензодатчики измерять как растяжение, так и сжатие?

Да, многие низкопрофильные тензодатчики предназначены для эффективного измерения сил растяжения и сжатия благодаря своей универсальной конструкции.

5. Как откалибровать низкопрофильный тензодатчик?

Калибровку можно выполнить, применяя известные веса и корректируя выходной сигнал до тех пор, пока он не будет соответствовать ожидаемым значениям на основе этих весов.
