Калибровка датчик нагрузки натяжной связи необходим для обеспечения точных измерений в различных приложениях, таких как взвешивание и измерение силы. Эта статья проведет вас через правильный процесс калибровки, уделяя особое внимание низкопрофильным тензодатчикам, которые известны своей высокой точностью и универсальностью.

Понимание тензодатчиков

Тензодатчики — это преобразователи, которые преобразуют силу в электрический сигнал. Они широко используются в промышленности для измерения веса или силы. Среди различных типов датчиков веса низкопрофильные датчики веса выделяются своей компактной конструкцией и высокой точностью.

Преимущества низкопрофильных тензодатчиков

- Компактный дизайн: небольшая высота позволяет устанавливать их в ограниченном пространстве.

- Высокая точность: они обеспечивают точные измерения с минимальными ошибками загрузки.

- Универсальность: подходит как для растяжения, так и для сжатия.

- Долговечность: часто изготавливаются из нержавеющей стали, что делает их устойчивыми к коррозии.

Важность калибровки

Калибровка — это процесс настройки выходного сигнала тензодатчика в соответствии с известным стандартом. Правильная калибровка гарантирует, что тензодатчик дает точные показания, что имеет решающее значение для безопасности и эффективности операций.

Действия по правильной калибровке датчика силы натяжения

1. Соберите необходимое оборудование.

Прежде чем начать процесс калибровки, убедитесь, что у вас есть следующее:

- Датчик силы натяжения: датчик силы, который вы хотите откалибровать.

- Калибровочные гири: известные гири, которые будут использоваться в процессе калибровки.

- Цифровой индикатор: для считывания выходных данных тензодатчика.

- Соединительные кабели: для подключения тензодатчика к цифровому индикатору.

2. Настройте среду калибровки.

- Убедитесь, что в зоне калибровки нет вибраций и внешних сил, которые могут повлиять на измерения.

- Расположите тензодатчик в предполагаемом рабочем положении, так как это обеспечит более точные результаты калибровки.

3. Подключите тензодатчик.

- Подключите тензодатчик к цифровому индикатору с помощью соответствующих кабелей, соблюдая правильную цветовую маркировку и соединения в соответствии с инструкциями производителя.

4. Обнуление тензодатчика

- Прежде чем применять какие-либо гири, обнулите цифровой индикатор. Этот шаг гарантирует, что любое чтение начинается с известной базовой линии.

5. Применяйте калибровочные гири постепенно

- Начните постепенно применять известные веса (например, 20%, 40%, 60%, 80% и 100% мощности весоизмерительного датчика).

- После добавления каждой гири запишите показания на цифровом индикаторе.

- Повторите этот процесс для увеличения и уменьшения нагрузки, чтобы проверить повторяемость и линейность.

6. Анализируйте данные

- Сравните записанные показания с фактически установленными грузами. Подсчитайте любые расхождения, чтобы определить, необходимы ли корректировки.

- Если расхождения превышают допустимые пределы, возможно, потребуется внести коррективы либо механически, либо с помощью программных настроек в некоторых цифровых индикаторах.

7. Документирование результатов калибровки

- Ведите подробную запись всех показаний, выполненных регулировок и любых наблюдений, сделанных во время калибровки. Эта документация имеет решающее значение для дальнейшего использования и соответствия стандартам качества.

Дополнительные соображения по калибровке

При калибровке датчиков силы натяжения учитывайте следующие факторы:

- Совместимость размеров контактов: убедитесь, что размеры контактов, используемые во время калибровки, соответствуют размерам контактов, используемым в реальных приложениях, чтобы избежать ошибок измерений[2].

- Условия окружающей среды: температура и влажность могут повлиять на показания; таким образом, в идеале калибровку следует проводить в контролируемых условиях[4].

- График регулярной калибровки: установите регулярный график повторной калибровки датчиков веса в зависимости от частоты использования и критичности приложения[7].

Заключение

Правильная калибровка датчика нагрузки с натяжной связью жизненно важна для поддержания точности измерений в различных приложениях. Следуя систематическим шагам и принимая во внимание такие важные факторы, как совместимость размеров штифтов и условия окружающей среды, вы можете обеспечить надежную работу своих низкопрофильных датчиков веса.

Часто задаваемые вопросы

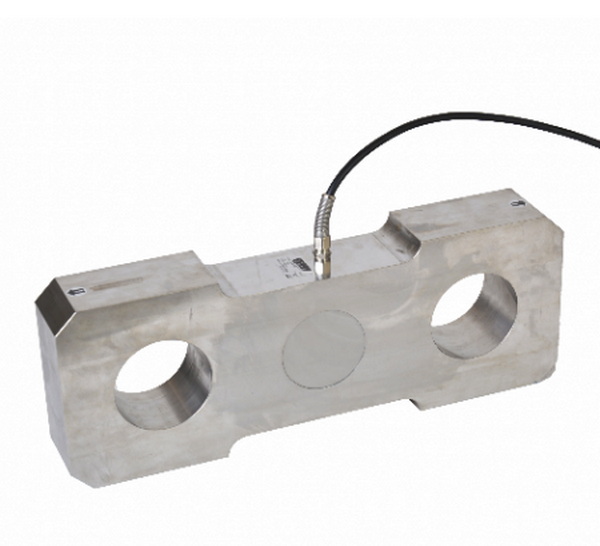

1. Что такое тензодатчик с натяжной связью?

Датчик силы растяжения — это тип преобразователя, разработанный специально для точного измерения растягивающих сил или нагрузок.

2. Почему важно калибровать низкопрофильный тензодатчик?

Калибровка гарантирует, что показания низкопрофильного тензодатчика являются точными и надежными, что важно для безопасности и эффективности работы.

3. Как часто мне следует калибровать тензодатчик с звеном натяжения?

Частота калибровки зависит от использования; однако обычно рекомендуется проводить калибровку не реже одного раза в год или после значительных изменений условий эксплуатации.

4. Могу ли я выполнить калибровку самостоятельно?

Да, калибровку часто можно выполнить собственными силами при соблюдении надлежащего оборудования и процедур; однако профессиональные услуги по калибровке могут обеспечить большую гарантию точности.

5. Какие факторы могут повлиять на точность датчика силы натяжения?

К факторам относятся условия окружающей среды (температура, влажность), совместимость размеров штифтов, механический износ с течением времени и неправильная установка.
