Датчики натяжения — это важные устройства, используемые в различных отраслях промышленности для измерения натяжения или тянущей силы, действующей на такие материалы, как провода, кабели и листы. Понимание того, как эти датчики Операция необходима для обеспечения точного контроля в производственных и промышленных процессах. В этой статье будут подробно рассмотрены принципы работы, типы, приложения, преимущества, проблемы и будущие тенденции датчиков натяжения, а также предоставлены наглядные пособия для улучшения понимания.
Датчики натяжения предназначены для контроля силы, приложенной к материалу, гарантируя, что производственные процессы поддерживают оптимальные уровни натяжения. Они играют жизненно важную роль в таких отраслях, как текстильная, автомобильная, аэрокосмическая и упаковочная, где точный контроль натяжения имеет решающее значение для качества и безопасности продукции.
- Контроль качества: обеспечивает правильное обращение с материалами во время производства.
- Безопасность: предотвращает несчастные случаи, вызванные чрезмерным натяжением тросов или ремней.
- Эффективность: оптимизирует производственные процессы за счет поддержания постоянного уровня напряжения.
Датчики натяжения работают на основе нескольких принципов, в первую очередь с использованием тензодатчиков или тензодатчиков для измерения натяжения.

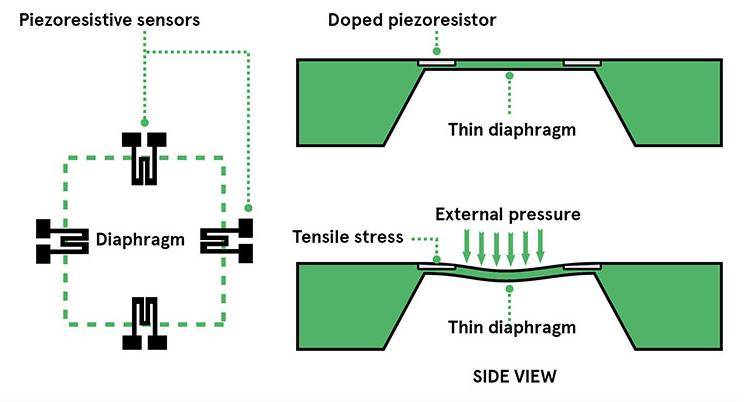

В основе многих датчиков натяжения лежит тензодатчик, который меняет свое электрическое сопротивление при растяжении или сжатии. Этот принцип можно описать следующим образом:
- Деформация: Когда материал натягивает датчик, это вызывает небольшую деформацию металлического элемента внутри датчика.
- Изменение сопротивления: эта деформация изменяет сопротивление прикрепленных тензорезисторов.
- Преобразование сигнала: изменение сопротивления преобразуется в электрический сигнал, соответствующий приложенному натяжению.
Этот процесс можно проиллюстрировать следующим образом:
Приложенное напряжение → Деформируется металлический элемент → Изменения сопротивления тензодатчика → Генерируется электрический сигнал
Тензодатчики — еще один распространенный тип технологии, используемый в датчиках натяжения. Они действуют аналогично тензорезисторам, но могут измерять большие силы и часто используются в промышленности.
- Механическая структура. Тензодатчики обычно состоят из металлического корпуса, который деформируется под нагрузкой.
- Обработка сигнала: деформация преобразуется в измеримый электрический сигнал с использованием различных методов, таких как мосты Уитстона.
Датчики натяжения можно разделить на категории в зависимости от их конструкции и применения:
| Тип | Описание | Приложения |
|---|---|---|
| Тензодатчик | Использует тензодатчики для точного измерения малых сил. | Текстильное оборудование, автомобильные системы |
| Тензодатчик | Измеряет большие силы с высокой точностью, используя механическую деформацию. | Весы, промышленная автоматизация |

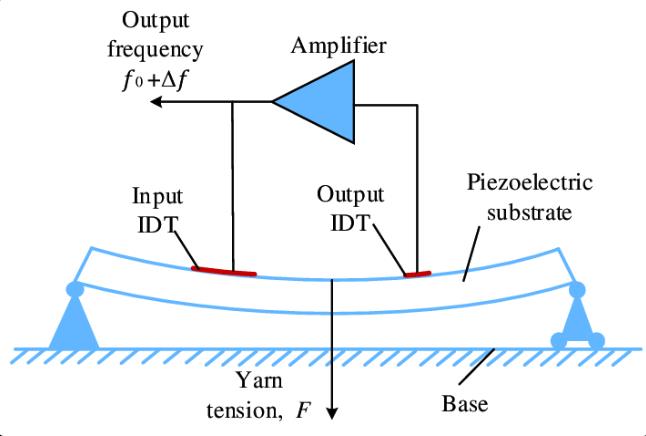

| Пьезоэлектрический | Генерирует электрический заряд в ответ на механическое воздействие. | Динамические измерения силы |

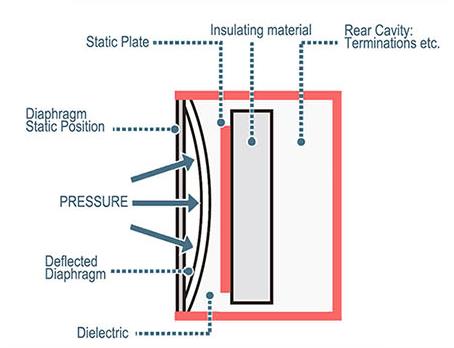

| Емкостный | Измеряет изменения емкости из-за деформации материала. | Бесконтактные приложения |
Датчики натяжения используются в различных отраслях благодаря своей универсальности и точности:
В текстильном производстве поддержание надлежащего натяжения волокон и пряжи имеет решающее значение во время таких процессов, как прядение и ткачество. Датчики натяжения помогают предотвратить такие дефекты, как складки или разрывы, обеспечивая в режиме реального времени информацию об уровнях натяжения на всей производственной линии. Например, если пряжа слишком свободная или слишком тугая, это может привести к дефектам продукта, которые могут потребовать дорогостоящей доработки или бракования.
Датчики натяжения контролируют ремни ГРМ и приводные ремни в транспортных средствах, обеспечивая оптимальную производительность и предотвращая проскальзывание или износ. В этом контексте они вносят значительный вклад в надежность и безопасность автомобильных систем. Например, если ремень ГРМ испытывает чрезмерное натяжение, это может привести к выходу из строя двигателя; таким образом, непрерывный мониторинг помогает избежать таких катастрофических сбоев.
В упаковочной и полиграфической промышленности датчики натяжения регулируют натяжение бумаги или пленки во время обработки, обеспечивая точную регистрацию цвета и предотвращая застревание, которое может нарушить работу производственных линий. Правильный контроль натяжения необходим для поддержания качества печати и сокращения отходов.
В аэрокосмической технике датчики натяжения используются для контроля натяжения кабелей в авиационных системах, что способствует повышению безопасности и производительности. Они гарантируют, что критические компоненты работают в заданных пределах при различных нагрузках в условиях полета.
Использование датчиков натяжения дает многочисленные преимущества:
- Высокая точность: обеспечивает надежные измерения, необходимые для контроля качества.
- Мониторинг в реальном времени: позволяет немедленно вносить коррективы для поддержания оптимального уровня натяжения.
- Повышенная безопасность: снижает риски, связанные с неправильным натяжением.
- Повышение эффективности: оптимизирует производственные процессы за счет минимизации простоев, вызванных проблемами, связанными с напряжением.
- Сбор данных: облегчает сбор данных для анализа и улучшения операционных процессов.
Несмотря на многочисленные преимущества датчиков натяжения, при их внедрении возникают проблемы:
Такие факторы, как колебания температуры, влажность и электромагнитные помехи, могут повлиять на работу датчика. Чтобы обеспечить точность, важно выбирать датчики, предназначенные для конкретных условий окружающей среды.
Регулярная калибровка необходима для поддержания точности с течением времени. Этот процесс может быть трудоемким, но он имеет решающее значение для обеспечения надежных измерений.
Установка датчиков натяжения может потребовать специальных знаний и навыков, особенно при их интеграции в существующие системы или оборудование.
По мере развития технологий в области измерения натяжения появляется несколько тенденций:
Интеграция беспроводной технологии позволяет удаленно контролировать уровни напряжения без физических соединений, которые могут препятствовать движению или гибкости оборудования.
Интернет вещей (IoT) позволяет в режиме реального времени собирать и анализировать данные от нескольких датчиков на производственной линии, что приводит к более эффективному принятию решений и стратегиям прогнозного обслуживания.
Интеллектуальные датчики, оснащенные передовыми алгоритмами, могут анализировать данные на месте и предоставлять информацию об операционной эффективности, помогая производителям дополнительно оптимизировать свои процессы.
Чтобы проиллюстрировать практическое применение датчиков натяжения, рассмотрим следующие тематические исследования:
Ведущий производитель текстиля установил на своих ткацких станках датчики натяжения на основе тензодатчиков для постоянного контроля натяжения пряжи. Таким образом, они сократили количество дефектов ткани на 30% за шесть месяцев благодаря улучшенным мерам контроля качества, обеспечиваемым мониторингом в реальном времени.
Автомобильная компания интегрировала тензодатчики в свою сборочную линию для контроля натяжения ремня во время сборки двигателя. Такой превентивный подход привел к снижению на 15% количества претензий по гарантии, связанных с проблемами в работе двигателя, связанными с неправильным натяжением ремня.
В аэрокосмической отрасли инженеры использовали пьезоэлектрические датчики для контроля натяжения кабелей на управляющих поверхностях самолета во время летных испытаний. Собранные данные позволили им внести необходимые корректировки перед завершением проектирования, что значительно повысило запас прочности.
Датчики натяжения играют жизненно важную роль в современных производственных и промышленных процессах, обеспечивая точные измерения тянущих усилий материалов. Благодаря таким технологиям, как тензодатчики и тензодатчики, эти датчики гарантируют соответствие продукции стандартам качества, одновременно повышая безопасность и эффективность в различных приложениях.
Датчик натяжения — это устройство, используемое для измерения тянущей силы, действующей на такие материалы, как провода или кабели.
Тензодатчик работает, изменяя свое электрическое сопротивление, когда он растягивается или сжимается под действием приложенной силы.
Такие отрасли, как текстильная, автомобильная, аэрокосмическая, упаковочная и производственная, используют датчики натяжения для контроля качества и безопасности.
Общие типы включают тензодатчики, тензодатчики, пьезоэлектрические датчики и емкостные датчики.
Точное измерение натяжения имеет решающее значение для поддержания качества продукции, обеспечения безопасности и оптимизации эффективности производства.
