Тензодатчики растяжения и сжатия являются жизненно важными компонентами в различных промышленных приложениях, обеспечивая точные измерения для систем взвешивания, измерения силы и мониторинга. Правильная установка и обслуживание этих датчиков веса гарантируют их точность и надежность с течением времени. В этом подробном руководстве описываются процесс установки, советы по техническому обслуживанию и методы устранения неполадок, которые помогут вам максимизировать производительность вашего компьютера. датчик нагрузки на растяжение и сжатие.

Понимание тензодатчиков

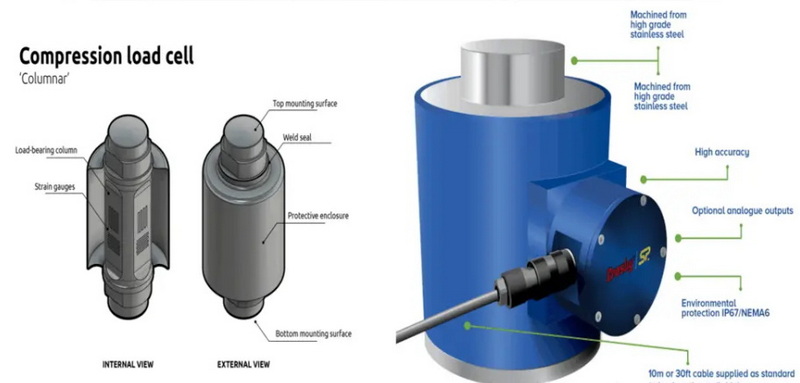

Тензодатчики — это преобразователи, которые преобразуют механическую силу в электрический сигнал. Обычно они состоят из металлического корпуса, который деформируется под нагрузкой, и к этому корпусу прикреплены тензорезисторы для измерения деформации. Наиболее распространенные типы датчиков веса включают в себя:

- Тензодатчики сжатия: предназначены для измерения толкающих сил.

- Тензодатчики растяжения: в основном используются для измерения сил тяги.

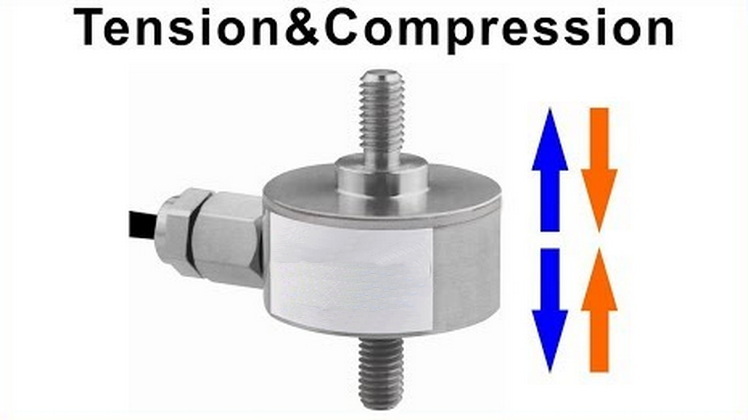

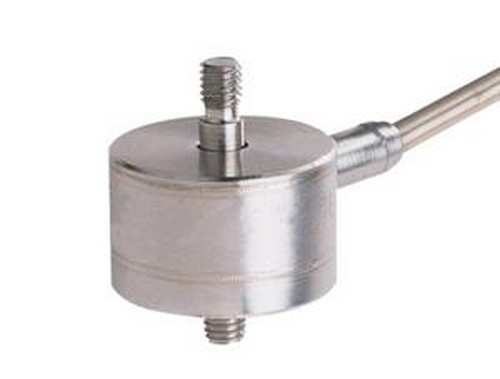

- Универсальные датчики силы: способны измерять силы растяжения и сжатия.

Важность правильной установки

Правильная установка имеет решающее значение для обеспечения стабильных показаний и точных измерений тензодатчика. Вот некоторые ключевые соображения по установке тензодатчика растяжения и сжатия:

1. Выравнивание

Убедитесь, что тензодатчик выровнен по пути нагрузки. Несоосность может привести к неточным показаниям и потенциальному повреждению тензодатчика.

2. Подготовка монтажной поверхности

Монтажные поверхности должны быть чистыми, плоскими и выровненными. Любые нарушения могут повлиять на работу тензодатчика.

3. Использование соответствующего оборудования.

Используйте подходящее оборудование (размеры резьбы, контргайки и вертлюги) для подключения нагрузки к тензодатчику. Это помогает поддерживать единый путь нагрузки по оси нагрузки ячейки.

4. Характеристики крутящего момента

При креплении резьбовых соединений следуйте рекомендациям производителя относительно моментов затяжки. Чрезмерное затягивание может повредить тензодатчик.

Этапы установки тензодатчиков растяжения и сжатия

1. Размещение. Разместите тензодатчик в назначенном месте, убедившись, что он выровнен по пути прохождения нагрузки.

2. Крепление: используйте соответствующие болты или крепежные детали, чтобы закрепить тензодатчик на месте.

3. Проводка: Подключите тензодатчик к оборудованию формирования сигнала или устройствам отображения в соответствии с инструкциями производителя.

4. Калибровка: после установки откалибруйте тензодатчик, применив известные веса и соответствующим образом отрегулировав выходной сигнал.

5. Тестирование. Проведите тесты, применяя известные нагрузки, чтобы проверить показания и внести необходимые корректировки.

Советы по обслуживанию

Регулярное техническое обслуживание необходимо для обеспечения долговечности и точности тензодатчиков растяжения и сжатия. Вот несколько лучших практик:

- Регулярные проверки. Регулярно проверяйте тензодатчик на наличие признаков износа, повреждения или коррозии.

- Калибровка: Периодически калибруйте тензодатчик для поддержания точности, особенно в критически важных приложениях.

- Очистка: Содержите тензодатчик в чистоте и без мусора, используя соответствующие чистящие средства, не повреждающие его материалы.

- Защита окружающей среды: при воздействии суровых условий рассмотрите возможность использования защитных чехлов или кожухов.

Устранение распространенных проблем

Несмотря на правильную установку и обслуживание, с тензодатчиками растяжения и сжатия могут возникнуть проблемы. Вот некоторые распространенные проблемы и их решения:

1. Непоследовательные показания

- Проверьте надежность соединений проводки.

- Обеспечьте правильную калибровку.

2. Перегрузка

- Убедитесь, что приложенные нагрузки не превышают номинальную мощность весоизмерительного датчика.

- При необходимости перейдите на модель большей емкости.

3. Дрейф показаний

- Повторная калибровка после значительных изменений температуры или механического воздействия.

- Используйте функции температурной компенсации, если они доступны.

4. Физический урон

- Осмотрите устройство на наличие каких-либо признаков физических повреждений.

- В целях безопасности немедленно замените поврежденные компоненты.

Заключение

Установка и обслуживание тензодатчика растяжения-сжатия требует пристального внимания к деталям и соблюдения передового опыта. Следуя этому руководству, вы можете быть уверены, что ваши весоизмерительные датчики будут работать точно и надежно в течение длительного времени. Регулярные проверки, калибровки и надлежащая защита окружающей среды помогут продлить срок их службы и поддерживать стандарты производительности в различных областях применения.

Часто задаваемые вопросы

1. Что такое низкопрофильный тензодатчик?

Низкопрофильный тензодатчик имеет компактную конструкцию, подходящую для применений с ограничениями по высоте или ограниченным пространством, обеспечивая высокую точность как статических, так и динамических измерений.

2. Как часто мне следует калибровать тензодатчик растяжения и сжатия?

Частота калибровки зависит от использования; Для критически важных приложений может потребоваться ежегодная калибровка, тогда как для менее важных приложений она может потребоваться каждые несколько лет.

3. Могу ли я использовать один датчик силы как для растяжения, так и для сжатия?

Да, универсальные или двухрежимные тензодатчики разработаны специально для эффективного измерения сил растяжения и сжатия.

4. Что делать, если мой тензодатчик показывает неверные показания?

Проверьте соединения проводов на предмет ослабления, при необходимости повторите калибровку и проверьте наличие факторов окружающей среды, таких как колебания температуры, которые могут повлиять на производительность.

5. Существуют ли особые условия окружающей среды, которые мне следует учитывать при использовании датчика нагрузки на сжатие и растяжение?

Да, защищайте свои тензодатчики от влаги, экстремальных температур, пыли и химикатов, которые могут привести к коррозии или неточным показаниям.
