Каковы общие области применения датчиков силы растяжения типа S?

Меню контента

● Понимание датчиков нагрузки на растяжение типа S

● Основные характеристики датчиков напряжения растяжения типа S

● Распространенное применение датчиков силы растяжения типа S

● Преимущества использования датчиков нагрузки на растяжение типа S

● Как работают датчики напряжения растяжения типа S

● Установка и калибровка

● Заключение

● Часто задаваемые вопросы

>> 1. Что такое датчик растяжения типа S?

>> 2. Где обычно используются датчики растяжения типа S?

>> 3. Каковы преимущества использования датчиков напряжения типа S?

>> 4. Как установить датчик растяжения типа S?

>> 5. Что включает в себя калибровка датчика растяжения типа S?

● Цитаты:

Тензодатчики растяжения типа S, также известные как тензодатчики с S-образной балкой, являются важными устройствами в различных отраслях промышленности для измерения силы и веса. Их уникальная S-образная форма позволяет им эффективно работать как при растяжении, так и при сжатии. В этой статье рассматриваются общие области применения датчиков напряжения типа S, их преимущества и принципы работы.

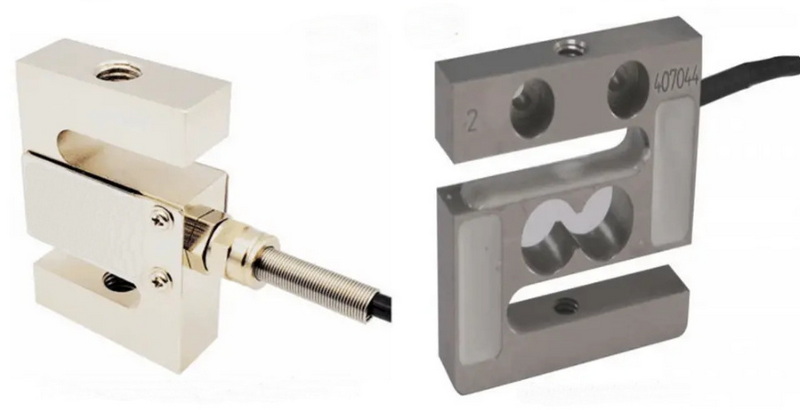

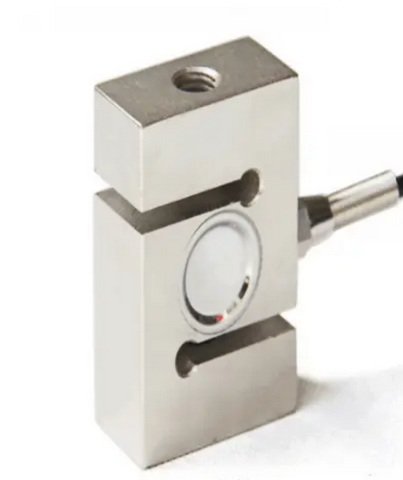

Понимание датчиков нагрузки на растяжение типа S

Тензодатчики растяжения типа S преобразуют механическую силу в электрический сигнал с помощью тензодатчиков. При приложении нагрузки тензодатчик слегка деформируется, в результате чего тензорезисторы, прикрепленные к его поверхности, изменяют свое электрическое сопротивление. Это изменение затем преобразуется в измеримый выходной сигнал.

Основные характеристики датчиков силы растяжения типа S

- Двойная функциональность: возможность измерения сил растяжения и сжатия.

- Высокая точность: обеспечивает точные измерения, необходимые для критически важных приложений.

- Прочная конструкция: изготовлены из прочных материалов, таких как нержавеющая сталь или легированная сталь, что делает их пригодными для суровых условий эксплуатации.

- Компактный размер: небольшая занимаемая площадь позволяет легко интегрировать его в существующие системы.

Распространенное применение датчиков силы растяжения типа S

1. Промышленные системы взвешивания

Тензодатчики растяжения типа S широко используются в таких промышленных системах взвешивания, как:

- Бункерное взвешивание

- Взвешивание танка

- Взвешивание партии

2. Испытание материалов

В лабораториях и на производстве эти тензодатчики измеряют силы растяжения и сжатия, что имеет решающее значение для:

- Испытание прочности и эластичности материалов.

- Процессы контроля качества

3. Автомобильная промышленность

В автомобильном секторе используются тензодатчики типа S для:

- Тестирование компонентов

- Краш-тестирование на соответствие стандартам безопасности.

4. Медицинское оборудование

Датчики напряжения растяжения типа S являются неотъемлемой частью таких медицинских устройств, как:

- Системы подъема пациентов

- Оборудование для физиотерапии, где необходимы точные измерения веса.

5. Сельское хозяйство

В сельском хозяйстве эти датчики веса облегчают:

- Мониторинг зернохранилищ.

- Взвешивание скота для оптимизации процессов кормления

6. Строительство и тяжелое оборудование

Их используют в строительстве для:

- Крановые весы для безопасного измерения грузов

- Мониторинг натяжения кабелей и грузоподъемного оборудования.

7. Морское применение

Используется в морской среде для:

- Измерение прочности швартовки

- Буксировочные нагрузки и силы троса

8. Упаковочная промышленность

При упаковке тензодатчики типа S помогают гарантировать, что продукты соответствуют весовым характеристикам во время процесса наполнения.

Преимущества использования датчиков нагрузки на растяжение типа S

- Универсальность: может использоваться в различных приложениях в разных отраслях.

- Простота установки: простая конструкция обеспечивает быструю установку и калибровку.

- Экономическая эффективность: обеспечивает высокую производительность при относительно низкой стоимости по сравнению с другими типами датчиков веса.

- Долговечность: создан для работы в экстремальных условиях, обеспечивая долгосрочную надежность.

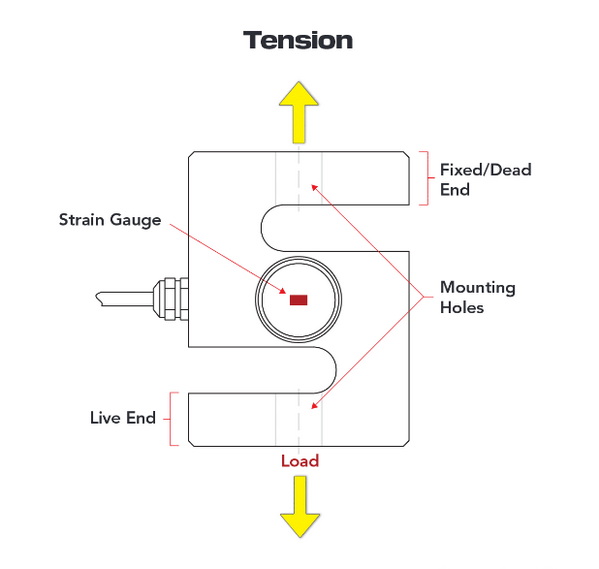

Как работают датчики напряжения растяжения типа S

Работа датчика растяжения типа S основана на принципах тензодатчиковой технологии. Основные компоненты включают в себя:

- Металлическая структура: обеспечивает поддержку и долговечность.

- Тензодатчики: обнаруживают деформацию и преобразуют ее в электрический сигнал.

- Проводка и разъемы: облегчают передачу сигнала к измерительным устройствам.

При приложении силы металлическая конструкция слегка деформируется, в результате чего тензорезисторы растягиваются или сжимаются. В результате изменения сопротивления генерируется сигнал напряжения, пропорциональный приложенной силе.

Установка и калибровка

Правильная установка имеет решающее значение для получения точных показаний датчиков напряжения типа S:

- Убедитесь, что тензодатчик надежно закреплен, чтобы предотвратить его перемещение во время работы.

- Правильно выровняйте тензодатчик, чтобы избежать ошибочных показаний.

Калибровка включает в себя применение известных грузов для настройки выходного сигнала для точного соответствия приложенному весу.

Заключение

Тензодатчики растяжения типа S — это универсальные инструменты, широко используемые в различных отраслях промышленности благодаря их способности точно измерять силы растяжения и сжатия. Их прочная конструкция, высокая точность и простота установки делают их предпочтительным выбором для самых разных применений: от промышленных систем взвешивания до медицинских устройств. Поскольку технологии продолжают развиваться, области применения этих датчиков нагрузки, вероятно, будут расширяться и дальше, повышая их значимость в современных инженерных и производственных процессах.

Часто задаваемые вопросы

1. Что такое датчик растяжения типа S?

Тензодатчик растяжения типа S — это устройство, предназначенное для измерения как растягивающих, так и сжимающих усилий с использованием тензодатчиков.

2. Где обычно используются датчики растяжения типа S?

Они обычно используются в промышленных системах взвешивания, испытаниях материалов, автомобильных испытаниях, медицинских приборах, сельском хозяйстве, строительстве, морской технике и упаковочной промышленности.

3. Каковы преимущества использования датчиков напряжения типа S?

К преимуществам относятся универсальность применения, высокая точность, простота установки, долговечность в суровых условиях и экономичность.

4. Как установить датчик растяжения типа S?

Установка предполагает надежное крепление тензодатчика для предотвращения его смещения и обеспечения правильного выравнивания для получения точных показаний.

5. Что включает в себя калибровка датчика растяжения типа S?

Калибровка требует применения известных грузов для настройки выходного сигнала так, чтобы он точно отражал приложенный вес.
