Тензодатчики являются важнейшими компонентами в различных отраслях промышленности, преобразуя механическую силу в измеримые электрические сигналы. Они играют ключевую роль в системах взвешивания, испытаниях материалов и структурном мониторинге. Среди различных типов тензодатчиков, тензодатчики сжатия и растяжения являются наиболее часто используемыми. Понимание различий между этими двумя типами необходимо для выбора подходящего тензодатчика для конкретных применений.

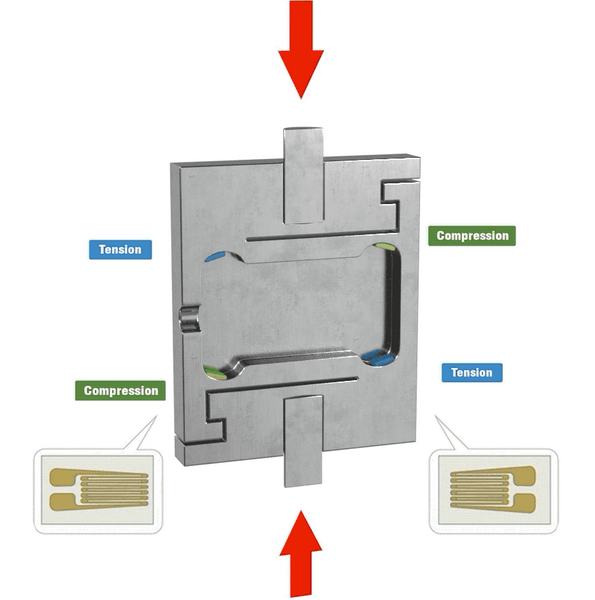

Тензодатчики, по сути, представляют собой преобразователи, которые преобразуют силу в электрический сигнал. Этот процесс включает деформацию металлического тела под нагрузкой с прикрепленными к нему тензодатчиками для измерения этой деформации. Изменение сопротивления этих датчиков коррелирует с величиной приложенной силы.
- Тензодатчики сжатия: эти тензодатчики, предназначенные для измерения толкающих усилий, являются однонаправленными и обычно устанавливаются под грузом.
- Тензодатчики растяжения: в основном используемые для измерения тянущих сил, датчики растяжения часто могут измерять как растяжение, так и сжатие.
- Универсальные датчики силы. Способные измерять силы растяжения и сжатия, они обеспечивают универсальность в приложениях, где нагрузки могут смещаться.
Тензодатчики сжатия работают, измеряя силы, которые на них давят. При приложении веса тензодатчик слегка деформируется, и эту деформацию фиксируют тензодатчики, прикрепленные к его поверхности. Результирующее изменение напряжения соответствует приложенному весу.
- Однонаправленное измерение: они измеряют только направленные вниз силы.
- Общие области применения: используются на мостовых весах, при взвешивании в бункерах и при тестировании материалов.
- Варианты дизайна: включая канистры, балки и блины, которые различаются в зависимости от потребностей применения.

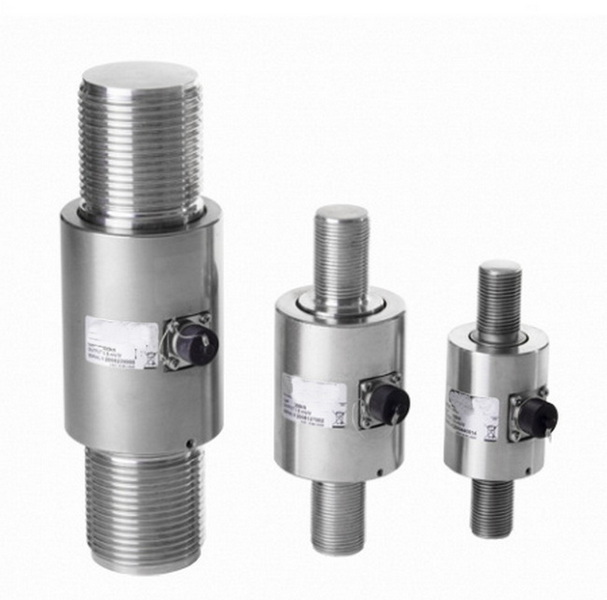

Тензодатчики растяжения предназначены для измерения сил, действующих на них. Когда вес прикладывается в направлении тяги, тензодатчик слегка растягивается. Это растяжение измеряется тензодатчиками, которые преобразуют деформацию в электрический сигнал.
- Двунаправленное измерение: некоторые модели могут измерять как растяжение, так и сжатие.
- Общее применение: используется в крановых весах, подъемниках и машинах для испытаний на растяжение.
- Варианты конструкции: часто имеют S-образную форму или имеют крючки для удобного крепления к грузам.
| Особенность | Датчик нагрузки сжатия | Тензодатчик напряжения |
|---|---|---|
| Направление измерения | Меры, толкающие (нисходящие) силы | Измеряет тянущие (восходящие) силы |
| Ориентация дизайна | Устанавливается под грузом | Устанавливается выше или в точке натяжения |
| Приложения | Весы, силосное взвешивание | Крановые весы, испытание материалов |
| Двунаправленность | Однонаправленный | Часто двунаправленный |
Оба типа датчиков нагрузки имеют уникальные применения в различных отраслях:
- Промышленное взвешивание: Тензодатчики сжатия широко используются в весах для тяжелых материалов.
- Испытание материалов: Тензодатчики растяжения необходимы для испытания прочности на растяжение таких материалов, как кабели и канаты.
- Мониторинг строительства: оба типа могут контролировать нагрузки на конструкцию для обеспечения соблюдения стандартов безопасности.
Низкопрофильные тензодатчики особенно полезны в условиях ограниченного пространства. Их компактная конструкция обеспечивает простую установку без ущерба для точности измерений. Эти тензодатчики могут быть как на растяжение, так и на сжатие и обладают рядом преимуществ:
- Экономия пространства: идеально подходит для тесных помещений, где существуют ограничения по высоте.
- Повышенная устойчивость: более низкий центр тяжести снижает риск опрокидывания во время измерений.
- Универсальное применение: подходит как для динамических, так и для статических сценариев взвешивания.
Правильная установка имеет решающее значение для точных измерений датчиков нагрузки как на сжатие, так и на растяжение:
- Обеспечьте выравнивание по оси нагрузки, чтобы избежать ошибок измерения.
- Используйте подходящее монтажное оборудование, предназначенное для конкретного типа весоизмерительного датчика.
- Регулярная калибровка необходима для поддержания точности с течением времени.
Таким образом, понимание различий между тензодатчиками сжатия и растяжения имеет жизненно важное значение для выбора правильного типа для вашего приложения. Тензодатчики сжатия измеряют направленные вниз силы, а тензодатчики растяжения измеряют восходящие силы. Каждый тип имеет различные характеристики, преимущества и области применения в различных отраслях. Низкопрофильные тензодатчики обеспечивают дополнительные преимущества в условиях ограниченного пространства без ущерба для производительности.
Низкопрофильный тензодатчик — это компактный датчик, предназначенный для измерения силы, занимающий минимальное пространство по вертикали. Они идеально подходят для применений с ограничениями по высоте.
Да, универсальные или двухдиапазонные тензодатчики можно откалибровать для точного и эффективного измерения сил растяжения и сжатия.
Частота калибровки зависит от использования, но обычно ее следует выполнять не реже одного раза в год или при возникновении расхождений в измерениях.
Тензодатчики обычно изготавливаются из прочных материалов, таких как нержавеющая сталь или алюминий, чтобы выдерживать суровые условия окружающей среды, обеспечивая при этом точность.
К факторам относятся колебания температуры, уровень влажности, угол установки, боковые нагрузки и регулярный износ в результате использования с течением времени.
