В чем разница между датчиками нагрузки на растяжение и сжатие?

Меню контента

● Понимание тензодатчиков

● Типы тензодатчиков

● Тензодатчики напряжения

>> Характеристики датчиков силы растяжения

>> Применение датчиков силы растяжения

● Тензодатчики сжатия

>> Характеристики датчиков силы сжатия

>> Применение датчиков силы сжатия

● Ключевые различия между датчиками нагрузки на растяжение и сжатие

● Выбор правильного тензодатчика

● Заключение

● Часто задаваемые вопросы

>> 1. Что такое низкопрофильный тензодатчик?

>> 2. Как откалибровать датчик нагрузки на растяжение?

>> 3. Можно ли использовать тензодатчики сжатия для измерения растяжения?

>> 4. В каких отраслях обычно используются тензодатчики растяжения и сжатия?

>> 5. Как факторы окружающей среды влияют на точность весоизмерительных датчиков?

● Цитаты:

Тензодатчики являются важными устройствами в различных отраслях промышленности, преобразующими механическую силу в электрические сигналы для точных измерений. Среди различных типов тензодатчиков, датчики нагрузки на растяжение и сжатие являются наиболее часто используемыми. Понимание различий между этими двумя типами имеет решающее значение для выбора правильного тензодатчика для конкретных применений. В этой статье будут подробно рассмотрены их характеристики, применение и ключевые различия.

Понимание тензодатчиков

Тензодатчики — это преобразователи, которые преобразуют силу в электрический сигнал. В основном они используются в системах взвешивания и устройствах измерения силы. Основной принцип предполагает деформацию материала под нагрузкой, которую затем измеряют с помощью тензодатчиков.

- Тензодатчик: устройство, которое обнаруживает деформацию и преобразует ее в электрический сигнал.

- Применение: Тензодатчики используются в различных отраслях промышленности, включая автомобильную, аэрокосмическую, обрабатывающую и пищевую.

Типы тензодатчиков

Тензодатчики можно классифицировать по принципу их работы и направлению приложенной силы:

- Тензодатчики растяжения: предназначены для измерения сил, действующих в направлении растяжения или растяжения.

- Тензодатчики сжатия: предназначены для измерения сил, действующих в направлении толкания или сжатия.

Тензодатчики напряжения

Тензодатчики растяжения специально разработаны для измерения растягивающих сил. Они обычно используются в приложениях, где сила прикладывается вертикально вверх.

Характеристики датчиков силы растяжения

- Структура: часто в виде стержня или балки, они измеряют деформацию, обнаруживая деформацию при приложении нагрузки.

- Калибровка: эти тензодатчики могут быть откалиброваны для измерения только сил растяжения или могут быть рассчитаны как на растяжение, так и на сжатие.

- Чувствительность: более чувствителен к внешним факторам, таким как изменения температуры и вибрации.

Применение датчиков силы растяжения

- Крановые весы для подвесного взвешивания

- Буксировочные нагрузки и силы троса

- Измерение прочности швартовки

- Испытание материалов на прочность на растяжение.

Тензодатчики сжатия

Тензодатчики сжатия предназначены для измерения сил, действующих вниз. Они обычно используются в сценариях, где вес прикладывается вертикально вниз.

Характеристики датчиков силы сжатия

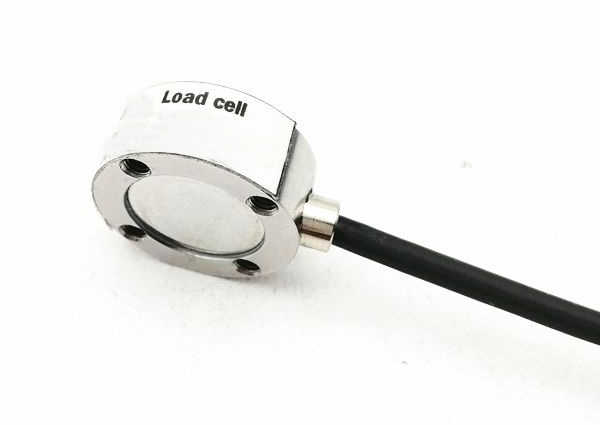

- Структура: Обычно эти датчики веса имеют цилиндрическую или блинную форму и сжимаются под нагрузкой для измерения силы.

- Долговечность: как правило, более прочные, чем датчики нагрузки на растяжение, что делает их пригодными для тяжелых условий эксплуатации.

- Калибровка: часто калибруется для высокопроизводительных нагрузок, обеспечивая точность с течением времени.

Применение датчиков силы сжатия

- Весы для взвешивания транспортных средств

- Платформенные весы в промышленных условиях.

- Гидравлические системы, в которых необходимо контролировать сжимающие силы.

Ключевые различия между датчиками нагрузки на растяжение и сжатие

Особенность	Тензодатчики напряжения	Тензодатчики сжатия
Направление силы	Измеряет тянущие или растягивающие силы	Измеряет толкающие или сжимающие силы
Структура	Стержнеобразный или балочный	Цилиндрическая или блинообразная форма.
Чувствительность	Более чувствителен к внешним факторам.	Более прочный и долговечный
Калибровка	Может быть откалиброван только по натяжению или по обоим параметрам.	Часто калибруется для высоких сжимающих нагрузок.
Общие приложения	Крановые весы, испытания на растяжение	Весы платформенные, платформенные.

Выбор правильного тензодатчика

При выборе между тензодатчиками растяжения и сжатия учитывайте следующие факторы:

1. Направление силы. Определите, предполагает ли приложение тянущую или толкающую силу.

2. Требования к мощности: Оцените максимальный вес или силу, которую необходимо измерить.

3. Условия окружающей среды. Учитывайте такие факторы, как колебания температуры и возможные вибрации, которые могут повлиять на точность.

4. Место для установки. Оцените физическое пространство, доступное для установки, поскольку к некоторым тензодатчикам предъявляются особые требования к размеру.

5. Необходимость калибровки. Решите, нужен ли вам тензодатчик, откалиброванный только для одного типа силы, или датчик, способный измерять оба типа.

Заключение

Понимание различий между тензодатчиками растяжения и сжатия необходимо для выбора подходящего устройства для конкретных применений. Хотя оба типа выполняют схожие фундаментальные функции — преобразование механической силы в электрические сигналы — их конструкция, чувствительность и пригодность для применения существенно различаются. Принимая во внимание такие факторы, как направление силы, конструкция и требования конкретного применения, инженеры могут обеспечить точные и надежные измерения в своих системах.

Часто задаваемые вопросы

1. Что такое низкопрофильный тензодатчик?

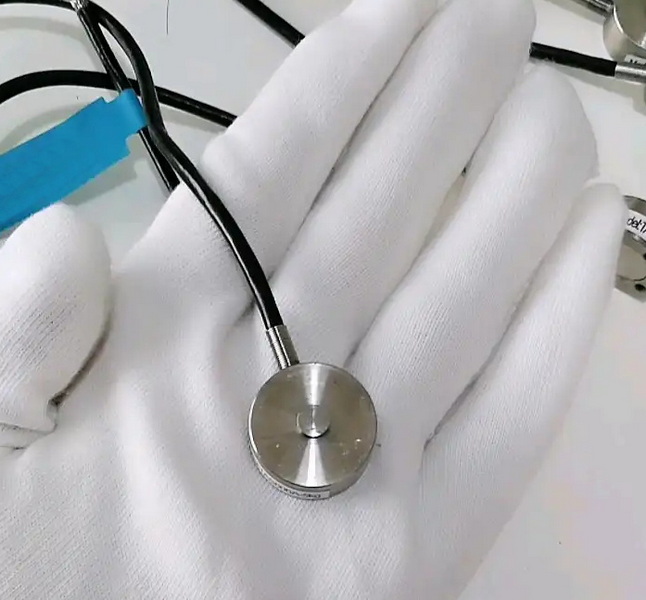

Низкопрофильный тензодатчик — это тип тензодатчика сжатия, разработанный с уменьшенной высотой, чтобы помещаться в ограниченном пространстве, обеспечивая при этом точные измерения.

2. Как откалибровать датчик нагрузки на растяжение?

Калибровка включает в себя применение известных весов к тензодатчику и регулировку его выходного сигнала до тех пор, пока он не будет соответствовать ожидаемым значениям, основанным на этих весах.

3. Можно ли использовать тензодатчики сжатия для измерения растяжения?

Хотя они в первую очередь предназначены для измерения сжатия, некоторые тензодатчики сжатия также могут измерять напряжение, если они специально откалиброваны для двойной функциональности.

4. В каких отраслях обычно используются тензодатчики растяжения и сжатия?

В таких отраслях, как автомобилестроение, аэрокосмическая техника, строительство и пищевая промышленность, часто используются оба типа датчиков веса для различных применений.

5. Как факторы окружающей среды влияют на точность весоизмерительных датчиков?

Условия окружающей среды, такие как изменения температуры, уровень влажности и вибрация, могут привести к ошибкам в измерениях, влияя на чувствительность тензорезисторов или вызывая физическую деформацию самого тензодатчика.
