Усилители являются важными компонентами различных электронных устройств и играют решающую роль в повышении мощности сигнала для аудио-, видео- и коммуникационных систем. В этой статье рассматривается работа усилители, объясняя, как они усиливают сигналы, различные типы усилителей и их применение.

1. Понимание усилителей

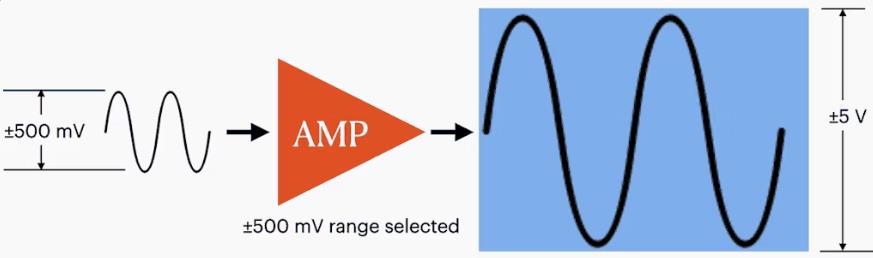

Усилитель — это электронное устройство, увеличивающее амплитуду сигнала. Он принимает слабый входной сигнал и выдает более сильный выходной сигнал, который необходим для управления динамиками, передачи радиоволн или обработки аудио- и видеосигналов. Усилители характеризуются коэффициентом усиления, который представляет собой отношение мощности выходного сигнала к входному [1].

1.1 Основные компоненты усилителя

На изображении показана классическая схема усилителя с общим эмиттером, состоящая из следующих основных компонентов[1]:

- Входной каскад: принимает слабый входной сигнал через C1 (разделительный конденсатор).

- Усилительный элемент: транзистор Q1, усиливающий сигнал.

- Сеть смещения: резисторы R1 и R2.

- Выходной каскад: конденсатор связи C2 и выходная клемма.

2. Анализ схемы и работа

2.1 Функции компонентов

Схема работает посредством нескольких ключевых механизмов[1]:

- Входная связь: C1 блокирует постоянный ток, пропуская сигналы переменного тока.

- Делитель напряжения: R1 и R2 образуют делитель напряжения для правильного смещения транзистора.

- Активный элемент: транзистор Q1 обеспечивает фактическое усиление сигнала.

- Выходная связь: C2 передает усиленный сигнал, блокируя постоянный ток.

- Источник питания: VCC обеспечивает необходимое рабочее напряжение.

2.2 Процесс усиления сигнала

Процесс амплификации состоит из следующих шагов:

1. Входной сигнал поступает через C1.

2. Транзистор Q1 усиливает сигнал на основе смещения, обеспечиваемого R1 и R2.

3. Усиленный сигнал проходит через С2 на выход.

4. Заземляющие соединения завершают цепь цепи.

3. Типы конфигураций усилителей

Общие конфигурации усилителей включают в себя:

Конфигурация	Характеристики	Приложения
Общий эмиттер	Усиление высокого напряжения	Общее назначение
Общий коллектор	Единичный коэффициент усиления напряжения	Буферные этапы
Общая база	Высокий коэффициент усиления по току	Высокочастотный

4. Рекомендации по проектированию

4.1 Выбор компонентов

- Соединительные конденсаторы: размер должен соответствовать желаемой частотной характеристике.

- Резисторы смещения: выбираются для правильной рабочей точки постоянного тока.

- Транзистор: выбирается на основе требований к усилению и частоте.

4.2 Факторы производительности

- Усиление: определяется значениями компонентов схемы.

- Пропускная способность: зависит от паразитных емкостей

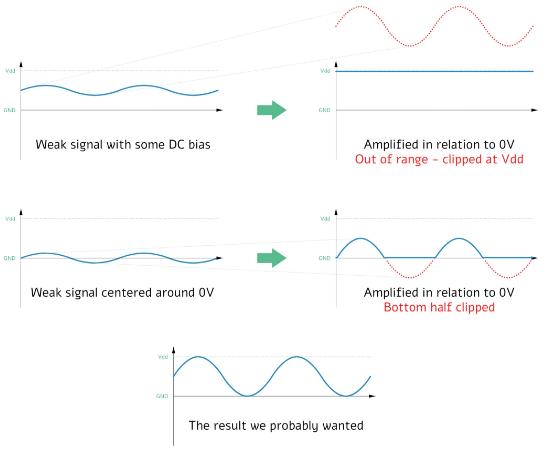

- Искажение: минимизировано за счет правильного смещения

- Шум: снижен благодаря тщательному выбору компонентов.

5. Приложения

Современные приложения включают в себя:

- Усиление звука

- Радиочастотные схемы

- Инструментарий

- Сенсорные интерфейсы

- Системы связи

6. Расширенные концепции

6.1 Частотная характеристика

Отклик усилителя меняется в зависимости от частоты из-за:

- Эффекты связующего конденсатора

- Характеристики транзистора

- Паразитные емкости

6.2 Соображения по импедансу

- Входное сопротивление влияет на нагрузку сигнала

- Выходное сопротивление определяет возможности привода

- Правильное соответствие максимизирует передачу мощности

7. Устранение неполадок и оптимизация

Распространенные проблемы и решения:

- Проблемы смещения постоянного тока

- Искажение сигнала переменного тока

- Ограничения частотной характеристики

- Тепловые соображения

Заключение

Понимание работы усилителя имеет решающее значение для проектирования электроники. Конфигурация с общим эмиттером, показанная на принципиальной схеме, демонстрирует фундаментальные принципы усиления, которые составляют основу для более сложных конструкций. Современные приложения продолжают полагаться на эти базовые концепции, в то же время внедряя новые технологии для повышения производительности.

Часто задаваемые вопросы

1. От чего зависит коэффициент усиления усилителя?

Коэффициент усиления в первую очередь определяется характеристиками транзистора и номиналами R1 и R2 в схеме.

2. Зачем нужны разделительные конденсаторы?

Соединительные конденсаторы (C1 и C2) блокируют напряжение постоянного тока, пропуская сигналы переменного тока, предотвращая помехи постоянного тока между каскадами.

3. Как транзистор усиливает сигнал?

Транзистор управляет большим током коллектора на основе меньшего тока базы, обеспечивая усиление по току и напряжению.

4. Какую роль играют R1 и R2?

R1 и R2 образуют делитель напряжения, который устанавливает правильную рабочую точку постоянного тока (смещение) для транзистора.

5. Как можно улучшить производительность схемы?

Производительность можно повысить за счет оптимизации номиналов компонентов, улучшения управления температурным режимом и снижения шума за счет правильной компоновки.
