Усилители являются важными компонентами различных электронных систем, позволяющими усиливать слабые сигналы до приемлемого уровня. В этой статье рассматриваются механизмы усиления сигнала, изучаются различные типы усилителей, их применение и принципы, управляющие их работой.
Определение усилителя
Усилитель — это двухпортовая электронная схема, которая использует электрическую энергию от источника питания для увеличения амплитуды сигнала. Этот процесс преобразует слабые входные сигналы в более сильные выходные сигналы, делая их пригодными для дальнейшей обработки или передачи.

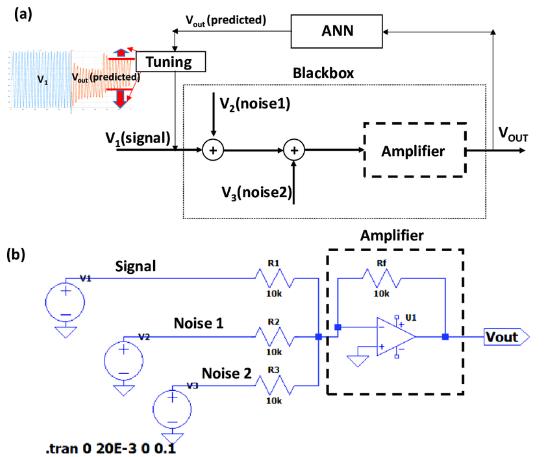

На изображении показана схема усилителя с общим эмиттером, которая является одной из наиболее фундаментальных конфигураций усилителя. Разберем его ключевые составляющие:
- Входной каскад: входной сигнал поступает через разделительный конденсатор C1.
- Сеть смещения: резисторы R1 и R2 устанавливают рабочую точку постоянного тока.
- Активный элемент: транзистор Q1 выполняет фактическое усиление.
- Выходной каскад: Соединительный конденсатор C2 передает усиленный сигнал переменного тока на выход.
- Источник питания: VCC обеспечивает необходимую мощность для усиления.
Усилители можно классифицировать в зависимости от их конструкции и применения:
1. Операционные усилители (ОУ).
- Широко используются в различных приложениях благодаря своей универсальности.
- Можно настроить различные параметры усиления с помощью внешних резисторов.
2. Усилители мощности
- Предназначен для повышения уровня мощности сигнала
- Обычно используется в аудиоустройствах и радиопередатчиках.
3. Инструментальные усилители
- Специально разработан для точного усиления сигнала низкого уровня.
- Часто используется в медицинских устройствах и сенсорных устройствах.
4. Радиочастотные (РЧ) усилители.
- Используется для усиления сигналов в радиочастотном диапазоне.
- Необходим в системах связи.
5. Усилители класса D
- Тип переключающего усилителя, известный своим высоким КПД.
- Обычно используется в аудиоприложениях, где энергоэффективность имеет решающее значение.
Основной принцип работы
Основная операция усилителя заключается в увеличении амплитуды входного сигнала без изменения его исходных характеристик. Это достигается за счет различных электронных компонентов, в первую очередь транзисторов и операционных усилителей.
Ключевые компоненты
1. Транзисторы
- Служить основным усиливающим элементом
- Могут быть сконфигурированы как усилители с общим эмиттером, общим коллектором или общей базой.
2. Резисторы
- Используется для установки коэффициента усиления схемы усилителя.
- Соотношение между входным и выходным напряжением может определяться номиналами резисторов.
3. Механизмы обратной связи
- Отрицательная обратная связь обычно используется для стабилизации усиления и уменьшения искажений.
- Контуры обратной связи позволяют точно контролировать работу усилителя.
Коэффициент усиления усилителя определяется математически как:
Усиление=Выход/Вин
Для конфигурации с общим эмиттером коэффициент усиления по напряжению можно аппроксимировать как:
Av=−RC/re
Где:
- RC – сопротивление коллектора
- re – сопротивление эмиттера переменному току
Частотная характеристика
Усилители ведут себя по-разному на разных частотах:
1. Низкочастотный отклик
- Ограничено номиналами конденсаторов связи
- Конденсаторы большего размера расширяют низкочастотный отклик
2. Высокочастотный отклик
- Влияние паразитных емкостей транзистора
- Определяет ограничения пропускной способности
Температурные эффекты
Температура существенно влияет на характеристики усилителя:
1. Термический разгон
- Повышенная температура приводит к увеличению тока коллектора.
- Требует правильного теплоотвода.
2. Стабильность смещения
- Изменение температуры влияет на параметры транзистора
- Могут потребоваться схемы компенсации.
Энергоэффективность
Различные классы усилителей предлагают разные уровни эффективности:
| Сорт | Эффективность | Линейность | Приложения |
|---|---|---|---|
| A | 25-30% | Отличный | Hi-Fi аудио |
| B | 50-60% | Хороший | Общее использование |
| АБ | 40-50% | Очень хороший | Профессиональный |
| D | >90% | Справедливый | Мобильное аудио |
1. Аудиосистемы
- Системы домашнего кинотеатра
- Профессиональное звуковое оборудование
- Музыкальные инструменты
2. Коммуникации
- Мобильные телефоны
- Радиопередатчики
- Спутниковые системы
3. Медицинское оборудование
- аппараты ЭКГ
- Ультразвуковые аппараты
- Системы мониторинга пациентов
Усилители остаются фундаментом современной электроники, их приложения варьируются от простых аудиоустройств до сложного медицинского оборудования. Понимание принципов их работы, от базовых конфигураций до продвинутых реализаций, имеет решающее значение для разработки эффективных электронных систем. По мере развития технологий усилители продолжают развиваться, приобретая новые функции, сохраняя при этом свою основную функцию усиления сигнала.
Усиление напряжения увеличивает амплитуду сигнала, а усиление мощности увеличивает как напряжение, так и ток, обычно для управления такими нагрузками, как динамики.
Соединительные конденсаторы блокируют постоянный ток при передаче сигналов переменного тока, определяя нижний предел частоты усилителя и предотвращая смещение постоянного тока между каскадами.
Управление температурным режимом предотвращает снижение производительности и потенциальный ущерб от чрезмерного нагрева, особенно в приложениях с высокой мощностью.
Обратная связь повышает стабильность, уменьшает искажения и обеспечивает точный контроль усиления, хотя и может снизить максимально достижимое усиление.
Цифровые технологии обеспечивают точное управление, адаптивную коррекцию и интеграцию с другими системами при сохранении качества сигнала.
