Усилители сигналов являются важными компонентами современных электронных систем, повышая производительность различных устройств за счет усиления слабых сигналов. В этой статье рассматриваются принципы работы усилители сигнала, их типы, приложения и технологии, лежащие в их основе.
Усилители сигнала увеличивают амплитуду входящего сигнала, не изменяя его исходное содержание. Они используются в различных приложениях, включая телекоммуникации, аудиооборудование и медицинские устройства. Понимание того, как работают эти усилители, имеет решающее значение для всех, кто интересуется электроникой или коммуникационными технологиями.

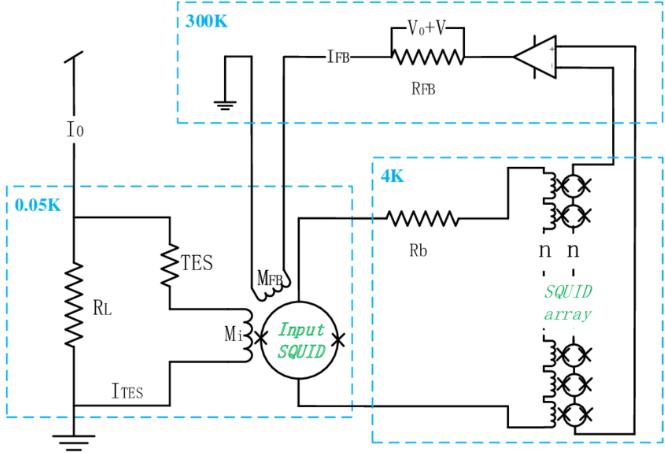

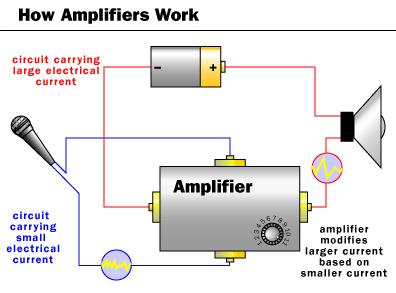

По своей сути усилитель сигнала работает по принципу усиления, который означает увеличение мощности сигнала. Основная операция включает в себя схему на основе транзистора, которая может управлять большим напряжением или током, используя меньший входной сигнал.
На изображении показана базовая схема усилителя с общим эмиттером, которая состоит из:
- Входной конденсатор связи (C1)
- Резисторы смещения (R1 и R2)
- Транзистор (Q1)
- Выходной конденсатор связи (C2)
- Источник питания (VCC)
Эта конфигурация широко используется, поскольку она обеспечивает:
- Усиление напряжения
- Текущий выигрыш
- Прирост мощности
- Инверсия фазы сигнала
Входной сигнал поступает через конденсатор C1, который блокирует любую составляющую постоянного тока, пропуская при этом сигналы переменного тока. R1 и R2 образуют сеть делителя напряжения, которая устанавливает правильную рабочую точку постоянного тока для транзистора.
Смещение сети гарантирует, что:
- Транзистор работает в своей активной области
- Ток коллектора находится примерно посередине между отсечкой и насыщением.
- Сохраняется температурная стабильность
- Достигается правильное согласование импеданса
1. Небольшой входной сигнал модулирует базовый ток.
2. Изменения тока базы контролируют большие изменения тока коллектора.
3. Коллекторный ток, протекающий через R2, создает усиленное выходное напряжение.
4. C2 подает усиленный сигнал переменного тока на выход, блокируя постоянный ток.
Несколько каскадов усилителя можно соединить последовательно для достижения более высокого усиления:
- Первая ступень обеспечивает усиление напряжения
- Второй этап добавляет дополнительное усиление
- Конечный этап обычно соответствует выходному сопротивлению

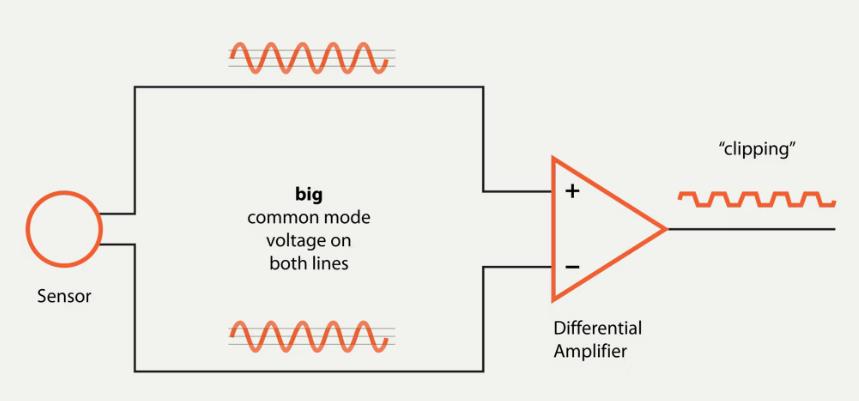

Эти усилители сравнивают два входных сигнала и усиливают их разницу:
- Отказ от общего режима
- Повышенная помехоустойчивость
- Улучшена линейность
- Используется в операционных усилителях.
Усилители должны поддерживать постоянное усиление во всем диапазоне рабочих частот:
- Низкочастотная характеристика ограничена разделительными конденсаторами
- Высокочастотный отклик, на который влияют паразитные емкости
- Пропускная способность определяет полезный рабочий диапазон
- Методы компенсации неравномерности частотной характеристики
Отрицательная обратная связь улучшает характеристики усилителя за счет:
- Стабилизация усиления
- Уменьшение искажений
- Расширение пропускной способности
- Управление входным/выходным сопротивлением
Современные микросхемы включают в себя полноценные системы усилителей:
- Несколько этапов на одном чипе
- Встроенные схемы смещения
- Температурная компенсация
- Цепи защиты
Цифровые усилители обеспечивают высокую эффективность:
- Широтно-импульсная модуляция (ШИМ)
- Низкое энергопотребление
- Снижение тепловыделения
- Компактный размер
Радиочастотные усилители требуют особого внимания:
- Согласование импеданса
- Нейтрализация
- Стабильность на высоких частотах
- Возможность управления мощностью
Используется в приложениях точных измерений:
- Высокий коэффициент подавления синфазного сигнала
- Низкое напряжение смещения
- Отличная стабильность
- Точный контроль усиления
Рассеяние тепла имеет решающее значение для производительности усилителя:
- Конструкция радиатора
- Термическая муфта
- Вопросы воздушного потока
- Мониторинг температуры
Чистая энергия необходима:
- Регулирование напряжения
- Отказ от пульсации
- Текущие возможности
- Цепи защиты
Усилители сигнала — это сложные электронные устройства, которые требуют тщательного проектирования по многим аспектам. От базовых конфигураций транзисторов до современных интегральных схем понимание принципов их работы необходимо для оптимальной реализации в различных приложениях. Эта область продолжает развиваться благодаря новым технологиям и повышению эффективности, что делает усилители сигналов захватывающей областью электронной техники.
Усилитель сигнала — это электронное устройство, которое увеличивает амплитуду входящего электрического сигнала, сохраняя при этом его основные характеристики и форму сигнала.
Усиление определяет соотношение выходного и входного сигналов. Более высокий коэффициент усиления обеспечивает большее усиление, но его необходимо тщательно контролировать, чтобы предотвратить искажения и сохранить стабильность.
Базовая схема усилителя включает в себя резисторы смещения, разделительные конденсаторы, транзистор или активное устройство и источник питания, которые работают вместе для усиления сигнала.
Правильное смещение гарантирует, что транзистор работает в своей активной области, обеспечивая линейное усиление и стабильную работу в различных условиях и температурах.
Современные усилители включают в себя интегральные схемы, цифровую обработку и усовершенствованные системы обратной связи, обеспечивая повышенную эффективность, меньшие размеры и лучшую производительность, чем традиционные конструкции с дискретными компонентами.
