● Определение усилителя сигнала
● Как работают усилители сигнала
● Применение усилителей сигнала
● Преимущества использования усилителей сигнала
● Проблемы, связанные с усилением сигнала
● Будущие тенденции в усилении сигнала
>> 1. Какова основная функция усилителя сигнала?
>> 2. Какие существуют основные типы усилителей сигнала?
>> 3. Как усилители сигнала улучшают телекоммуникации?
>> 4. Есть ли какие-либо недостатки в использовании усилителей сигнала?
>> 5. В каких отраслях чаще всего используются усилители сигнала?
Усилители сигнала являются важнейшими компонентами современной электроники, играющими жизненно важную роль в различных приложениях, от телекоммуникаций до аудиосистем. В этой статье рассматриваются определение, типы, принципы работы, приложения, преимущества, проблемы и будущие тенденции. усилители сигнала в современных технологиях.
Усилитель сигнала — это электронное устройство или схема, которая увеличивает амплитуду напряжения или тока входящего сигнала. Основная функция усилителя сигнала — повысить мощность слабых сигналов без изменения их исходной формы или характеристик. Такое усиление позволяет улучшить передачу и обработку сигналов в различных устройствах и системах.
Усилители сигнала работают за счет потребления энергии от источника питания для увеличения амплитуды входного сигнала. Выходной сигнал представляет собой увеличенную версию входного сигнала, в идеале сохраняющую те же характеристики формы сигнала. Однако идеальное усиление теоретически невозможно из-за реальных ограничений, таких как шум и искажения.
Основную работу усилителя можно понять через три его основных компонента: входной каскад, каскад усиления и выходной каскад.
1. Входной этап: Этот каскад принимает входящий сигнал и подготавливает его к усилению. Часто он включает в себя фильтры для удаления нежелательного шума.

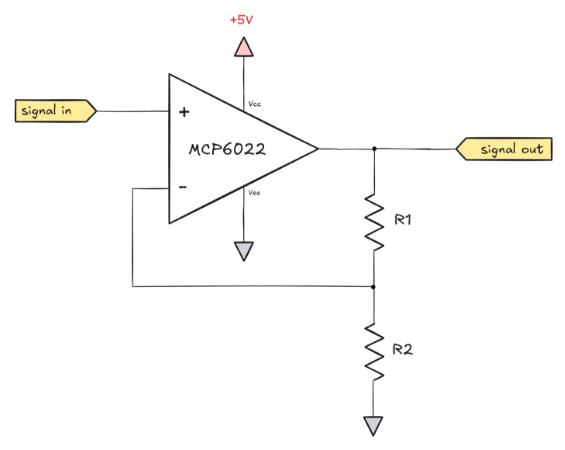

2. Этап усиления: Вот где происходит фактическое усиление. Стадия усиления увеличивает амплитуду входного сигнала с помощью различных методов, включая транзисторы или операционные усилители.
3. Выходной каскад: Выходной каскад передает усиленный сигнал следующему компоненту системы. Он также может включать дополнительную фильтрацию, чтобы гарантировать передачу только нужных частот.
Усилители сигнала можно разделить на несколько категорий в зависимости от их применения и эксплуатационных характеристик:
1. Усилители слабого сигнала: Они предназначены для усиления сигналов очень низкого уровня, часто встречающихся в таких приложениях, как аудиоплееры и беспроводные приемники. Они должны генерировать минимальный внутренний шум и при этом значительно усиливать входной сигнал.
2. Усилители мощности: Усилители мощности, используемые в основном в аудиосистемах и радиовещании, повышают уровень мощности сигналов для управления динамиками или передачи на большие расстояния. Они характеризуются эффективностью и выходной мощностью.
3. Операционные усилители (ОУ): Эти универсальные компоненты используются в различных приложениях, включая фильтрацию, преобразование сигналов и математические операции с сигналами. Операционные усилители могут усиливать сигналы как переменного, так и постоянного тока.
4. Инструментальные усилители: Эти усилители, предназначенные для точных измерений, обеспечивают высокий коэффициент усиления, отличную линейность и низкий уровень шума, что делает их идеальными для формирования сигналов датчиков.
5. Радиочастотные (РЧ) усилители: Используемые в системах связи радиочастотные усилители усиливают радиочастотные сигналы для передачи или приема, обеспечивая четкую связь на расстоянии.
6. Видеоусилители: Эти усилители специально разработаны для обработки видеосигналов, обеспечивая высокую точность передачи видео для телевизоров и камер.
7. Дифференциальные усилители: Эти усилители усиливают разницу между двумя входными сигналами, подавляя при этом любой общий шум или помехи, присутствующие на обоих входах.
Усилители сигнала являются неотъемлемой частью многих отраслей промышленности и приложений:
- Телекоммуникации: Повышение качества передачи голоса и данных на большие расстояния с помощью вышек сотовой связи и спутниковой связи.
- Аудиосистемы: Использование динамиков в системах громкой связи, домашних кинотеатрах и музыкальных инструментах для создания высококачественного звука.
- Медицинские приборы: Усиление сигналов датчиков для точного мониторинга жизненно важных показателей в медицинских приборах.

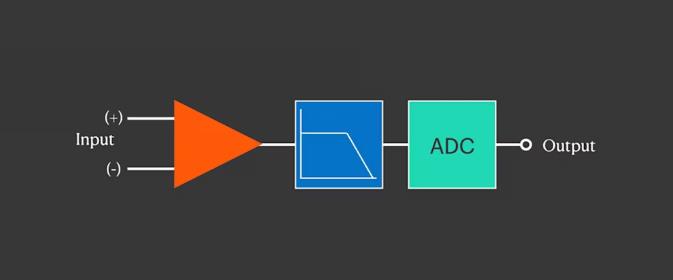

- Системы сбора данных (DAQ): Усиление слабых сигналов от датчиков для обеспечения совместимости с аналого-цифровыми преобразователями (АЦП), что имеет решающее значение для точного сбора данных.
- Бытовая электроника: Встречается в таких устройствах, как телевизоры и радиоприемники, для улучшения качества звука и четкости сигнала.
- Системы наблюдения: В камерах видеонаблюдения усилители усиливают видеосигналы, обеспечивая более четкое изображение на больших расстояниях.
- Автомобильные приложения: Используется в автомобильных аудиосистемах для улучшения качества звука и в системах связи транспортных средств для улучшения связи.
Использование усилителей сигнала дает ряд преимуществ:
- Улучшенное качество сигнала: Увеличивая амплитуду слабых сигналов, усилители повышают четкость и уменьшают шумовые помехи.
- Расширенный диапазон передачи: Усиленные сигналы могут передаваться на большие расстояния без ухудшения качества, что важно для систем связи.
- Универсальность: Усилители сигналов можно адаптировать для различных применений в разных отраслях, что делает их незаменимыми компонентами современных технологий.
- Повышенная эффективность системы: Усиливая слабые сигналы перед обработкой или передачей, усилители помогают поддерживать общую эффективность системы.
- Повышенная производительность в высокочастотных приложениях: Радиочастотные усилители гарантируют, что высокочастотные сигналы остаются достаточно сильными для эффективной передачи без потери качества.
Несмотря на свои преимущества, усилители сигнала сталкиваются с определенными проблемами:
- Введение шума: Каждый усилитель вносит в систему определенный уровень шума, который может повлиять на общую производительность. Конструкторы стремятся минимизировать этот шум посредством тщательного выбора компонентов и методов проектирования схем.
- Искажение: Нелинейность усиления может привести к искажению выходного сигнала, влияя на точность воспроизведения, особенно в аудиоприложениях. Для решения этой проблемы часто используются высококачественные компоненты и механизмы обратной связи.
- Сложные требования к проектированию: Усилители высокой мощности часто требуют сложной конструкции и точного подбора компонентов, что увеличивает сложность производства и стоимость.
- Управление температурой: Поскольку усилители усиленно работают над усилением сигналов, они выделяют тепло, которым необходимо эффективно управлять, чтобы предотвратить повреждение или ухудшение характеристик.
По мере развития технологий развиваются и усилители сигнала:
1. Интеграция с цифровыми технологиями: Развитие цифровой связи требует более сложных методов усиления, которые могут эффективно обрабатывать цифровые сигналы, сводя к минимуму задержку.
2. Миниатюризация: Достижения в области полупроводниковых технологий позволяют создавать меньшие по размеру и более эффективные усилители, которые можно интегрировать в компактные устройства без ущерба для производительности.
3. Интеллектуальные решения по усилению: Интеграция искусственного интеллекта (ИИ) в конструкцию усилителя может привести к созданию адаптивных методов усиления, которые оптимизируют производительность в зависимости от условий реального времени.
4. Фокус на устойчивое развитие: По мере роста экологических проблем наблюдается стремление к разработке энергоэффективных усилителей, которые потребляют меньше энергии и при этом обеспечивают высокую производительность.
5. Расширенные возможности подключения: С появлением технологии 5G и далее новые конструкции усилителей будут сосредоточены на поддержке более высоких частот и более широкой полосы пропускания для улучшения возможности подключения.
Усилители сигналов являются фундаментальными компонентами, которые повышают производительность различных электронных систем за счет усиления слабых сигналов для улучшения передачи и обработки. Их разнообразные применения в телекоммуникациях, аудиосистемах, медицинских приборах, бытовой электронике, автомобильной технике и наблюдении подчеркивают их важность в современных технологиях. Хотя такие проблемы, как появление шума и искажений, сохраняются, достижения в конструкции усилителей продолжают смягчать эти проблемы. В будущем инновации, основанные на интеграции цифровых технологий и устойчивом развитии, будут формировать будущую картину усиления сигнала.
Основная функция усилителя сигнала — увеличение амплитуды входящего электрического сигнала без изменения его исходной формы или характеристик.
К основным типам относятся усилители слабого сигнала, усилители мощности, операционные усилители (ОУ), инструментальные усилители, усилители радиочастоты (РЧ), видеоусилители и дифференциальные усилители.
Усилители сигнала улучшают качество передачи голоса и данных на большие расстояния, усиливая слабые сигналы перед их передачей через вышки сотовой связи или системы спутниковой связи.
Да, к недостаткам относятся потенциальное введение шума в систему, искажение выходных сигналов из-за нелинейностей во время процессов усиления, сложные требования к проектированию, которые могут увеличить производственные затраты, а также проблемы управления температурным режимом из-за выделения тепла во время работы.
Усилители сигнала обычно используются в различных отраслях, включая телекоммуникации (сотовые сети), аудиосистемы (домашние кинотеатры), медицинские устройства (оборудование для мониторинга), системы сбора данных (обработка данных датчиков), бытовую электронику (телевизоры), автомобильные приложения (автомобильное аудио). и системы наблюдения (камеры видеонаблюдения).
