В мире измерения силы и технологий датчиков силы понимание тонкостей датчик нагрузки уравнения имеют решающее значение для точной интерпретации и применения данных. В этой статье подробно рассматривается уравнение датчика нагрузки на растяжение и исследуется его потенциальное использование как для сценариев растяжения, так и для сценариев сжатия. Мы рассмотрим основные принципы, практическое применение и ограничения использования этого уравнения в различных контекстах измерения силы.
Прежде чем мы углубимся в особенности уравнения датчика силы растяжения, важно понять фундаментальные концепции датчиков силы растяжения и их работы.

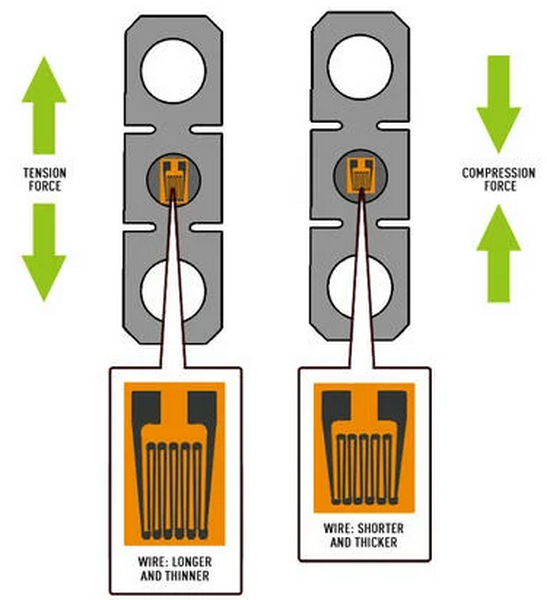

Тензодатчик — это датчик силы, который преобразует механическую силу в электрический сигнал. Это сердце многих систем взвешивания и приложений для измерения силы. Тензодатчики бывают различных типов, включая датчики растяжения, сжатия и комбинированные датчики.

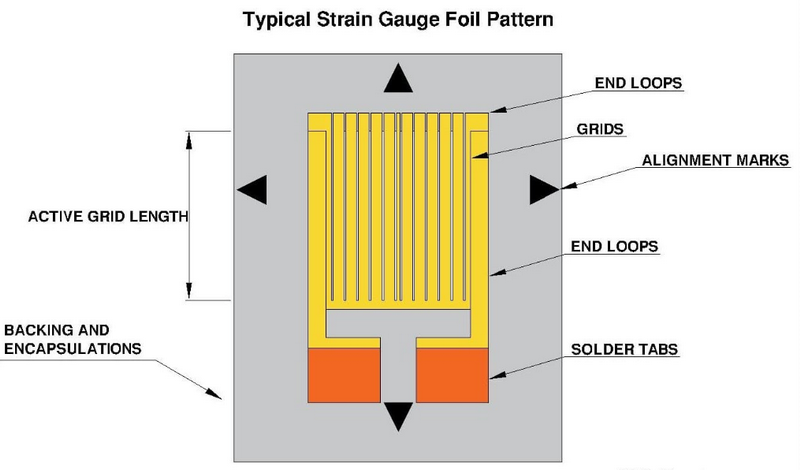

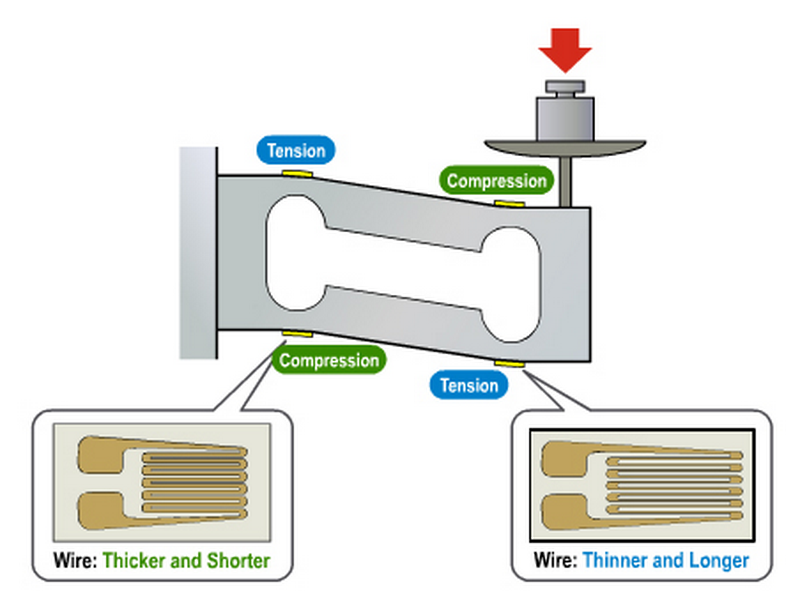

В тензодатчиках обычно используются тензодатчики для измерения деформации элемента конструкции под действием приложенной силы. По мере увеличения силы тензорезисторы испытывают изменение электрического сопротивления, которое затем преобразуется в измеримый электрический сигнал.
Уравнение тензодатчика растяжения представляет собой математическое представление взаимосвязи между приложенной силой и электрическим выходом тензодатчика. В простейшей форме уравнение датчика нагрузки на растяжение можно выразить как:
F=k×V
Где:
- F это приложенная сила
- k калибровочный коэффициент или чувствительность тензодатчика
- V выходное напряжение
Это линейное уравнение предполагает прямую пропорциональность между приложенной силой и выходным сигналом. Однако на практике уравнение датчика силы растяжения часто включает дополнительные члены для учета нелинейностей и факторов окружающей среды.
Более полное уравнение датчика растяжения может выглядеть следующим образом:
Ф=А₀+А₁В+А₂V₂+А₃V₃
Где A₀, A₁, A₂ и A₃ — коэффициенты, определенные во время калибровки для учета различных факторов, влияющих на производительность весоизмерительного датчика.
Теперь давайте обратимся к центральному вопросу: можете ли вы использовать уравнение датчика растяжения как для растяжения, так и для сжатия?
Теоретически основные принципы, лежащие в основе уравнения датчика нагрузки на растяжение, могут быть применены к сценариям сжатия. Тензометрические датчики в тензодатчике реагируют на деформацию независимо от того, является ли сила тянущей (растяжение) или толкающей (сжатие).
Хотя фундаментальная концепция остается прежней, существует несколько практических соображений при применении уравнения датчика нагрузки на растяжение к сжатию:
1. Конструкция тензодатчика. Тензодатчики растяжения специально разработаны для выдерживания тяговых усилий. Их конструктивные элементы и расположение тензодатчиков оптимизированы для измерения натяжения.
2. Калибровка. Тензодатчики обычно калибруются для использования по назначению. Тензодатчик растяжения, откалиброванный по силам растяжения, может не давать точных показаний при использовании при сжатии без надлежащей повторной калибровки.
3. Нелинейности. Поведение тензодатчика может незначительно отличаться при растяжении и сжатии, особенно в крайних пределах его диапазона.
4. Механические аспекты. Точки крепления и приложения силы для измерений растяжения и сжатия часто различаются, что может повлиять на реакцию тензодатчика.
Чтобы использовать уравнение тензодатчика растяжения для сжатия, может потребоваться несколько корректировок:
1. Соглашение о знаках. Возможно, уравнение придется изменить, чтобы учесть противоположное направление силы. Часто это связано с изменением знака определенных терминов.
2. Повторная калибровка. Датчик нагрузки следует повторно откалибровать, используя известные силы сжатия, чтобы определить новые коэффициенты для уравнения.
3. Компенсация нелинейности. В уравнении могут потребоваться дополнительные члены для компенсации любого нелинейного поведения, специфичного для сжимающей нагрузки.
4. Механическая адаптация. Для обеспечения правильного приложения силы сжатия к тензодатчику могут потребоваться соответствующие приспособления и адаптеры.
Давайте рассмотрим несколько реальных примеров, когда датчики нагрузки на растяжение были адаптированы для измерений на сжатие:
На производственном предприятии тензодатчик растяжения был перепрофилирован для взвешивания на сжатие. Инженеры повторно откалибровали тензодатчик и изменили уравнение датчика растяжения, чтобы учесть новое направление силы. Они обнаружили, что при правильной калибровке и настройке уравнения датчик нагрузки на растяжение адекватно работает при умеренных нагрузках на сжатие.
Исследовательской лаборатории необходимо было провести испытания образцов материалов как на растяжение, так и на сжатие. Вместо того, чтобы покупать отдельные тензодатчики, они использовали один тензодатчик S-типа, способный измерять обе силы. Они разработали единое уравнение, которое может учитывать как растяжение, так и сжатие, путем включения коэффициента направления и корректировки калибровочных коэффициентов в зависимости от типа силы.
Хотя в некоторых случаях можно адаптировать уравнение датчика силы растяжения для сжатия, существуют важные ограничения, которые следует учитывать:
1. Точность. Точность измерений сжатия с использованием тензодатчика растяжения может быть нарушена, особенно в крайних пределах диапазона измерения.
2. Защита от перегрузки. Тензодатчики растяжения могут не иметь такой же защиты от перегрузки при сжатии, что потенциально может привести к повреждению в случае приложения чрезмерной силы.
3. Гистерезис. Тензодатчик может иметь разные характеристики гистерезиса при сжатии и растяжении.
4. Соответствие законодательству и нормативным требованиям. В некоторых отраслях использование весоизмерительного датчика не по назначению может не соответствовать нормативным стандартам или требованиям законодательства.
Чтобы обеспечить точные и надежные измерения силы, примите во внимание следующие рекомендации:
1. Используйте специальные датчики силы. По возможности используйте датчики силы, специально разработанные для того типа силы, которую вы измеряете (растяжение или сжатие).
2. Правильная калибровка. Регулярно калибруйте датчики веса с использованием отслеживаемых стандартов и убедитесь, что калибровка охватывает весь диапазон ожидаемых сил.
3. Компенсация воздействия окружающей среды. Учитывайте факторы окружающей среды, такие как температура и влажность, в уравнениях весоизмерительных датчиков.
4. Регулярная проверка. Периодически проверяйте точность ваших измерений, используя известные веса или силы.
5. Проконсультируйтесь с экспертами. В случае сомнений проконсультируйтесь с производителями датчиков силы или экспертами по метрологии, чтобы обеспечить правильное применение уравнений весоизмерительных датчиков.
Уравнение датчика силы растяжения в некоторых случаях можно адаптировать для использования в сценариях сжатия. Однако эта адаптация имеет несколько предостережений и потенциальных ограничений. Хотя основные принципы измерения деформации применимы как к растяжению, так и к сжатию, конкретная конструкция, калибровка и применение датчиков силы могут существенно повлиять на их характеристики в различных направлениях силы.
Для оптимальной точности и надежности обычно рекомендуется использовать датчики веса, разработанные специально для типа измеряемой силы. Если датчик нагрузки на растяжение необходимо использовать для сжатия (или наоборот), необходима тщательная повторная калибровка, модификация уравнения и тщательный учет ограничений.
По мере развития технологий мы можем увидеть более универсальные тензодатчики и сложные уравнения, которые смогут легко обрабатывать как силы растяжения, так и сжатия. До тех пор понимание нюансов уравнений весоизмерительных датчиков и их правильное применение остаются решающими для точного измерения силы в различных отраслях и приложениях.
Тензодатчики растяжения предназначены для измерения сил тяги, а датчики нагрузки сжатия — для измерения толкающих сил. Основное отличие заключается в их конструктивной конструкции и расположении тензорезисторов для оптимизации точности измерений для соответствующих направлений силы.
Не все тензодатчики растяжения подходят для измерения сжатия. Хотя некоторые тензодатчики S-типа предназначены как для растяжения, так и для сжатия, многие тензодатчики растяжения оптимизированы исключительно для растягивающих усилий и могут не обеспечивать точные показания или не выдерживать силы сжатия без повреждений.
Температура может существенно повлиять на производительность тензодатчиков. Уравнение датчика нагрузки на растяжение часто включает в себя условия температурной компенсации для учета теплового расширения и изменений свойств материала. Правильная температурная компенсация имеет решающее значение для поддержания точности в различных условиях окружающей среды.
Гистерезис в тензодатчиках означает разницу в выходных показаниях, когда одна и та же сила прикладывается, а затем снимается. Это может повлиять как на измерения растяжения, так и на сжатие. Уравнению датчика силы растяжения может потребоваться учитывать эффекты гистерезиса, особенно при адаптации для использования в сценариях сжатия.
Частота повторной калибровки тензодатчиков зависит от различных факторов, включая интенсивность использования, условия окружающей среды и нормативные требования. Как правило, рекомендуется проводить повторную калибровку датчиков веса не реже одного раза в год или чаще в требовательных приложениях или когда точность имеет решающее значение.
