Тензодатчики растяжения — это важные устройства, используемые для измерения растягивающих усилий в различных приложениях, включая строительство, производство и исследования. Эти датчики преобразуют механическую силу в электрический сигнал, позволяя точно измерять напряжение, оказываемое на материалы или конструкции. В этой статье будут рассмотрены основы датчики нагрузки на растяжение, их применение, процедуры установки и методы калибровки.
Тензодатчик растяжения — это тип датчика силы, разработанный специально для измерения растягивающих сил — сил, которые тянут или растягивают объект. В отличие от датчиков силы сжатия, которые измеряют силы, действующие на объект, датчики силы растяжения калибруются для измерения сил, приложенных в направлении тяги. Они широко используются в различных отраслях промышленности для взвешивания подвешенных грузов, контроля натяжения кабелей и обеспечения структурной целостности.
В датчиках силы растяжения обычно используются тензодатчики, прикрепленные к элементу конструкции. При приложении растягивающей силы элемент слегка деформируется, вызывая изменения сопротивления внутри тензорезисторов. Это изменение преобразуется в электрический сигнал, который можно измерить и интерпретировать как значение силы. Наиболее распространенные конфигурации датчиков силы растяжения включают в себя:
- Тензодатчики S-типа: эти тензодатчики имеют форму буквы S и могут измерять как растяжение, так и сжатие.
- Натяжные звенья: используются в основном для подъемных работ.
- Стержневые тензодатчики: часто используются в промышленных условиях, где необходимо измерять большие силы.
Тензодатчики растяжения универсальны и находят применение в различных областях:
- Строительство: контроль натяжения тросов, используемых для поддержки конструкции.
- Производство: Измерение натяжения проводов и кабелей во время производственных процессов.
- Аэрокосмическая отрасль: проверка прочности на разрыв материалов, используемых в компонентах самолетов.
- Морское судоходство: Обеспечение безопасности и надежности швартовных линий и буксирных тросов.
- Исследования: Оценка механических свойств новых материалов при растягивающих нагрузках.
Установка датчика силы растяжения требует тщательного подхода к его монтажу и подключению. Для правильной установки выполните следующие действия:
Перед началом установки убедитесь, что у вас есть все необходимые инструменты и оборудование:
- Тензодатчик растяжения
- Крепежные детали (винты, шайбы)
- Провода для электрических соединений
- Совместимая система сбора данных или микроконтроллер (например, Arduino)
Процесс монтажа может различаться в зависимости от типа используемого датчика силы растяжения:

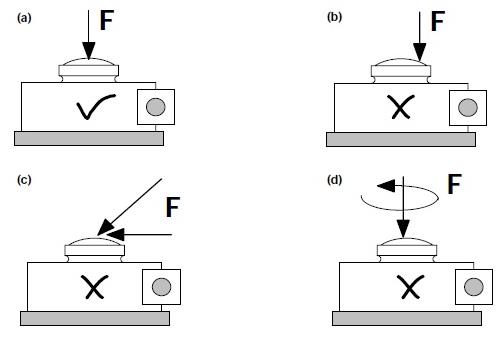

- Тензодатчики S-типа: монтируйте их, используя резьбовые отверстия на обоих концах. Убедитесь, что они выровнены правильно, чтобы избежать возникновения изгибающих моментов, которые могут повлиять на точность.
- Натяжные звенья: прикрепите их непосредственно к испытуемому подъемному устройству или конструкции.
- Стержневые датчики силы: их следует устанавливать между двумя пластинами в конфигурации «Z» для точного измерения растягивающих усилий без создания крутящего момента.
Убедитесь, что все соединения надежны и в сборке нет люфта.
Подключите тензодатчик к вашей системе сбора данных или микроконтроллеру:
- Определите выходные провода тензодатчика (обычно имеют цветовую маркировку).
- Подключите эти провода к соответствующим клеммам вашего усилителя или микроконтроллера в соответствии со спецификациями производителя.
Например, если вы используете усилитель HX711 с Arduino, следуйте следующей базовой схеме подключения:
Усилитель тензодатчика HX711
Красный провод ---> E+
Черный провод ---> E-
Белый провод ---> А+
Зеленый провод ---> A-
Обязательно дважды проверьте соединения перед включением системы.
Калибровка имеет решающее значение для обеспечения точных измерений с помощью датчика силы растяжения. Вот как его эффективно откалибровать:
Прежде чем применять какие-либо известные веса, обнулите показания датчика веса. Этот шаг гарантирует, что любые остаточные силы не повлияют на ваши измерения.
Постепенно применяйте известные веса к тензодатчику, записывая выходные показания вашей системы сбора данных. Для точной калибровки важно использовать гири, которые охватывают ожидаемый рабочий диапазон.
Например:
| Прилагаемый вес (кг) | Выходное показание (мВ/В) |
|---|---|
| 0 | 0 |
| 10 | 1.0 |
| 20 | 2.0 |
| 30 | 3.0 |
Постройте график известных весов против соответствующих выходных показаний, чтобы создать калибровочную кривую. Эту кривую можно затем использовать для точной интерпретации будущих измерений.
При работе с датчиками силы растяжения вы можете столкнуться с некоторыми распространенными проблемами:
- Непостоянные показания: убедитесь, что все соединения надежны, и проверьте наличие механических люфтов в вашей установке.
- Дрейфующие показания: это может указывать на колебания температуры или электрические помехи; рассмотрите возможность экранирования проводки или повторной калибровки в стабильных условиях.
Тензодатчики растяжения являются незаменимыми инструментами для точного измерения растягивающих усилий в различных отраслях промышленности. Понимание процессов их работы, настройки и калибровки имеет решающее значение для получения надежных измерений. Следуя передовым практикам во время установки и регулярно калибруя свое оборудование, вы можете обеспечить точные показания, которые способствуют безопасности и производительности в инженерных приложениях.
Тензодатчик растяжения измеряет силы растяжения — силы, которые тянут или растягивают объект — путем преобразования механической деформации в электрический сигнал.
Чтобы установить тензодатчик растяжения, надежно закрепите его с помощью соответствующего оборудования, подключите к системе сбора данных, следуя инструкциям по подключению, и убедитесь в отсутствии механического люфта в сборке.
Тензодатчики растяжения используются в строительстве, производстве, аэрокосмических испытаниях, морских операциях и исследованиях для мониторинга растягивающих сил в различных материалах и конструкциях.
Калибровка выполняется путем обнуления всех остаточных показаний, применения известных весов при записи выходных показаний и создания калибровочной кривой на основе этих измерений.
Проверьте все соединения на безопасность и проверьте наличие механических люфтов в вашей установке; при необходимости выполните повторную калибровку в стабильных условиях.
