Тензодатчики — это важные устройства, используемые в различных приложениях для измерения веса или силы. Они преобразуют механическую силу в электрический сигнал, что позволяет проводить точные измерения. Понимание того, как рассчитать нагрузку с помощью уравнение тензодатчика имеет решающее значение для инженеров, техников и всех, кто занимается системами взвешивания. Эта статья проведет вас через процесс расчета нагрузки с использованием уравнений тензодатчиков, предоставит примеры, диаграммы и видеоролики для улучшения вашего понимания.

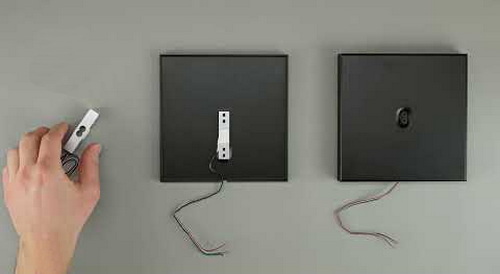

Тензодатчик — это тип преобразователя, который преобразует силу или вес в электрический сигнал. Наиболее распространенным типом тензодатчика является тензодатчик, в котором используется принцип тензодатчиков, расположенных в конфигурации моста Уитстона. При приложении нагрузки тензорезисторы деформируются, вызывая изменение сопротивления, которое можно измерить как выходное напряжение.
- Тензодатчики: они наиболее широко используются из-за их точности и надежности. Они действуют по принципу изменения сопротивления тензорезисторов.
- Гидравлические тензодатчики: они используют давление жидкости для измерения силы и часто используются в тяжелых условиях эксплуатации.
- Пневматические тензодатчики: они работают на основе давления воздуха и подходят для сред, требующих искробезопасности.
Основное уравнение для расчета силы от тензодатчика:
Ф=С×В
Где:
- F = Сила (Н или фунт-сила)
- S = Чувствительность (мВ/В)
- V = Выходное напряжение тензодатчика (мВ)
Предположим, у вас есть тензодатчик с чувствительностью 2 мВ/В и выходным напряжением 4 мВ при приложении известной нагрузки. Силу можно рассчитать следующим образом:
F=2мВ В×4мВ=8Н
Чувствительность определяется как выходное напряжение на единицу приложенной силы. Это имеет решающее значение для преобразования электрического сигнала обратно в значимое измерение силы или веса.
1. См. техническое описание весоизмерительного датчика: производители указывают значения чувствительности в мВ/В.
2. Калибровка: примените известные веса и измерьте соответствующие выходные напряжения, чтобы определить чувствительность.
Калибровка тензодатчика обеспечивает точные показания. Процесс калибровки включает в себя:
1. Калибровка нуля: Измерьте выходной сигнал при отсутствии нагрузки, чтобы установить базовую линию.
2. Калибровка известной нагрузки: примените известный вес и запишите выходное напряжение.
3. Рассчитайте чувствительность: используйте формулу S=F/V.
На точность измерений весоизмерительных датчиков могут влиять несколько факторов:
- Изменения температуры: Изменения температуры могут повлиять на сопротивление и выходную мощность.
- Механическое напряжение: внеосевые нагрузки могут привести к ошибкам.
- Электрический шум: помехи от других электронных устройств могут исказить показания.
Для более точных приложений, особенно при работе с нелинейностями, можно использовать полиномиальные уравнения:
Ответ=A0+A1×F+A2×F⊃2;+A3×F⊃3;
Где A0,A1,A2,A3 — коэффициенты, определяемые при калибровке.
И наоборот, если вы хотите найти силу с учетом выходного отклика:
F=B0+B1×Ответ+B2×Ответ⊃2;+B3×Ответ⊃3;
Эти уравнения позволяют проводить более точные расчеты за счет учета нелинейного поведения датчиков веса.
Тензодатчики используются в различных отраслях промышленности, в том числе:
- Производство: Для контроля качества и обработки материалов.
- Розничная торговля: На весах для продажи товаров.
- Аэрокосмическая промышленность: для испытаний материалов под нагрузкой.
Чтобы лучше понять тензодатчики и их работу, посмотрите эти информативные видеоролики:
- Понимание тензодатчиков
Расчет нагрузки с использованием уравнения датчика нагрузки требует понимания как основных принципов, так и передовых методов, применимых к конкретным сценариям. Выполняя описанные выше шаги — определение чувствительности, калибровку вашей системы и применение соответствующих уравнений — вы можете добиться точных измерений в различных приложениях.
По мере развития технологий понимание этих концепций становится все более важным для обеспечения точности измерительных систем.
Датчик веса измеряет вес или силу путем преобразования механической энергии в электрический сигнал.
Калибровка выполняется путем измерения выходного сигнала при нулевой нагрузке и применения известных весов при записи соответствующих выходных данных.
Изменения температуры, механическое напряжение от внеосевых нагрузок и электрический шум могут повлиять на точность.
Да, но убедитесь, что они откалиброваны правильно, чтобы обеспечить согласованность измерений разных типов.
Чувствительность означает, какое выходное напряжение (в мВ) соответствует каждой единице приложенной силы (в Н или фунт-силе).
