Тензодатчики являются важными компонентами в различных отраслях промышленности, выполняя роль преобразователей силы в измеримые электрические сигналы. Они могут измерять как силы сжатия, так и растяжения, что делает их универсальными инструментами для самых разных применений: от промышленного взвешивания до мониторинга конструкций. В этой статье рассматриваются виды тензодатчики которые могут измерять как сжатие, так и растяжение, их принципы работы, применение, преимущества и некоторые общие вопросы, связанные с их использованием.
Тензодатчик — это тип преобразователя силы, который преобразует механическую силу в электрический сигнал. В наиболее распространенных типах датчиков веса используются тензодатчики, сопротивление которых изменяется при деформации под нагрузкой. Это изменение сопротивления измеряется и преобразуется в электрический сигнал, пропорциональный приложенной силе.
Тензодатчики можно разделить на категории в зависимости от их конструкции и типа измеряемой силы:
- Тензодатчики сжатия: предназначены для измерения сил, приложенных в направлении вниз.
- Тензодатчики растяжения: предназначены для измерения сил, приложенных вверх или в направлении тяги.
- Тензодатчики сжатия/растяжения: способны измерять оба типа сил.

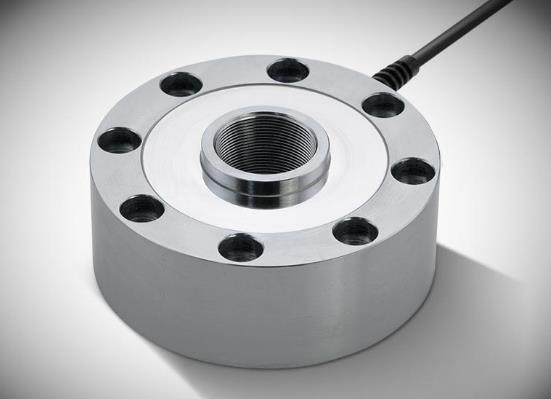

Тензодатчики сжатия/растяжения специально разработаны для работы с обоими типами сил. Они обычно используются в приложениях, где нагрузка может переключаться между растяжением и сжатием, например, при испытаниях материалов или мониторинге конструкций.
- Конструктивные особенности: эти тензодатчики часто имеют резьбовые концы для облегчения установки и могут быть компактными для использования в ограниченном пространстве.
- Применение: используется в испытательных машинах, промышленной автоматизации и любых приложениях, где требуются оба типа измерения силы.

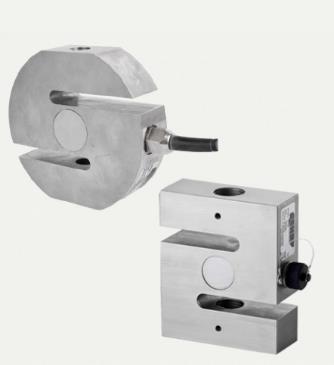

Тензодатчики с S-образной балкой названы в честь своей характерной S-образной конструкции. Это универсальные датчики, которые могут измерять как растяжение, так и сжатие.
- Преимущества: они обеспечивают превосходное отклонение боковой нагрузки, что делает их идеальными для динамических применений.
- Применение: обычно используется в автомобильных весах, взвешивании резервуаров и управлении производственными процессами.
Тензодатчики контейнера — это надежные устройства, предназначенные в первую очередь для измерения сжатия, но в зависимости от их конфигурации их также можно использовать для измерения растяжения.
- Конструкция: обычно изготавливается из нержавеющей стали и герметично закрывается для защиты от суровых условий окружающей среды.
- Применение: идеально подходит для сценариев статического взвешивания с высокой производительностью, таких как мостовые весы и силосы.

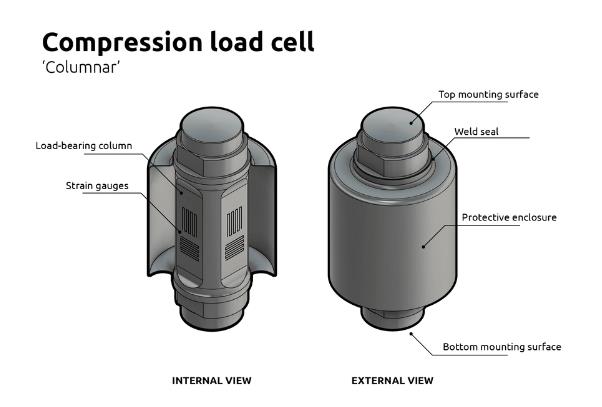

Тензодатчики сжатия/растяжения работают по принципу тензодатчиков. При приложении силы:
1. Тензодатчик слегка деформируется.
2. Тензодатчики, прикрепленные к тензодатчику, измеряют эту деформацию.
3. Изменение сопротивления преобразуется в электрический сигнал, соответствующий величине приложенной силы.
Этот процесс позволяет точно измерить силы растяжения и сжатия.
Универсальность датчиков силы сжатия/растяжения позволяет использовать их в различных отраслях промышленности:
На производстве тензодатчики играют решающую роль в процессах контроля качества. Они гарантируют, что продукция соответствует заданным допускам, измеряя силы, действующие во время производства. Например, их можно использовать для проверки прочности материалов на разрыв или контроля веса продукции на сборочных линиях.
Тензодатчики жизненно важны в строительстве для контроля структурной целостности. Они измеряют силы на балках, колоннах и других элементах конструкции, чтобы убедиться, что они могут выдерживать ожидаемые нагрузки. Это применение особенно важно во время строительных проектов, где безопасность имеет первостепенное значение.
В автомобильной промышленности датчики нагрузки на сжатие/растяжение используются для оценки прочности и долговечности компонентов во время краш-тестов или испытаний материалов на усталость. Эти измерения помогают инженерам проектировать более безопасные автомобили, понимая, как материалы ведут себя под нагрузкой.
Аэрокосмические приложения требуют точных измерений при различных условиях нагрузки. Тензодатчики сжатия/растяжения используются при тестировании компонентов самолета, чтобы убедиться, что они соответствуют строгим стандартам безопасности перед вводом в эксплуатацию.
В условиях исследований и разработок эти датчики веса облегчают проведение экспериментов, требующих точного измерения сил. Инженеры и ученые используют их для сбора данных о свойствах материалов или тестирования новых конструкций в контролируемых условиях.
1. Универсальность: возможность измерения обоих типов сил, что снижает потребность в нескольких датчиках.
2. Компактный дизайн. Многие модели предназначены для установки в ограниченном пространстве без ущерба для производительности.
3. Высокая точность: обеспечивает точные измерения, необходимые для критически важных приложений.
4. Долговечность. Часто изготавливаются из прочных материалов, подходящих для суровых условий.
5. Простота интеграции. Многие датчики веса поставляются со стандартизированными вариантами монтажа и интерфейсами, которые упрощают интеграцию в существующие системы.
6. Широкий диапазон мощностей: доступны в различных мощностях, что позволяет пользователям выбирать модель, которая соответствует их конкретным требованиям, не перегружая и не недоиспользуя датчик.
При выборе датчика силы для измерения сил сжатия и растяжения следует учитывать несколько факторов:
Определите максимальную ожидаемую нагрузку, которая будет приложена к датчику веса. Выбор модели подходящей мощности обеспечивает точные измерения без риска повреждения датчика.
При выборе материала и конструкции весоизмерительного датчика учитывайте такие факторы, как температура, влажность и воздействие химикатов или влаги. Для суровых условий ищите модели с защитным покрытием или уплотнениями.
Оцените уровень точности, необходимый для вашего приложения. Для критических измерений могут потребоваться модели высокой точности, но они могут стоить дороже.
Если пространство ограничено, выбирайте компактные конструкции, которые вписываются в пространство установки без ущерба для производительности.
Убедитесь, что выбранный тензодатчик можно легко откалибровать в соответствии с вашими конкретными требованиями, чтобы поддерживать точность с течением времени.
Правильная установка имеет решающее значение для достижения точных измерений с помощью датчиков сжатия/растяжения:
1. Выравнивание: убедитесь, что тензодатчик правильно выровнен по направлению приложенной силы.
2. Монтаж: используйте подходящее монтажное оборудование, чтобы надежно закрепить тензодатчик, позволяя ему работать без помех со стороны других компонентов.
3. Проводка. Следуйте рекомендациям производителя по проводным соединениям, чтобы избежать помех или повреждения сигнала.
4. Калибровка: После установки перед использованием откалибруйте тензодатчик в соответствии со спецификациями производителя.
Чтобы обеспечить оптимальную производительность и долговечность ваших датчиков нагрузки на сжатие/растяжение:
1. Регулярный осмотр: Периодически проверяйте наличие признаков износа или повреждений.
2. Очистка. Содержите тензодатчик в чистоте от пыли, мусора и загрязнений, которые могут повлиять на его работу.
3. Повторная калибровка. Запланируйте регулярные интервалы повторной калибровки в зависимости от частоты использования и требований применения.
4. Защита окружающей среды. При работе в суровых условиях используйте защитные чехлы или кожухи.
Тензодатчики сжатия/растяжения являются бесценными инструментами, повышающими точность измерений в различных приложениях. Их способность измерять оба типа сил делает их особенно полезными в динамичных средах, где нагрузки могут часто меняться. По мере развития технологий эти датчики, вероятно, станут еще более неотъемлемой частью промышленных процессов, обеспечивая безопасность и эффективность.
Тензодатчики сжатия измеряют только направленные вниз силы, тогда как тензодатчики растяжения измеряют восходящие или тянущие силы.
Да, датчики силы сжатия/растяжения предназначены для точного измерения обоих типов сил.
Эти тензодатчики широко используются в производстве, строительстве, автомобильной, аэрокосмической и испытательной отраслях.
При выборе датчика силы учитывайте такие факторы, как тип силы (растяжение или сжатие), требуемая точность, условия окружающей среды и ограничения по пространству.
Стоимость варьируется в зависимости от таких характеристик, как мощность, точность и конструкционные материалы; однако они часто обеспечивают долгосрочную экономию благодаря своей универсальности.
