Тензодатчики являются важными компонентами в различных приложениях, от промышленных систем взвешивания до прецизионных измерительных устройств. Они преобразуют силу или вес в электрический сигнал, что позволяет получать точные показания. Однако на эффективность тензодатчиков существенно влияет качество провод датчика нагрузки использованы при их строительстве. В этой статье исследуется важность качества провода тензодатчика и его влияние на точность измерений.

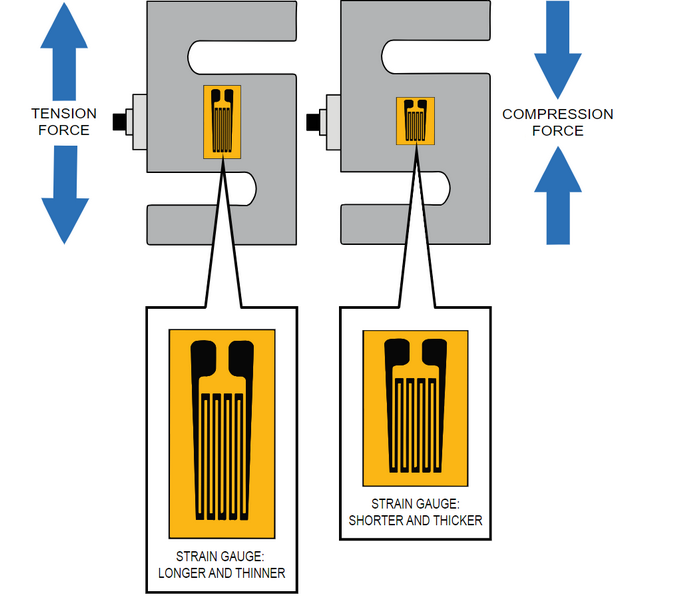

Датчики веса работают по принципу тензодатчиков, которые измеряют деформацию при приложении нагрузки. Электрическое сопротивление изменяется в ответ на эту деформацию, и это изменение преобразуется в измеримый выходной сигнал. Точность и надежность этих результатов во многом зависят от нескольких факторов, в том числе:
- Условия окружающей среды: колебания температуры, влажность и вибрация могут повлиять на результаты измерений.
- Механическая установка: Правильный монтаж и выравнивание имеют решающее значение для получения точных показаний.
- Электрические соединения. Качество проводки играет решающую роль в обеспечении точной передачи сигналов без помех.
Качество провода тензодатчика имеет решающее значение по нескольким причинам:
- Целостность сигнала: высококачественные провода минимизируют сопротивление и электрические шумы, гарантируя точность и надежность сигналов, передаваемых от тензодатчика к измерительному устройству.
- Температурная стабильность: провода тензодатчиков должны сохранять работоспособность при различных температурах. Провода низкого качества могут привести к дрейфу сигнала или неточностям из-за теплового расширения или сжатия.
- Долговечность: тензодатчики часто работают в суровых условиях. Использование прочных проводных материалов обеспечивает долговечность и стабильную работу с течением времени.
- Экранирование. Качественные провода часто имеют экранирование для защиты от электромагнитных помех (EMI) и радиочастотных помех (RFI), которые могут искажать сигналы и приводить к ошибочным показаниям.

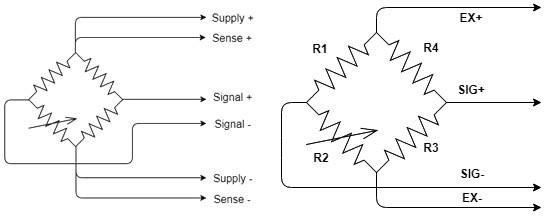

В основном существует два типа конфигураций проводки тензодатчиков:

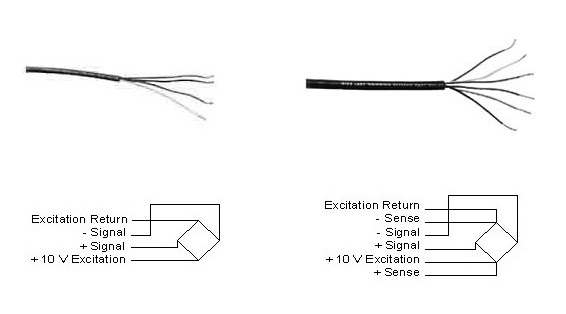

- 4-проводная конфигурация: это наиболее распространенная схема, состоящая из двух проводов для напряжения возбуждения и двух проводов для выходного сигнала. Он эффективно сводит к минимуму ошибки, вызванные сопротивлением проводов, но может потребовать тщательной калибровки при изменении длины кабеля.
- 6-проводная конфигурация: эта конфигурация включает в себя два дополнительных измерительных провода, которые помогают компенсировать падение напряжения по длине кабеля. Такая конфигурация особенно полезна в приложениях, где необходимы длинные кабели, или в средах со значительными перепадами температур.
| Особенность | 4-проводная конфигурация | 6-проводная конфигурация |
|---|---|---|
| Количество проводов | 4 | 6 |
| Компенсация сигнала | Нет | Да |
| Лучший вариант использования | Короткие пробеги | Длительные пробеги в переменных условиях |
| Сложность | Проще | Более сложный |
1. Качество материала. Тип металла, используемого в проводах тензодатчика, влияет на проводимость и сопротивление. Медь широко используется из-за ее превосходной проводимости.
2. Тип изоляции: изоляционный материал защищает от факторов окружающей среды и электрических помех. ПВХ, полиэтилен и ПТФЭ являются распространенным выбором, каждый из которых обладает уникальными свойствами, подходящими для различных сред.
3. Длина кабеля. Более длинные кабели могут вызвать сопротивление и потенциальную потерю сигнала. Использование 6-проводной конфигурации может смягчить эти проблемы за счет компенсации падения напряжения.
4. Условия окружающей среды. Провода должны выдерживать определенные условия, такие как влажность, химикаты или экстремальные температуры. Выбор кабелей, предназначенных для агрессивных сред, обеспечивает надежность.
Правильная установка имеет решающее значение для сохранения целостности проводки весоизмерительных датчиков:
- Обеспечьте надежность соединений на всех разъемах во избежание потери сигнала или помех.
- Следуйте рекомендациям производителя относительно длины и конфигурации кабелей, чтобы избежать проблем с калибровкой.
- Используйте соответствующие разъемы, соответствующие характеристикам вашей системы датчиков веса.
Чтобы обеспечить оптимальную работу проводов тензодатчиков:
- Регулярно проверяйте соединения на предмет признаков износа или коррозии.
- Держите кабели вдали от источников высокой температуры или мест с чрезмерными механическими нагрузками.
- Периодически калибруйте систему, чтобы учитывать любые изменения в проводке или условиях окружающей среды.
Качество провода тензодатчика является фундаментальным аспектом, который существенно влияет на точность измерений. От обеспечения целостности сигнала до обеспечения устойчивости к факторам окружающей среды — высококачественная проводка имеет важное значение для надежной работы весоизмерительных датчиков. Понимая различные типы конфигураций проводки и их преимущества, пользователи могут принимать обоснованные решения, которые повышают точность и надежность их измерительных систем.
Под проводом тензодатчика понимаются электрические кабели, используемые для подключения тензодатчиков к измерительным устройствам, передающие сигналы, генерируемые тензодатчиками при приложении силы или веса.
Качество провода влияет на целостность сигнала, температурную стабильность, долговечность и защиту от помех, что крайне важно для точных измерений.
В 4-проводной конфигурации имеется четыре провода (два для питания и два для сигнала), а в 6-проводной конфигурации добавляются два провода измерения для компенсации падения напряжения на больших расстояниях, что повышает точность измерений.
Экстремальные температуры, влажность, вибрация и электромагнитные помехи могут искажать сигналы от датчиков веса, что приводит к неточным показаниям, если их не обеспечить надлежащим образом с помощью качественной проводки.
Регулярные проверки на предмет износа или коррозии, хранение кабелей вдали от источников тепла и периодическая калибровка являются важными методами технического обслуживания для обеспечения надежной работы.
