Тензодатчики растяжения являются важными приборами в различных отраслях промышленности, предназначенными для измерения растягивающих усилий с высокой точностью. Они преобразуют механическую силу в электрический сигнал, что позволяет осуществлять точный мониторинг и управление нагрузками. В этой статье рассматривается работа датчики нагрузки на растяжение, их применение, преимущества и технологии, лежащие в их основе.
Тензодатчик растяжения — это тип датчика силы, который измеряет тянущую или растягивающую силу, приложенную к нему. В отличие от датчиков силы сжатия, которые измеряют силы, действующие на них вниз, датчики силы растяжения специально разработаны для измерения сил, которые тянут или растягивают материал. Эти устройства широко используются в различных приложениях: от промышленных систем взвешивания до структурных испытаний.
Фундаментальный принцип датчиков силы растяжения заключается в использовании тензодатчиков. Вот разбивка того, как они работают:

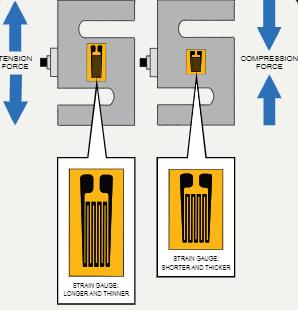

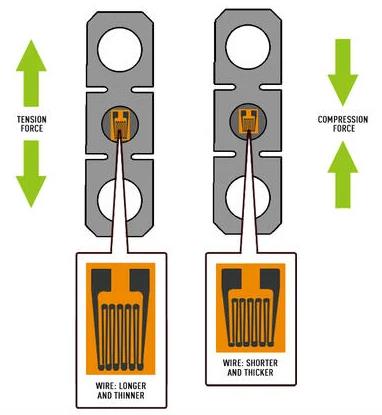

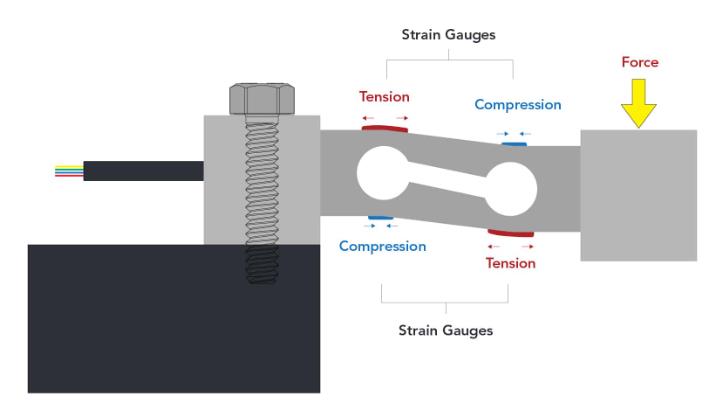

1. Тензодатчики: Тензодатчики растяжения обычно содержат тензодатчики, расположенные в конфигурации моста Уитстона. При приложении растягивающей силы тензодатчик слегка деформируется, вызывая растяжение тензорезисторов.
2. Изменение сопротивления: По мере растяжения тензорезисторов их электрическое сопротивление меняется. Это изменение сопротивления пропорционально величине силы, приложенной к тензодатчику.
3. Преобразование сигнала: Изменение сопротивления изменяет выходное напряжение тензодатчиков. Это изменение напряжения затем обрабатывается внутренней электроникой для создания читаемого сигнала, соответствующего приложенной силе.
4. Измерение выходного сигнала: Выходные данные могут отображаться в цифровом виде на счетчике или передаваться в компьютерную систему для дальнейшего анализа и мониторинга.
Тензодатчики растяжения выпускаются в различных формах, каждая из которых подходит для конкретного применения:
- Тензодатчики S-типа: Эти тензодатчики, имеющие форму буквы S, могут измерять силы растяжения и сжатия и обычно используются для измерения подвешенных грузов.
- Натяжные звенья: Они используются в системах мостовых кранов и могут работать с большой грузоподъемностью, обеспечивая при этом точные измерения.
- Тензодатчики канистры: Эти цилиндрические устройства могут быть предназначены для измерения растяжения или сжатия и часто используются в промышленности.
- Блинные тензодатчики: Эти низкопрофильные устройства идеально подходят для приложений с ограниченным пространством и могут точно измерять высокие нагрузки.
Тензодатчики растяжения имеют множество применений в различных отраслях промышленности:
- Взвешивание крана и подъемника: Используется для контроля грузов, поднимаемых кранами, обеспечения безопасности и предотвращения перегрузок.
- Тестирование материалов: Используется в лабораториях для проверки прочности материалов на разрыв, измеряя, какую силу они могут выдержать, прежде чем сломаться.
- Мониторинг натяжения кабеля: Используется в строительных и инженерных проектах для обеспечения безопасного уровня натяжения кабелей.
- Системы взвешивания: Интегрируется в весы для взвешивания подвешенных грузов, например, подвесные весы, используемые в розничной торговле или промышленности.
- Мониторинг ветровых турбин: Тензодатчики натяжения помогают контролировать натяжение кабелей, поддерживающих ветряные турбины, обеспечивая стабильность и безопасность во время работы.
- Текстильная промышленность: В текстильном производстве они контролируют натяжение пряжи во время производственных процессов, таких как ткачество и вязание, обеспечивая контроль качества.
К преимуществам использования датчиков нагрузки растяжения относятся:
- Высокая точность: Они обеспечивают точные измерения растягивающих усилий, что делает их пригодными для критически важных применений, где точность имеет первостепенное значение.
- Универсальность: Многие датчики силы растяжения могут измерять силы как растяжения, так и сжатия, что повышает удобство их использования в различных сценариях.
- Долговечность: Тензодатчики растяжения, созданные для работы в суровых условиях окружающей среды, могут эффективно работать в различных условиях без значительного износа.
- Простота установки: Большинство датчиков напряжения имеют удобную для пользователя конструкцию, позволяющую быстро устанавливать и интегрировать их в существующие системы.
- Мониторинг в реальном времени: Многие современные тензодатчики растяжения предлагают возможность передачи данных в режиме реального времени, что позволяет операторам непрерывно контролировать нагрузки и при необходимости вносить коррективы.
При выборе датчика силы растяжения необходимо учитывать несколько конструктивных особенностей:
1. Грузоподъемность: Максимальный вес или сила, которую тензодатчик может точно измерить без повреждений, имеет решающее значение для обеспечения безопасности и надежности.
2. Выбор материала: Материалы, используемые при изготовлении весоизмерительного датчика, влияют на его долговечность и производительность в различных условиях окружающей среды. Нержавеющая сталь широко используется из-за ее устойчивости к коррозии.
3. Охрана окружающей среды: В зависимости от применения может потребоваться выбрать тензодатчик с защитой от воздействия окружающей среды (класс IP) для защиты от проникновения пыли и влаги.
4. Требования к калибровке: Регулярная калибровка гарантирует, что тензодатчик сохранит свою точность с течением времени. Понимание процесса калибровки необходимо для обеспечения долгосрочной надежности.
5. Конфигурация монтажа: Конструкция должна учитывать конкретные требования к монтажу в зависимости от того, как будет прикладываться нагрузка (например, линейная или подвешенная).
Последние достижения в области технологий значительно улучшили производительность и функциональность датчиков силы растяжения:
- Цифровая обработка сигналов (DSP): Современные тензодатчики растяжения часто используют технологию DSP, повышающую точность сигнала и уменьшающую шумовые помехи во время измерений.
- Беспроводная связь: Многие новые модели оснащены беспроводными возможностями, позволяющими передавать данные без физического подключения, что упрощает установку и уменьшает беспорядок.
- Умные датчики: Интеграция с технологиями IoT (Интернета вещей) обеспечивает удаленный мониторинг и анализ данных, обеспечивая понимание операционной эффективности и потенциальных проблем до того, как они станут критическими.
- Миниатюризация: Достижения в области техники привели к созданию меньших по размеру, но высокоточных датчиков напряжения, подходящих для приложений с ограниченным пространством, сохраняя при этом стандарты производительности.
Тензодатчики растяжения играют важную роль в современном промышленном применении, обеспечивая точные измерения растягивающих сил. Понимание их работы — с помощью тензодатчиков и обработки сигналов — подчеркивает их важность в обеспечении безопасности и эффективности в различных секторах. По мере развития технологий эти устройства продолжают развиваться, предлагая еще большую точность и надежность для будущих приложений.
Тензодатчик растяжения — это тип датчика, который измеряет приложенную к нему силу тяги путем преобразования механической силы в электрический сигнал.
Он работает за счет использования тензодатчиков, которые меняют сопротивление при растяжении под действием растягивающей силы. Это изменение преобразуется в электрический сигнал, пропорциональный приложенной силе.
Общие области применения включают системы взвешивания кранов, лаборатории по испытанию материалов, контроль натяжения кабелей в строительстве и различные промышленные системы взвешивания.
Типы включают тензодатчики S-типа, натяжные звенья, контейнерные тензодатчики и блинчатые тензодатчики, каждый из которых подходит для конкретных задач измерения.
Преимущества включают высокую точность, универсальность (способность измерять как растяжение, так и сжатие), долговечность в суровых условиях, простоту установки и возможности мониторинга в реальном времени.
