● Понимание датчиков нагрузки на растяжение
>> Как работают датчики нагрузки на растяжение
● Типы датчиков нагрузки на растяжение
● Применение датчиков силы растяжения
● Преимущества датчиков силы растяжения
● Инновации в технологии датчиков силы растяжения
>> 1. Что такое тензодатчик растяжения?
>> 2. В каких отраслях обычно используются тензодатчики растяжения?
>> 3. Как калибровать датчик нагрузки на растяжение?
>> 4. Какие факторы могут повлиять на точность датчиков силы растяжения?
>> 5. Могут ли датчики растяжения измерять как растяжение, так и сжатие?
Тензодатчики растяжения — это специализированные устройства, предназначенные для измерения приложенной к ним тяговой силы или натяжения. Они играют решающую роль в различных отраслях промышленности, включая строительство, производство, аэрокосмическую и автомобильную промышленность, обеспечивая точные и надежные измерения растягивающих сил. В этой статье будут рассмотрены принципы, лежащие в основе датчики нагрузки на растяжение, их применение, преимущества и то, как они функционируют.
Тензодатчики напряжения — это тип датчика силы, который преобразует механическое напряжение в электрический сигнал. Обычно они изготавливаются из таких материалов, как сталь или алюминий, и состоят из корпуса, в котором расположены тензодатчики. Эти датчики обнаруживают деформацию, вызванную приложенной силой, что позволяет точно измерить натяжение.
Работа датчика силы растяжения основана на принципе тензодатчиков. Когда к тензодатчику прилагается растягивающая сила, он слегка растягивается. Эта деформация изменяет электрическое сопротивление тензорезисторов, прикрепленных к тензодатчику. Зависимость между изменением сопротивления и приложенной силой линейна, что позволяет точно рассчитывать натяжение.
1. Механическая деформация. При приложении нагрузки тензодатчик деформируется.
2. Реакция тензодатчика: тензорезисторы обнаруживают эту деформацию и изменяют свое сопротивление.
3. Преобразование сигнала: изменение сопротивления преобразуется в электрический сигнал, который можно измерить в цифровом виде.
Существует несколько типов датчиков силы растяжения, каждый из которых подходит для конкретного применения:

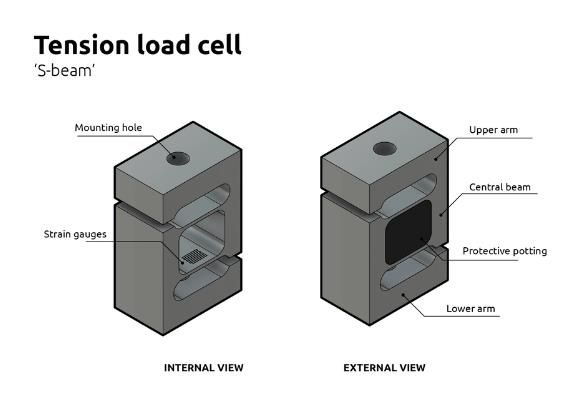

- Тензодатчики S-типа: они имеют форму буквы «S» и могут измерять силы как растяжения, так и сжатия. Благодаря своей универсальности они широко используются в различных отраслях промышленности.
- Натяжные звенья: разработаны специально для измерения растягивающих нагрузок в таких устройствах, как крановые весы и такелаж.
- Канистровые тензодатчики: они надежны и часто используются в суровых условиях, где надежность имеет решающее значение.
- Тензодатчики типа 'блинчик': эти тензодатчики плоской конструкции идеально подходят для применений, требующих низкопрофильных измерений.
Тензодатчики растяжения имеют широкий спектр применения в различных отраслях промышленности:
- Строительство: используется для измерения натяжения кабелей и опор во время структурных испытаний. Например, они могут контролировать вантовые или подвесные мосты, чтобы гарантировать сохранение структурной целостности при различных нагрузках.
- Производство: используется в процессах производства рулонов для обеспечения постоянного натяжения таких материалов, как бумага или пленка. Это имеет решающее значение для предотвращения дефектов во время производства.
- Аэрокосмическая отрасль: критически важна для испытаний компонентов под растягивающими нагрузками для обеспечения соответствия стандартам безопасности и производительности. Аэрокосмические инженеры используют эти датчики нагрузки для оценки прочности материалов, используемых в самолетостроении.
- Автомобильная промышленность: используется в испытательных системах для измерения прочности на разрыв материалов, используемых в производстве транспортных средств. Это гарантирует, что компоненты смогут без сбоев выдерживать эксплуатационные нагрузки.
- Морское применение: в морской среде датчики напряжения используются для контроля швартовных линий и якорных цепей, гарантируя, что суда остаются надежно закрепленными против ветра и волн.
К преимуществам использования тензодатчиков растяжения относятся:
- Точность: они обеспечивают точные измерения растягивающих сил, не подвергаясь воздействию сжимающих или изгибающих сил. Такая точность жизненно важна для применений, где безопасность имеет первостепенное значение.
- Надежность: рассчитаны на долговечность и могут выдерживать суровые условия окружающей среды, такие как экстремальные температуры, влажность и агрессивные вещества.
- Универсальность: подходит для различных применений в различных отраслях. Их адаптивность позволяет им легко интегрироваться в различные системы.
- Низкие эксплуатационные расходы: обычно требуют минимального ухода благодаря прочной конструкции. Многие современные датчики веса имеют функции самопроверки, которые предупреждают пользователей о потенциальных проблемах до того, как они станут серьезными.
Правильная установка и калибровка необходимы для обеспечения точных измерений с помощью датчиков напряжения:
1. Установка: Убедитесь, что тензодатчик правильно установлен в соответствии с его предполагаемым применением. Несоосность может привести к неточным показаниям. Во время установки важно следовать рекомендациям производителя, чтобы обеспечить оптимальную производительность.
2. Калибровка. Для поддержания точности необходима регулярная калибровка. Это предполагает применение известных весов к тензодатчику и соответствующую корректировку его выходных данных. Калибровку следует выполнять периодически или при значительном изменении условий окружающей среды или после завершения работ по техническому обслуживанию.
1. Обнуление весоизмерительного датчика. Прежде чем прикладывать какой-либо груз, убедитесь, что весоизмерительный датчик показывает ноль, когда не прикладывается никакая сила.
2. Применение известных гирь. Постепенно применяйте известные гири (предпочтительно не менее трех разных гирь) и записывайте выходные показания весоизмерительного датчика.
3. Создание калибровочной кривой: нанесите эти показания на график, чтобы создать калибровочную кривую, показывающую взаимосвязь между приложенным грузом и выходным сигналом.
4. Настройка параметров. При необходимости отрегулируйте настройки вашей измерительной системы на основе этой кривой, чтобы обеспечить точные показания для всех ожидаемых нагрузок.
Несмотря на то, что датчики напряжения растяжения предлагают множество преимуществ, существуют проблемы, которые следует учитывать:
- Влияние температуры: колебания температуры могут повлиять на измерения; таким образом, функции температурной компенсации часто включаются в продвинутые модели. Некоторые модели высокого класса оснащены встроенными датчиками температуры, которые автоматически корректируют показания в зависимости от условий окружающей среды.
- Условия окружающей среды: Воздействие влаги или коррозийных веществ может привести к повреждению весоизмерительных датчиков, если они специально не предназначены для таких условий (например, герметично закрыты). Крайне важно выбрать тензодатчик, рассчитанный на ваши конкретные условия окружающей среды.
- Концентрация механического напряжения. Неправильный монтаж или чрезмерные боковые нагрузки могут привести к образованию точек концентрации напряжений, которые могут исказить результаты или со временем повредить датчик.
По мере развития технологий развиваются и датчики напряжения. Последние инновации включают в себя:
- Беспроводные тензодатчики: устраняют необходимость в громоздкой прокладке проводов, что упрощает установку и обеспечивает мобильность в динамичных средах, таких как строительные площадки или производственные цеха.
- Интеллектуальные тензодатчики: оснащены встроенными датчиками, которые обеспечивают анализ данных в режиме реального времени о таких показателях производительности, как колебания температуры или условия перегрузки.
- Улучшенные материалы: использование современных материалов, таких как композиты из углеродного волокна, может привести к созданию более легких, но прочных конструкций, которые улучшают чувствительность и одновременно снижают общий вес.
Тензодатчики растяжения являются важными инструментами для измерения растягивающих сил в различных отраслях промышленности. Их способность предоставлять точные и надежные данные делает их незаменимыми для обеспечения стандартов безопасности и производительности. По мере развития технологий эти устройства продолжают развиваться, предлагая улучшенные функции и возможности, отвечающие требованиям современных приложений.
Тензодатчик растяжения — это тип датчика силы, который измеряет приложенную к нему тяговую силу и преобразует эту механическую силу в электрический сигнал для цифровых измерений.
Тензодатчики растяжения широко используются в строительстве, производстве, аэрокосмической, автомобильной, морской промышленности и во многих других отраслях, где требуется точное измерение растягивающих усилий.
Калибровка включает в себя применение известных весов к тензодатчику и регулировку его выходных данных до тех пор, пока они не будут соответствовать ожидаемым значениям. Регулярная калибровка обеспечивает постоянную точность и надежность измерений.
Такие факторы, как колебания температуры, условия окружающей среды (влажность, коррозия), несоосность во время установки, концентрации механических напряжений и неправильная калибровка, могут повлиять на точность.
Некоторые типы датчиков силы растяжения, например датчики силы S-типа, могут эффективно измерять как растягивающие (вытягивающие), так и сжимающие (толкающие) силы благодаря гибкости их конструкции.
