Моделирование испытаний тензодатчиков важно для инженеров и разработчиков, проектирующих системы, требующие точных измерений веса. Тензодатчики Это датчики, которые преобразуют силу или вес в электрический сигнал, и их тестирование имеет решающее значение для обеспечения точности и надежности в различных приложениях, включая промышленные весы, медицинские приборы и автомобильные системы. Эта статья проведет вас через процесс моделирования тестирования тензодатчиков, обсудит методы, инструменты и лучшие практики для достижения точных результатов.
Тензодатчики бывают различных типов, в том числе:
- Тензодатчики: это наиболее распространенный тип, работающий путем измерения деформации материала под нагрузкой.
- Гидравлические тензодатчики: они используют давление жидкости для измерения веса и часто используются в тяжелых условиях эксплуатации.
- Пневматические тензодатчики: они измеряют вес, определяя изменения давления воздуха.
Датчики веса работают по принципу преобразования механической силы в электрический сигнал. Когда к тензодатчику прилагается нагрузка, он слегка деформируется. Эта деформация изменяет сопротивление тензорезисторов, прикрепленных к датчику веса. Изменение сопротивления пропорционально приложенной силе, которую можно измерить и преобразовать в читаемый результат.
Моделирование испытаний тензодатчиков позволяет инженерам:
- Проверка концепции дизайна перед физическим прототипированием.
- Выявление потенциальных проблем на этапе проектирования.
- Экономьте время и ресурсы, избегая ненужных физических испытаний.
Моделирование также может помочь понять, как различные факторы влияют на производительность тензодатчиков, например, изменения температуры, свойства материала и условия нагрузки.
Доступно несколько программных инструментов для моделирования поведения тензодатчиков:
- MATLAB/Simulink: мощный инструмент для моделирования и моделирования динамических систем.
- ANSYS: программное обеспечение для анализа методом конечных элементов, которое может моделировать механическое поведение при различных нагрузках.
- LabVIEW: платформа для проектирования систем, которую можно использовать для создания виртуальных инструментов для тестирования.
Используя MATLAB/Simulink, вы можете создать модель системы тензодатчиков. Вот простой пример фрагмента кода, который демонстрирует, как имитировать базовую реакцию тензодатчика:
% Моделирование тензодатчика
нагрузка = 100; % Приложенная нагрузка в Ньютонах
к = 0,01; % Чувствительность тензодатчика
выходной_сигнал = к * нагрузка; % Расчет выходного сигнала
disp(['Выходной сигнал: ', num2str(output_signal), 'V']);
Чтобы эффективно имитировать тестирование тензодатчиков, выполните следующие действия:
1. Определите свои требования. Определите характеристики вашего весоизмерительного датчика, включая мощность, чувствительность и ожидаемый диапазон работы.
2. Выберите свой инструмент моделирования: выберите подходящий программный инструмент в соответствии с вашими знаниями и требованиями проекта.
3. Создайте модель. Создайте модель, представляющую вашу систему тензодатчиков, включая все необходимые параметры.
4. Запуск моделирования. Выполните несколько симуляций в различных условиях, чтобы понять, как работает ваша конструкция.
5. Анализ результатов: просмотрите выходные данные, чтобы выявить любые несоответствия или потенциальные улучшения.
При моделировании испытаний тензодатчиков учитывайте следующие факторы:
- Влияние температуры: изменения температуры могут повлиять на точность тензорезисторов. Включите температурную компенсацию в вашу модель.
- Нелинейность: Реальные весоизмерительные ячейки могут демонстрировать нелинейное поведение при определенных нагрузках; убедитесь, что ваша симуляция учитывает это.
- Гистерезис: это относится к разнице выходной мощности при загрузке и разгрузке. Крайне важно моделировать циклы загрузки и разгрузки.
Влияние температуры на тензодатчики
Чтобы повысить точность моделирования:
- Используйте высококачественные модели, максимально точно отражающие реальные условия.
- По возможности подтверждайте результаты моделирования экспериментальными данными.
- Документируйте все параметры, используемые в моделировании, для дальнейшего использования и воспроизводимости.
После того как вы завершили моделирование, важно провести физические испытания реальных весоизмерительных датчиков, чтобы подтвердить ваши выводы. Выполните следующие действия:
1. Выберите подходящие тензодатчики: выберите тензодатчики, которые точно соответствуют вашим смоделированным параметрам.
2. Установите испытательное оборудование. Используйте калиброванные гири и убедитесь, что все измерительные инструменты точны.
3. Выполняйте испытания в контролируемых условиях: проводите испытания при постоянной температуре и уровне влажности, чтобы свести к минимуму внешние воздействия.
4. Сравните результаты с результатами моделирования. Анализируйте расхождения между результатами моделирования и физическими измерениями для дальнейшего уточнения модели.
Моделирование испытаний тензодатчиков является важным шагом в обеспечении надежности и точности измерительных систем в различных приложениях. Понимая, как работают датчики нагрузки, используя соответствующие инструменты моделирования, учитывая критические факторы производительности и проверяя физические испытания, вы можете разработать надежные конструкции, соответствующие отраслевым стандартам.
Инвестирование времени в правильные методы моделирования не только экономит ресурсы, но также повышает качество продукции и надежность работы.

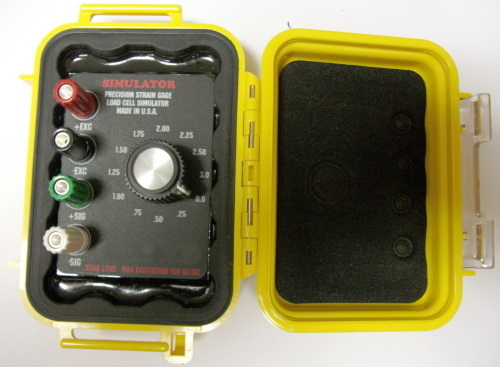

Симулятор тензодатчика — это устройство или программный инструмент, используемый для имитации поведения реального тензодатчика во время процессов тестирования или разработки без необходимости использования реального физического тензодатчика.
Выбор подходящего программного обеспечения для моделирования зависит от таких факторов, как ваше знакомство с инструментом, конкретные требования проекта (например, сложность моделирования), бюджетные ограничения и доступные ресурсы поддержки.
Да, многие инструменты моделирования позволяют учитывать температурные эффекты путем корректировки свойств материала или использования алгоритмов компенсации в ваших моделях.
В зависимости от ваших возможностей моделирования вы можете моделировать различные типы нагрузок, включая статические нагрузки (постоянный вес), динамические нагрузки (изменяющийся вес) и даже ударные нагрузки (внезапные удары).
Да, проверка симуляций с помощью физических испытаний имеет решающее значение, поскольку она гарантирует, что ваша модель точно отражает поведение в реальном мире, и помогает выявить любые несоответствия, которые, возможно, потребуется устранить перед завершением проектирования.
