Насколько точны датчики нагрузки на изгибающуюся балку по сравнению с другими типами?

Просмотры:222     Автор:Лия     Время публикации: 2024-12-17      Происхождение:Работает

Запрос цены

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
kakao sharing button
snapchat sharing button
telegram sharing button
sharethis sharing button
Насколько точны датчики нагрузки на изгибающуюся балку по сравнению с другими типами?

Меню контента

Понимание датчиков нагрузки на изгибающуюся балку

>> Основные характеристики датчиков нагрузки на изгибающуюся балку

Сравнение с другими типами датчиков веса

Факторы, влияющие на точность

Применение датчиков силы изгиба балки

>> Дополнительные приложения

Преимущества датчиков силы изгиба балки

>> Улучшенные функции производительности

Проблемы, связанные с датчиками силы изгиба балки

>> Экологические ограничения

Лучшие практики для максимизации точности

Будущие тенденции в технологии тензодатчиков

Заключение

Часто задаваемые вопросы

>> 1. Что такое датчик нагрузки на изгибающуюся балку?

>> 2. Насколько точны датчики нагрузки на изгибающуюся балку?

>> 3. Каковы основные области применения датчиков нагрузки на изгибающуюся балку?

>> 4. Как часто следует калибровать датчики нагрузки на изгибающуюся балку?

>> 5. Какие факторы могут повлиять на точность датчиков силы изгиба балки?

Датчики силы изгиба балки являются жизненно важным компонентом в различных отраслях промышленности, обеспечивая точные измерения силы и веса. Их дизайн и функциональность делают их особенно полезными в приложениях, требующих высокой точности и надежности. В этой статье мы рассмотрим точность датчиков веса изгибаемой балки по сравнению с датчиками веса других типов, их преимущества, ограничения и лучшие практики для обеспечения оптимальной производительности.

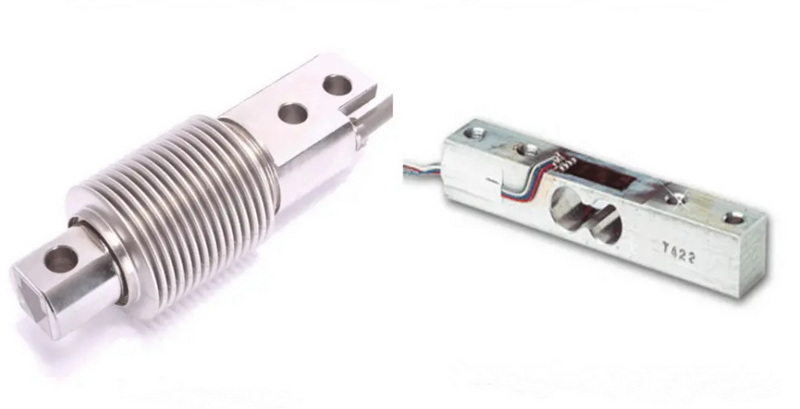

датчик силы изгиба балки

Понимание датчиков нагрузки на изгибающуюся балку

Датчики нагрузки на изгибающуюся балку работают по принципу измерения деформации. Когда к балке прилагается сила, она изгибается, вызывая изменение электрического сопротивления в прикрепленных к ней тензорезисторах. Это изменение пропорционально приложенной силе, что позволяет проводить точные измерения.

Основные характеристики датчиков нагрузки на изгибающуюся балку

- Высокая точность: тензодатчики изгибной балки могут достигать точности в пределах от ±0,03% до ±0,1% от полномасштабного выходного сигнала (FSO), что делает их пригодными как для промышленного, так и для лабораторного применения.

- Универсальность: они могут измерять силы как растяжения, так и сжатия, что делает их применимыми в широком диапазоне условий: от производства до медицинских устройств.

- Долговечность: эти тензодатчики, изготовленные из высококачественных материалов, таких как нержавеющая сталь, устойчивы к коррозии и могут выдерживать суровые условия эксплуатации.

- Компактный дизайн: небольшой размер позволяет легко интегрировать их в различные системы, где пространство ограничено.

Сравнение с другими типами датчиков веса

Чтобы понять, чем датчики нагрузки на изгибную балку отличаются от датчиков нагрузки других типов, мы можем сравнить их с датчиками силы сдвига балки и датчиками нагрузки с одной точкой.

Особенность Датчики силы изгиба балки Датчики нагрузки на сдвиговую балку Одноточечные тензодатчики
Точность От ±0,03% до ±0,1% полной шкалы От ±0,02% до ±0,1% полной шкалы От ±0,1% до ±0,5% полной шкалы
Диапазон мощности Широкий (от граммов до тонн) Высокая (до нескольких тонн) Ограниченный (обычно до 1000 кг)
Тип измерения Натяжение и сжатие В первую очередь сжатие В первую очередь сжатие
Сложность установки Умеренный Умеренный Простой
Экологическая устойчивость Высокий Умеренный Низкий

Факторы, влияющие на точность

На точность датчиков силы изгиба балки могут влиять несколько факторов:

- Линейность: это означает, насколько близко выходной сигнал соответствует приложенной нагрузке во всем диапазоне. Высокая линейность обеспечивает надежные показания.

- Гистерезис: ошибка гистерезиса возникает, когда выходной сигнал различается в зависимости от того, увеличивается или уменьшается нагрузка, что приводит к несоответствию, если не управлять им должным образом.

- Повторяемость: измеряет, насколько стабильно тензодатчик выдает один и тот же результат в одинаковых условиях; Высокая повторяемость необходима для надежных измерений.

- Условия окружающей среды: колебания температуры, влажность и электромагнитные помехи могут повлиять на производительность. Тензодатчики, разработанные для конкретных сред, часто имеют защитные функции.

- Калибровка. Регулярная калибровка необходима для поддержания точности с течением времени. Отклонение от калиброванных настроек может привести к значительным неточностям, если не принять меры.

Применение датчиков силы изгиба балки

Тензодатчики с изгибающейся балкой широко используются в различных отраслях промышленности благодаря своей универсальности и точности. Общие приложения включают в себя:

- Промышленное производство: используется в процессах контроля качества, где точные измерения имеют решающее значение.

- Пищевая промышленность: используется в системах взвешивания, требующих строгих гигиенических стандартов.

- Фармацевтика: используется для точного дозирования и составления рецептур.

- Автомобильные испытания: применяется при тестировании компонентов на прочность и долговечность.

Дополнительные приложения

Помимо этих распространенных применений, датчики нагрузки на изгибающуюся балку находят применение в:

- Аэрокосмические испытания: используются при тестировании компонентов самолета под различными нагрузками на этапах разработки.

- Строительная отрасль: занимается мониторингом структурных нагрузок во время строительных проектов, обеспечивая безопасность и соблюдение правил.

- Медицинские устройства: используются в устройствах, требующих точного измерения веса, таких как весы для пациентов или инфузионные насосы.

- Исследовательские лаборатории: необходимы для экспериментов, требующих точных измерений силы, таких как испытания на растяжение или анализ материалов.

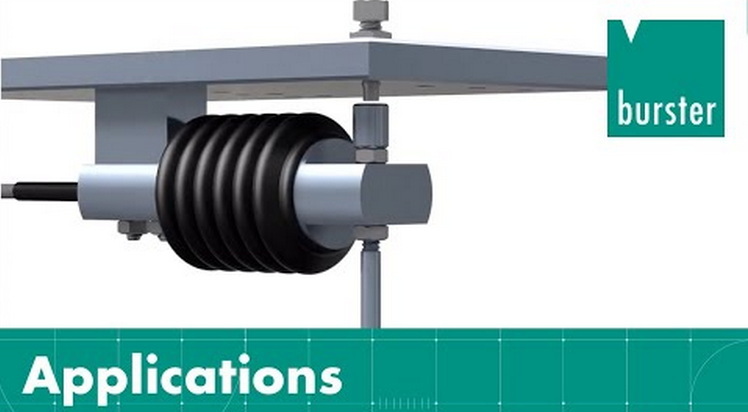

Приложение

Преимущества датчиков силы изгиба балки

Тензодатчики с изгибающейся балкой обладают многочисленными преимуществами по сравнению с другими типами:

- Экономическая эффективность: хотя первоначальные затраты могут быть выше, чем у некоторых альтернатив, их надежность и низкие потребности в обслуживании часто приводят к снижению долгосрочных эксплуатационных затрат.

- Высокая чувствительность: они способны обнаруживать мельчайшие изменения силы, что делает их идеальными для чувствительных применений.

- Прочная конструкция. Разработанные для работы в суровых условиях, они с меньшей вероятностью выйдут из строя при экстремальных факторах окружающей среды по сравнению с другими типами датчиков веса.

Улучшенные функции производительности

Многие современные датчики нагрузки на изгибающуюся балку оснащены расширенными функциями, повышающими их производительность:

- Опции цифрового выхода: некоторые модели оснащены цифровыми выходами, которые упрощают интеграцию с современными системами управления и устройствами сбора данных.

- Температурная компенсация: усовершенствованные конструкции включают функции температурной компенсации, которые помогают поддерживать точность в различных условиях окружающей среды.

- Модульная конструкция: некоторые датчики нагрузки на изгибающуюся балку являются модульными, что позволяет пользователям легко заменять компоненты, а не заменять весь блок при необходимости ремонта.

Проблемы, связанные с датчиками силы изгиба балки

Несмотря на преимущества, существуют проблемы, связанные с использованием датчиков нагрузки на изгибающуюся балку:

- Чувствительность при установке: неправильная установка может привести к неточным показаниям из-за несоосности или механического воздействия на сам элемент.

- Необходимость калибровки: Регулярная калибровка необходима, но может занять много времени; пренебрежение этим может со временем привести к значительным неточностям.

Экологические ограничения

Хотя весовые датчики изгибаемой балки, как правило, надежны, в экстремальных условиях они могут столкнуться с ограничениями:

- Экстремальные температуры: хотя многие модели предназначены для работы в определенном температурном диапазоне, экстремальные температуры за пределами этого диапазона могут повлиять на производительность и точность.

- Чувствительность к вибрации. В средах с высоким уровнем вибрации (например, в производственных цехах) тензодатчики с изгибающейся балкой могут испытывать помехи, которые влияют на точность измерений, если они не изолированы должным образом.

Лучшие практики для максимизации точности

Чтобы повысить точность и надежность датчиков нагрузки на изгибающуюся балку, рассмотрите следующие передовые методы:

1. Правильная установка. Убедитесь, что тензодатчик установлен правильно, чтобы избежать перекоса или чрезмерного напряжения.

2. Регулярная калибровка. Запланируйте регулярные проверки калибровки в зависимости от частоты использования и условий окружающей среды.

3. Контроль окружающей среды: принять меры по смягчению влияния колебаний температуры и влажности на производительность.

4. Используйте качественное оборудование. Инвестируйте в высококачественные тензодатчики с изгибающейся балкой от надежных производителей.

5. Мониторинг показателей производительности. Регулярно проверяйте показатели производительности, такие как линейность и гистерезис, во время работы.

6. Используйте методы изоляции. Используйте виброизоляционные крепления или другие методы при работе в средах с высокой вибрацией для обеспечения целостности измерений.

7. Обучение персонала: Убедитесь, что персонал, участвующий в установке и обслуживании, хорошо обучен передовым методам работы с датчиками веса изгибающейся балки и их калибровке.

Будущие тенденции в технологии тензодатчиков

По мере развития технологий мы видим несколько тенденций, возникающих в области технологии тензодатчиков:

- Интеграция интеллектуальных датчиков: интеграция технологии Интернета вещей позволяет тензодатчикам изгибающейся балки передавать данные по беспроводной сети, обеспечивая возможности мониторинга в реальном времени, которые повышают эксплуатационную эффективность.

- Искусственный интеллект (ИИ): алгоритмы ИИ могут анализировать данные датчиков нагрузки на изгибающуюся балку в целях прогнозного технического обслуживания, выявляя потенциальные сбои до того, как они произойдут, на основе исторических данных о производительности.

- Расширенное материаловедение: продолжающиеся исследования новых материалов могут привести к созданию еще более надежных конструкций, способных функционировать в экстремальных условиях, сохраняя при этом высокий уровень точности.

Заключение

Тензодатчики с изгибающейся балкой являются отличным выбором для применений, требующих высокой точности и надежности. Их способность измерять силы растяжения и сжатия в сочетании с прочной и компактной конструкцией делает их пригодными для широкого спектра отраслей промышленности. Хотя они создают определенные проблемы, связанные с чувствительностью установки и факторами окружающей среды, соблюдение передового опыта значительно повышает их надежность и производительность с течением времени. Поскольку технологии продолжают развиваться, мы можем ожидать дальнейшего улучшения их функциональности и интеграции в современные системы.

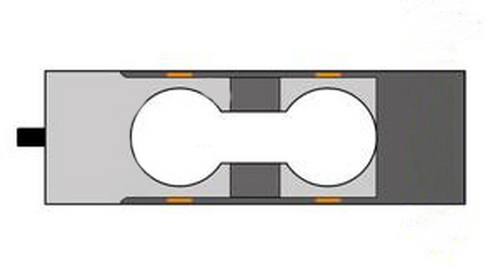

Датчик измерения силы

Часто задаваемые вопросы

1. Что такое датчик нагрузки на изгибающуюся балку?

Датчик нагрузки на изгибающуюся балку — это устройство, которое измеряет силу путем преобразования механического напряжения в электрический сигнал с помощью тензодатчиков, прикрепленных к изгибающей балке.

2. Насколько точны датчики нагрузки на изгибающуюся балку?

Тензодатчики изгибающейся балки обычно достигают точности в пределах от ±0,03% до ±0,1% от полномасштабного выходного сигнала (FSO), в зависимости от качества конструкции и условий применения.

3. Каковы основные области применения датчиков нагрузки на изгибающуюся балку?

Они используются в промышленном производстве, пищевой промышленности, фармацевтике, автомобильных испытаниях, аэрокосмических испытаниях, строительном мониторинге, медицинских приборах и исследовательских лабораториях, где точные измерения веса имеют решающее значение.

4. Как часто следует калибровать датчики нагрузки на изгибающуюся балку?

Обычно рекомендуется калибровать датчики нагрузки на изгибающуюся балку не реже одного раза в год или чаще, если они используются в критических условиях или в суровых условиях.

5. Какие факторы могут повлиять на точность датчиков силы изгиба балки?

К факторам относятся линейность, гистерезис, повторяемость, условия окружающей среды (например, температура и влажность), качество установки, частота калибровки и внешние вибрации, влияющие на производительность.
