● Понимание электронных датчиков силы
● Применение электронных датчиков силы
● Эксперименты с использованием электронных датчиков силы
● Улучшение обучения с помощью визуальных средств
>> 1. Какие эксперименты можно проводить с помощью электронного датчика силы?
>> 2. Как настроить электронный датчик силы с помощью Arduino?
>> 3. Могу ли я использовать несколько датчиков в одном эксперименте?
>> 4. Какое программное обеспечение я могу использовать для анализа данных?
>> 5. Существуют ли проблемы безопасности при использовании электронных датчиков силы?
Электронный датчик силы Это устройство, которое измеряет приложенную к нему силу и преобразует этот механический входной сигнал в электрический выходной сигнал. Наиболее распространенным типом электронного датчика силы является чувствительный к силе резистор (FSR), который меняет свое сопротивление в зависимости от величины приложенного давления. Другие типы включают тензодатчики, пьезоэлектрические датчики и емкостные датчики.
- Чувствительные к силе резисторы (FSR): Эти датчики имеют сопротивление, которое уменьшается при приложении давления. Они обычно используются в приложениях, где необходимо измерение прикосновения или давления.

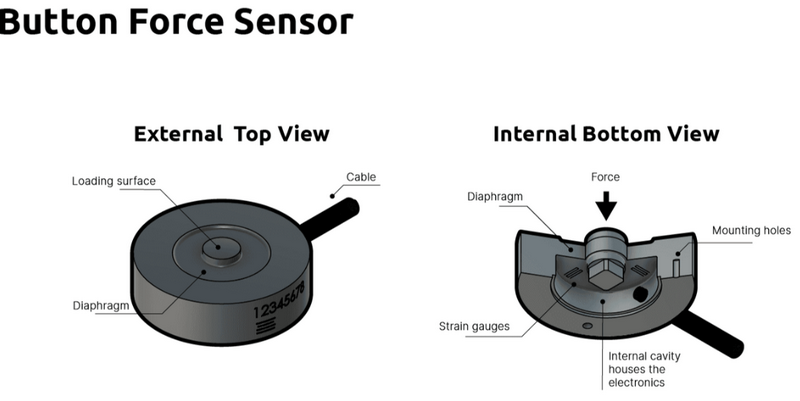

- Тензодатчики: эти датчики измеряют деформацию объекта при приложении силы, предоставляя данные о напряжении и деформации.
- Пьезоэлектрические датчики: эти датчики генерируют электрический заряд в ответ на механическое напряжение, что делает их пригодными для измерения динамической силы.
Учащийся использует электронный датчик силы в различных образовательных целях:
- Измерение сил: учащиеся могут измерять силы толкания и тяги в экспериментах, связанных с трением, напряжением или ускорением.
- Понимание законов Ньютона. Датчики силы могут помочь продемонстрировать законы движения Ньютона, измеряя силы во время столкновений или при перемещении объектов.
- Сбор данных: учащиеся могут собирать количественные данные для анализа в физических экспериментах, что улучшает их понимание таких понятий, как импульс и импульс.
Для проведения экспериментов с электронным датчиком силы учащимся потребуются:
- Электронный датчик силы (например, FSR или тензодатчик)
- Микроконтроллер (например, Arduino) для сбора данных.
- Соединительные провода
- Компьютер или планшет для анализа данных
- Необязательно: дополнительные веса или предметы для приложения силы.
1. Подключите датчик. При использовании FSR с Arduino:
- Подключите один конец FSR к контакту 5 В на Arduino.
- Подключите другой конец к аналоговому входному контакту (например, A0) и заземлите его через резистор (обычно 10 кОм).
2. Калибровка датчика. Перед началом экспериментов откалибруйте датчик, чтобы обеспечить точные показания. Это может включать применение известных весов и запись соответствующих значений датчиков.
Вот несколько интересных экспериментов с использованием электронных датчиков силы:
- Измерение трения: учащиеся могут использовать датчик силы, чтобы тянуть объект по различным поверхностям (например, дереву, ковру) и измерять возникающие силы трения. Изменяя поверхности и вес предметов, учащиеся могут проанализировать, как эти факторы влияют на трение.
- Исследование закона Гука: прикрепите пружину к датчику силы и постепенно добавляйте грузы. Учащиеся могут измерить, насколько растягивается пружина при различных нагрузках, анализируя линейную зависимость между силой и перемещением.
- Эксперименты с импульсом и моментом: установите тележку на рельсы с прикрепленным датчиком силы. Учащиеся могут исследовать, как различные силы влияют на скорость и импульс тележки, измеряя силы во время столкновений или толчков.
- Исследование третьего закона Ньютона: соедините два датчика силы резиновой лентой. Когда тянут один датчик, учащиеся могут наблюдать, как оба датчика реагируют в соответствии с принципами действия-реакции.
После проведения экспериментов студенты могут анализировать собранные данные с помощью программных инструментов. Большинство электронных датчиков силы поставляются с совместимым программным обеспечением, которое позволяет учащимся визуализировать свои данные с помощью графиков и диаграмм. Этот анализ помогает учащимся понять взаимосвязь между переменными, например, как увеличение веса влияет на трение или как импульс связан с изменениями импульса.
Включение в уроки наглядных изображений, таких как диаграммы, диаграммы и видео, улучшает понимание. Например:
- Схемы, показывающие электрические соединения для настройки датчиков, могут помочь в понимании.
- Графики, иллюстрирующие взаимосвязь между приложенными силами и измеренными реакциями, дают четкое представление о результатах экспериментов.
- Видео, демонстрирующие процедуры настройки или проведения экспериментов, могут служить ценным ресурсом для обучающихся визуальному зрению.
В заключение отметим, что электронные датчики силы являются бесценными инструментами естественнонаучного образования, которые позволяют учащимся изучать фундаментальные принципы физики посредством практических экспериментов. Точно измеряя силы, учащиеся получают представление о таких понятиях, как трение, движение и передача энергии. Поскольку технологии продолжают развиваться, включение этих устройств в классы улучшит образовательный опыт и будет способствовать более глубокому пониманию научных принципов.
Вы можете проводить различные эксперименты, включая измерение трения между поверхностями, исследование закона Гука с помощью пружин, изучение импульса и импульса во время столкновений и демонстрацию третьего закона Ньютона с помощью установок «действие-противодействие».
Подключите один терминал датчика силы к источнику питания (5 В) на Arduino, подключите другой терминал к аналоговому входному контакту через резистор (10 кОм), затем используйте код Arduino для считывания значений с датчика.
Да! Вы можете использовать несколько электронных датчиков силы в одном эксперименте для одновременного измерения различных сил, действующих на разные объекты, для сравнительного анализа.
Большинство электронных датчиков силы поставляются с совместимым программным обеспечением для визуализации данных. Кроме того, для эффективного анализа собранных данных можно использовать инструменты анализа данных общего назначения, такие как Excel или Google Sheets.
Как правило, электронные датчики силы безопасны при правильном использовании; однако убедитесь, что все соединения надежны, чтобы предотвратить короткое замыкание. Кроме того, будьте осторожны при использовании тяжелых грузов, чтобы избежать травм или повреждения оборудования.
