Датчики силы являются важными устройствами, которые измеряют величину силы, приложенной к объекту, и преобразуют эту механическую силу в электрический сигнал. Эта трансформация обеспечивает точный мониторинг и управление в различных приложениях, от промышленного оборудования до бытовой электроники. Понимание того, как работают датчики силы, включает изучение их принципов, типов, приложений и технологий, лежащих в их основе.
Датчик силы, также известный как датчик силы, предназначен для обнаружения сил растяжения, сжатия и сдвига. Эти датчики играют решающую роль во многих отраслях, включая робототехнику, автомобилестроение, здравоохранение и производство. Преобразуя механические силы в измеримые электрические сигналы, они позволяют системам соответствующим образом реагировать на внешние стимулы.
Работа датчиков силы основана на нескольких фундаментальных принципах:
1. Механическая деформация. Когда к датчику прилагается сила, он деформируется. Эта деформация может быть упругой (возвращение к исходной форме) или пластической (постоянное изменение).
2. Генерация электрического сигнала. Деформация изменяет электрические свойства материала датчика, которые можно измерить как изменение сопротивления, емкости или напряжения.
3. Обработка сигнала: генерируемый электрический сигнал обрабатывается и преобразуется в читаемый формат, что позволяет точно измерить силу.
Существует несколько типов датчиков силы, каждый из которых использует разные технологии измерения силы:
- Тензодатчики: это наиболее распространенный тип датчиков силы. Они состоят из тонких проволок или фольги, прикрепленных к подложке. При приложении силы тензорезистор деформируется, изменяя свое электрическое сопротивление. Это изменение можно измерить с помощью мостовой схемы Уитстона.
- Пьезорезистивные датчики: в этих датчиках используются материалы, электрическое сопротивление которых меняется под давлением. Кремний широко используется из-за его высокой чувствительности.
- Емкостные датчики: эти датчики измеряют изменения емкости, вызванные изменением расстояния между двумя проводящими пластинами под действием приложенной силы.
- Пьезоэлектрические датчики: они генерируют электрический заряд при воздействии механического напряжения. Эти датчики идеально подходят для динамических измерений, поскольку они могут быстро реагировать на изменения силы.
- Магнитные датчики: используя принцип магнитострикции, эти датчики обнаруживают изменения магнитных свойств при механическом воздействии.

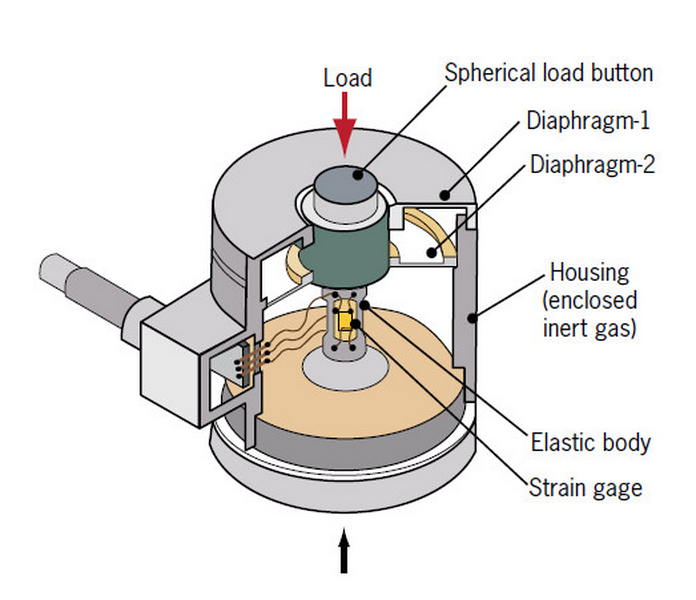

Конструкция датчика силы обычно включает в себя:
- Чувствительный элемент: основной компонент, который обнаруживает силу (например, тензодатчик).
- Подложка: жесткое основание, на котором размещается чувствительный элемент и обеспечивает структурную целостность.
- Схема формирования сигнала: электроника, которая усиливает и преобразует необработанный сигнал в пригодный для использования формат.
Датчики силы имеют разнообразное применение в различных областях:
- Робототехника: в робототехнических системах датчики силы позволяют машинам безопасно взаимодействовать с окружающей средой, обеспечивая обратную связь о силе захвата и чувствительности к прикосновению.
- Автомобильная промышленность: используется в таких приложениях, как мониторинг нагрузки в системах подвески и системах раскрытия подушек безопасности.
- Медицинские устройства: датчики силы имеют решающее значение в таких устройствах, как тонометры и протезы конечностей, для обеспечения надлежащей функциональности и безопасности.
- Производство: они контролируют такие процессы, как сборочные линии, где для контроля качества необходимо точное приложение силы.
Преимущества внедрения датчиков силы включают в себя:
- Прецизионное измерение: высокая точность измерения сил обеспечивает лучший контроль в автоматизированных системах.
- Универсальность: применим в различных средах и отраслях благодаря различным доступным технологиям измерения.
- Обратная связь в реальном времени: возможности немедленного реагирования помогают повысить безопасность и эффективность операций.
Несмотря на свои преимущества, существуют проблемы, связанные с датчиками силы:
- Необходимость калибровки: регулярная калибровка необходима для поддержания точности с течением времени.
- Чувствительность к окружающей среде: на некоторые датчики могут влиять колебания температуры или электромагнитные помехи.
- Соображения стоимости: высококачественные датчики могут быть дорогими, что влияет на бюджетные ограничения для некоторых проектов.
Будущее технологии датчиков силы выглядит многообещающим благодаря таким достижениям, как:
- Миниатюризация: датчики меньшего размера позволят интегрировать их в более компактные устройства без ущерба для производительности.
- Интеллектуальные датчики: использование возможностей Интернета вещей позволит осуществлять удаленный мониторинг и анализ данных.
- Улучшенные материалы: Разработка новых материалов повысит долговечность и чувствительность датчиков в экстремальных условиях.
Датчики силы играют жизненно важную роль в современных технологиях, предоставляя критически важные данные, которые позволяют машинам и системам точно взаимодействовать с окружающей средой. Их способность преобразовывать механические силы в электрические сигналы сделала их незаменимыми в различных отраслях промышленности. По мере развития технологий мы можем ожидать еще более инновационных приложений и улучшений возможностей датчиков.
Тензометр — это устройство, используемое для измерения степени деформации или деформации, испытываемой объектом под воздействием внешней силы. Он работает, изменяя свое электрическое сопротивление по мере деформации.
Пьезоэлектрические датчики генерируют электрический заряд при приложении механического напряжения. Это свойство позволяет им эффективно измерять динамические силы и быстро реагировать на изменения давления или напряжения.
Общие области применения включают робототехнику (для контроля захвата), автомобилестроение (для мониторинга нагрузки), медицинские устройства (например, манжеты для измерения артериального давления) и производственные процессы (для контроля качества).
Датчики силы в идеале должны регулярно калиброваться в зависимости от условий использования; обычно каждые 6 месяцев–1 год или при возникновении значительных изменений в операционной среде или приложении.
Факторы, влияющие на точность, включают условия окружающей среды (температура, влажность), качество калибровки, конструкцию датчика (используемый материал) и методы приложения нагрузки (насколько равномерно распределяется нагрузка).
