Тензодатчик — это преобразователь, который преобразует силу или вес в электрический сигнал. Самый распространенный тип датчик нагрузки это тензодатчик, который использует принцип тензодатчиков для измерения деформации. При приложении нагрузки тензодатчики изменяют свое сопротивление, которое можно измерить и преобразовать в показания веса.

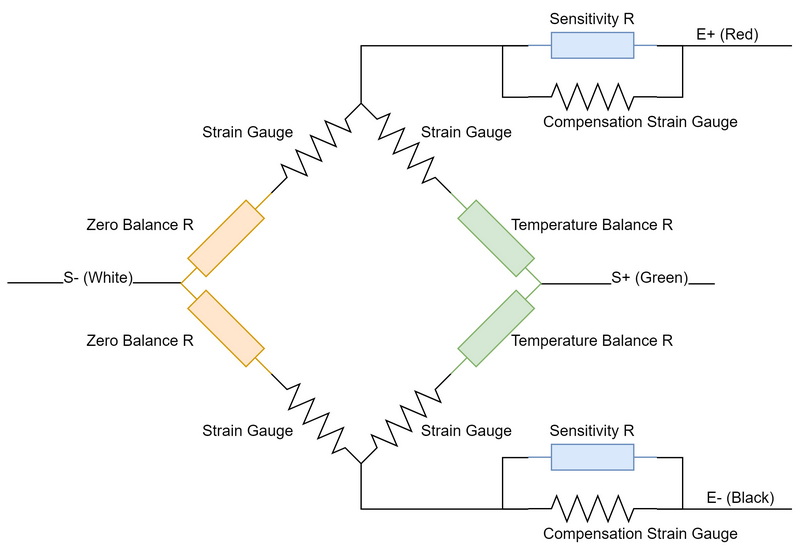

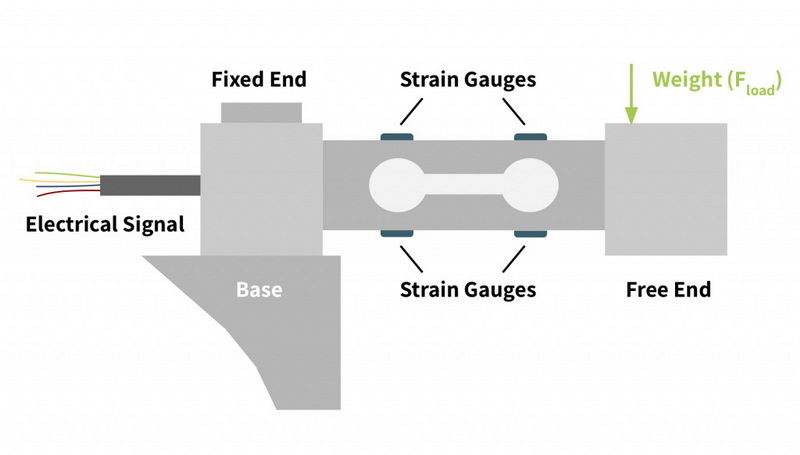

Типичный тензодатчик состоит из нескольких ключевых компонентов:
- Тензодатчики: это резисторы, сопротивление которых изменяется при деформации.
- Кузов: часть конструкции, поддерживающая нагрузку.
- Мостовая схема Уитстона: конфигурация резисторов, позволяющая точно измерять изменения сопротивления.
Мост Уитстона — это схема, используемая для измерения неизвестных сопротивлений путем балансировки двух ветвей мостовой схемы. В случае тензодатчиков он обычно состоит из четырех резисторов, расположенных в форме ромба. Два из этих резисторов являются тензорезисторами, а два других — эталонными.
1. Сбалансированное состояние: когда нагрузка не приложена, мост сбалансирован, а напряжение на выходных клеммах равно нулю.
2. Несбалансированное состояние: при приложении нагрузки тензорезисторы деформируются, изменяя свое сопротивление. Это вызывает дисбаланс в мосте, что приводит к измеримому выходному напряжению.
3. Выходное напряжение: Выходное напряжение пропорционально приложенной нагрузке, что позволяет точно измерить вес.
В типичной установке тензодатчика четыре резистора в мосту Уитстона настроены следующим образом:
- R1 и R2: это тензорезисторы, сопротивление которых изменяется при приложении нагрузки.
- R3 и R4: это опорные резисторы, которые помогают поддерживать баланс моста.
1. Изменение сопротивления: при приложении нагрузки R1 и R2 меняют свое сопротивление из-за деформации, а R3 и R4 остаются постоянными.
2. Измерение напряжения. Изменение сопротивления приводит к изменению напряжения на выходных клеммах моста, которое можно измерить и интерпретировать как вес.
3. Формирование сигнала. Выходной сигнал может потребовать усиления и фильтрации для обеспечения точных показаний.
Использование четырех резисторов в конфигурации моста Уитстона обеспечивает высокую точность измерений. Конструкция сводит к минимуму влияние изменений температуры и других факторов окружающей среды, обеспечивая стабильность и надежность выходного сигнала.
Расположение резисторов может быть спроектировано так, чтобы компенсировать изменения температуры, что имеет решающее значение для сохранения точности в различных условиях эксплуатации. Это особенно важно в промышленных применениях, где колебания температуры могут быть значительными.
Конфигурация с четырьмя резисторами повышает линейность выходного сигнала, упрощая калибровку и интерпретацию показаний. Эта линейность жизненно важна для приложений, требующих высокой точности, например, в лабораторных условиях или высокоточных производственных процессах.
Тензодатчики широко используются в различных отраслях промышленности, в том числе:
- Промышленное взвешивание: используется в весах для взвешивания товаров и материалов, обеспечивая точные измерения при транспортировке и получении.
- Медицинское оборудование: используется в устройствах, требующих точного измерения веса, таких как больничные койки и весы для пациентов.
- Автомобильные испытания: используются при краш-тестах и нагрузочных испытаниях транспортных средств для обеспечения безопасности и соответствия нормативам.
- Аэрокосмическая промышленность: применяется в системах взвешивания компонентов самолетов, обеспечивая соблюдение ограничений по весу для обеспечения безопасности и производительности.

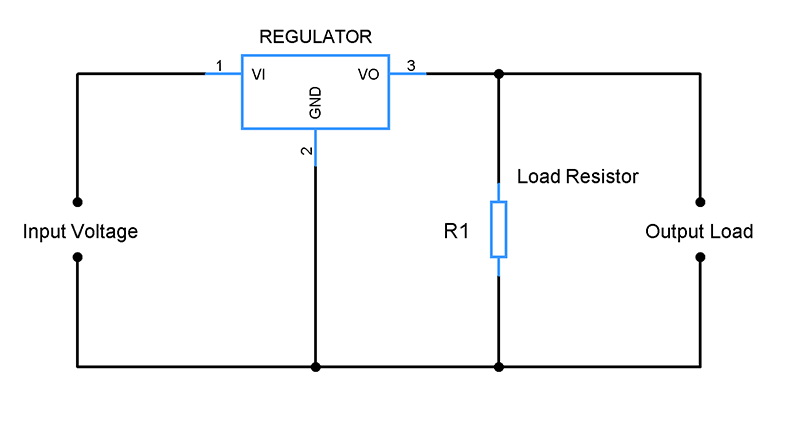

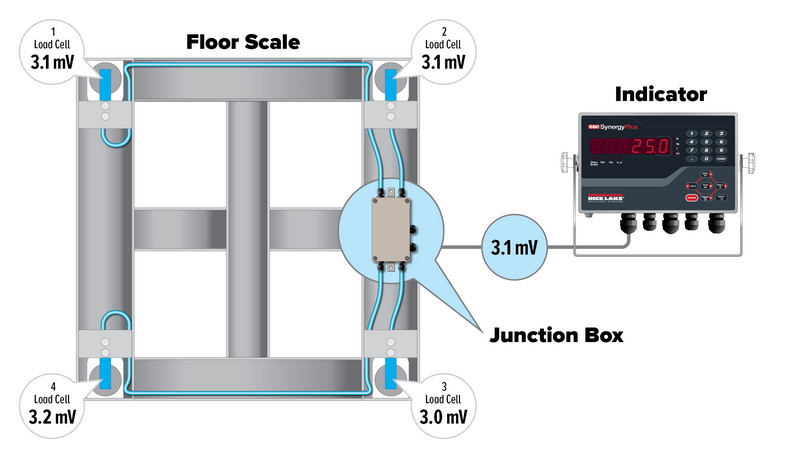

В промышленных условиях тензодатчики часто интегрируются в конвейерные системы для контроля веса продуктов по мере их движения по производственной линии. Например, завод по переработке пищевых продуктов может использовать тензодатчики, чтобы гарантировать соответствие упаковок нормативным требованиям по весу. Тензодатчики предоставляют данные в режиме реального времени, что позволяет немедленно корректировать процесс наполнения, тем самым сокращая отходы и обеспечивая соблюдение требований.
Последние достижения в области технологий тензодатчиков привели к разработке цифровых тензодатчиков, включающих в себя микропроцессоры. Эти устройства могут выполнять самокалибровку, температурную компенсацию и даже обмениваться данными по беспроводной сети с другими системами. Это нововведение повышает универсальность и простоту использования датчиков веса в различных приложениях.
Использование четырех резисторов в системе датчиков веса, особенно в конфигурации моста Уитстона, имеет основополагающее значение для достижения точных и надежных измерений веса. Такая конфигурация позволяет точно обнаруживать изменения сопротивления из-за приложенных нагрузок, что обеспечивает широкий спектр применений в различных отраслях. Понимание того, как эти резисторы работают вместе, не только подчеркивает важность весоизмерительных ячеек в измерительной технике, но также подчеркивает сложную инженерную работу, необходимую для проектирования этих важных устройств.
Датчик веса — это устройство, которое преобразует силу или вес в электрический сигнал, обычно используемое в системах взвешивания.
Мост Уитстона измеряет неизвестные сопротивления путем балансировки двух ветвей цепи, что позволяет точно измерять изменения сопротивления.
Четыре резистора используются для создания сбалансированного моста Уитстона, который повышает точность измерений и компенсирует колебания температуры.
Тензодатчики используются в промышленном взвешивании, медицинском оборудовании, автомобильных испытаниях и аэрокосмической промышленности.
Изменения температуры могут повлиять на сопротивление тензорезисторов; однако конфигурация с четырьмя резисторами помогает компенсировать эти изменения, сохраняя точность.
