Датчики крутящего момента играют решающую роль в различных отраслях промышленности, от автомобилестроения и аэрокосмической промышленности до производства и робототехники. Эти сложные устройства измеряют вращающую силу, приложенную к объекту, предоставляя ценные данные для анализа производительности, контроля качества и оптимизации системы. В этой подробной статье мы углубимся в сложную работу датчиков крутящего момента, изучим их типы, области применения и ответим на некоторые часто задаваемые вопросы.
Крутящий момент — это вращательная сила, которая заставляет объект вращаться вокруг оси. Это критический параметр во многих механических системах, поскольку он напрямую связан с передачей мощности и эффективностью. Датчики крутящего момента, также известные как датчики крутящего момента или измерители крутящего момента, предназначены для точного измерения этой вращательной силы.
Основной принцип датчиков крутящего момента заключается в измерении деформации или напряжения, возникающего в материале при приложении крутящего момента. Эта деформация затем преобразуется в электрический сигнал, который можно обработать и интерпретировать для определения величины приложенного крутящего момента.
Существует несколько типов датчиков крутящего момента, каждый из которых предназначен для конкретных применений и условий эксплуатации. Давайте рассмотрим наиболее распространенные виды:
Тензодатчики крутящего момента являются наиболее широко используемым типом. Они работают путем измерения деформации вала или поверхности с помощью тензодатчиков.
Как они работают:
1. Тензорезисторы прикрепляются к поверхности вала или изгиба.
2. При приложении крутящего момента вал слегка деформируется, в результате чего тензорезисторы растягиваются или сжимаются.
3. Эта деформация изменяет электрическое сопротивление тензорезисторов.
4. Изменение сопротивления измеряется с помощью мостовой схемы Уитстона.
5. Результирующее выходное напряжение пропорционально приложенному крутящему моменту.
Тензодатчики обеспечивают высокую точность и надежность, что делает их пригодными для широкого спектра применений.
Магнитоупругие датчики используют магнитоупругий эффект, при котором магнитные свойства определенных материалов изменяются под действием механического напряжения.
Как они работают:
1. В качестве чувствительного элемента используется магнитоупругий материал.
2. Приложение крутящего момента вызывает изменения магнитной проницаемости материала.
3. Эти изменения обнаруживаются сенсорными катушками или датчиками Холла.
4. Выходные данные датчика обрабатываются для определения приложенного крутящего момента.
Магнитоупругие датчики часто используются в приложениях, требующих бесконтактного измерения и высокой долговечности.
Датчики крутящего момента SAW используют высокочастотные акустические волны для измерения деформации, вызванной крутящим моментом.
Как они работают:
1. Устройства SAW крепятся к поверхности вала.
2. При приложении крутящего момента изменяются характеристики распространения акустических волн.
3. Эти изменения обнаруживаются и соотносятся с приложенным крутящим моментом.
Датчики SAW обладают высокой чувствительностью и особенно полезны в высокоскоростных приложениях.

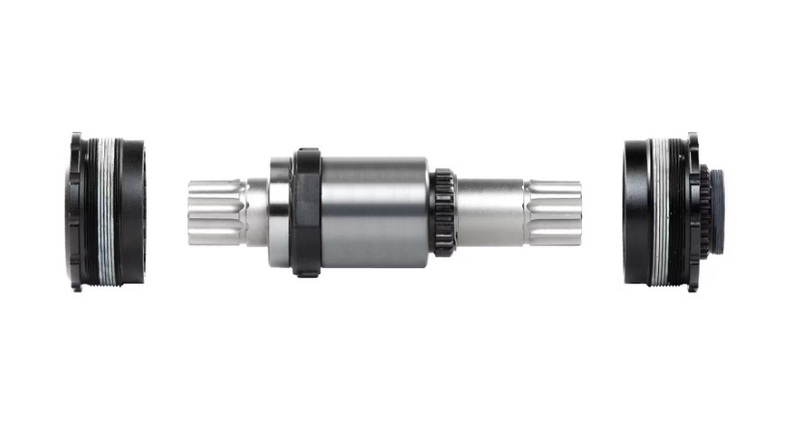

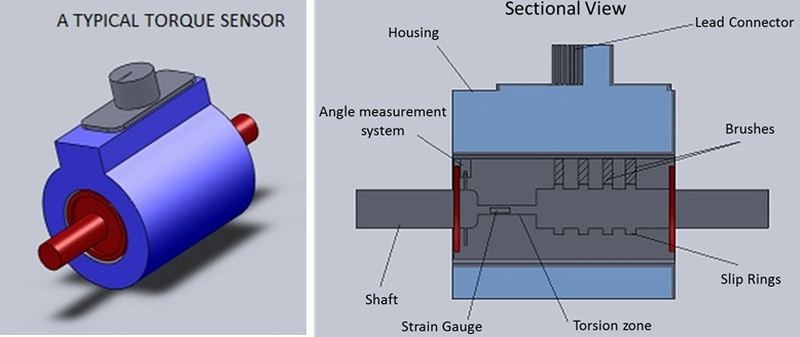

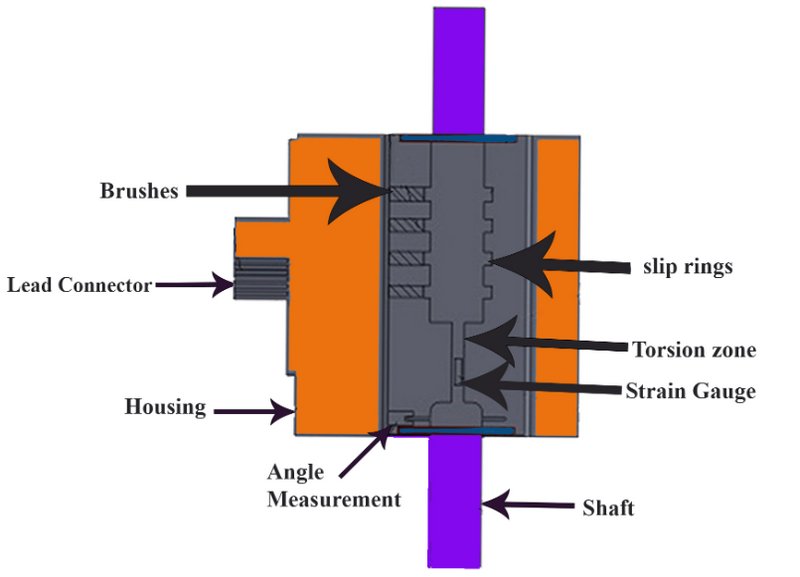

Чтобы понять, как работают датчики крутящего момента, необходимо ознакомиться с их ключевыми компонентами:
1. Чувствительный элемент: это основной компонент, который подвергается деформации под действием крутящего момента. Это может быть вал, изгиб или специальный материал.
2. Тензодатчики или сенсорные устройства: они преобразуют механическую деформацию в электрические сигналы.
3. Схема формирования сигнала: обрабатывает и усиливает необработанный выходной сигнал датчика.
4. Вращающаяся электроника (для динамических датчиков). Эти компоненты передают сигналы от вращающегося вала к неподвижной части датчика.
5. Корпус и механические интерфейсы: они защищают датчик и предоставляют средства для интеграции в измерительную систему.
Давайте подробнее рассмотрим, как работает типичный датчик крутящего момента на основе тензодатчика:
1. Приложение крутящего момента. Когда к валу датчика прилагается крутящий момент, это вызывает небольшую деформацию скручивания.
2. Деформация тензодатчика: тензорезисторы, прикрепленные к поверхности вала, деформируются вместе с валом.
3. Изменение сопротивления. По мере деформации тензорезисторов их электрическое сопротивление изменяется пропорционально приложенной деформации.
4. Мост Уитстона. Тензорезисторы расположены по схеме моста Уитстона, которая преобразует небольшие изменения сопротивления в измеримую разницу напряжений.
5. Усиление сигнала. Небольшое выходное напряжение моста Уитстона усиливается электроникой датчика.
6. Обработка сигнала. Затем усиленный сигнал обрабатывается, часто включая фильтрацию и аналого-цифровое преобразование.
7. Генерация выходного сигнала: обработанный сигнал преобразуется в стандартизированный выходной формат, такой как напряжение, ток или цифровые данные.
8. Калибровка и компенсация. Выход датчика калибруется для обеспечения точных измерений крутящего момента, часто с температурной компенсацией.
Датчики крутящего момента находят применение во многих отраслях и сценариях:
- Проверка двигателя и трансмиссии.
- Анализ системы рулевого управления
- Измерение тормозного момента
- Испытания турбинных двигателей.
- Анализ эффективности пропеллера
- Оценка системы управления полетом
- Контроль качества на сборочных линиях.
- Проверка момента затяжки
- Обратная связь по силе руки робота
- Мониторинг производительности ветряных турбин
- Тестирование эффективности генератора
- Операции по бурению нефти и газа.
- Тестирование материалов
- Биомеханические исследования
- Разработка и проверка нового продукта.
Понимание плюсов и минусов датчиков крутящего момента имеет решающее значение для их эффективного внедрения:
Преимущества:
- Высокая точность и точность
- Возможность измерения в реальном времени
- Неинвазивное измерение (для бесконтактных датчиков)
- Широкий диапазон измерений
- Долговечность и долговременная стабильность.
Ограничения:
- Чувствительность к факторам окружающей среды (температура, вибрация)
- Сложность в установке и калибровке
- Стоимость, особенно для высокоточных или специализированных датчиков
- Возможность механического износа контактных датчиков.
Область измерения крутящего момента постоянно развивается, и на горизонте маячит несколько интересных тенденций:
1. Миниатюризация: разработка более компактных датчиков для приложений с ограниченным пространством.
2. Интеграция беспроводной связи и Интернета вещей: объединение возможностей беспроводной связи и Интернета вещей для удаленного мониторинга и анализа данных.
3. Многоосевое измерение: интеграция измерения крутящего момента с другими параметрами, такими как сила и ускорение, в одном пакете датчиков.
4. Передовые материалы: использование новых материалов и нанотехнологий для повышения производительности и долговечности датчиков.
5. Искусственный интеллект и машинное обучение: внедрение интеллектуальных алгоритмов для прогнозного обслуживания и расширенной интерпретации данных.
Датчики крутящего момента являются незаменимыми инструментами в современном машиностроении и промышленности. Точно измеряя силу вращения, они предоставляют важные данные для оптимизации производительности, обеспечения безопасности и внедрения инноваций в различных секторах. Поскольку технологии продолжают развиваться, мы можем ожидать, что датчики крутящего момента станут еще более точными, универсальными и интегрированными в структуру нашего технологического ландшафта.
Понимание того, как работают датчики крутящего момента, является ключом к эффективному использованию их возможностей. Независимо от того, являетесь ли вы инженером, разрабатывающим новую систему, исследователем, проводящим эксперименты, или специалистом по техническому обслуживанию, обеспечивающим надежность оборудования, информация, предоставляемая датчиками крутящего момента, может оказаться неоценимой для достижения ваших целей и расширения границ возможного в вашей области.
Статические датчики крутящего момента измеряют крутящий момент в стационарных или медленно движущихся системах, а динамические датчики крутящего момента предназначены для высокоскоростных вращающихся систем. Статические датчики проще и часто используются для калибровки или контроля качества, тогда как динамические датчики могут обеспечивать измерения в реальном времени на работающем оборудовании.
Точность датчиков крутящего момента может сильно различаться в зависимости от типа и качества датчика. Высокоточные датчики крутящего момента могут достигать точности 0,1% или выше, тогда как более универсальные датчики могут иметь точность в диапазоне от 0,5% до 1%. Такие факторы, как температура, качество установки и калибровка, могут повлиять на точность датчика.
Да, большинство датчиков крутящего момента предназначены для измерения крутящего момента в обоих направлениях. Обычно они могут различать крутящий момент по часовой стрелке и против часовой стрелки, предоставляя информацию как о величине, так и о направлении. Эта двунаправленная возможность имеет решающее значение для многих приложений, где направление вращения может меняться.
Частота калибровки датчиков крутящего момента зависит от нескольких факторов, включая тип датчика, применение и условия эксплуатации. Как правило, для большинства промышленных применений рекомендуется ежегодная калибровка. Однако в критических или высокоточных средах может потребоваться более частая калибровка (например, ежеквартально или ежемесячно). Всегда следуйте рекомендациям производителя и отраслевым стандартам для вашего конкретного применения.
При выборе датчика крутящего момента учитывайте следующие факторы:
- Требования к диапазону измерений и точности.
- Условия эксплуатации (температура, влажность, вибрация)
- Скорость вращения (для динамических применений)
- Ограничения по пространству и варианты монтажа.
- Тип выходного сигнала и совместимость с вашей системой сбора данных
- Долговечность и ожидаемый срок службы.
- Бюджетные ограничения
- Конкретные отраслевые стандарты или правила, которые должны соблюдаться.
Тщательная оценка этих факторов поможет вам выбрать наиболее подходящий датчик крутящего момента для ваших нужд.
