Тензодатчик — это тип преобразователя, который преобразует силу или вес в электрический сигнал. Такое преобразование необходимо для различных применений, включая промышленные системы взвешивания, медицинское оборудование и даже в исследовательских лабораториях. Тензодатчики предназначены для измерения веса объектов путем определения силы, действующей на них, и перевода этой силы в измеримую электрическую мощность.

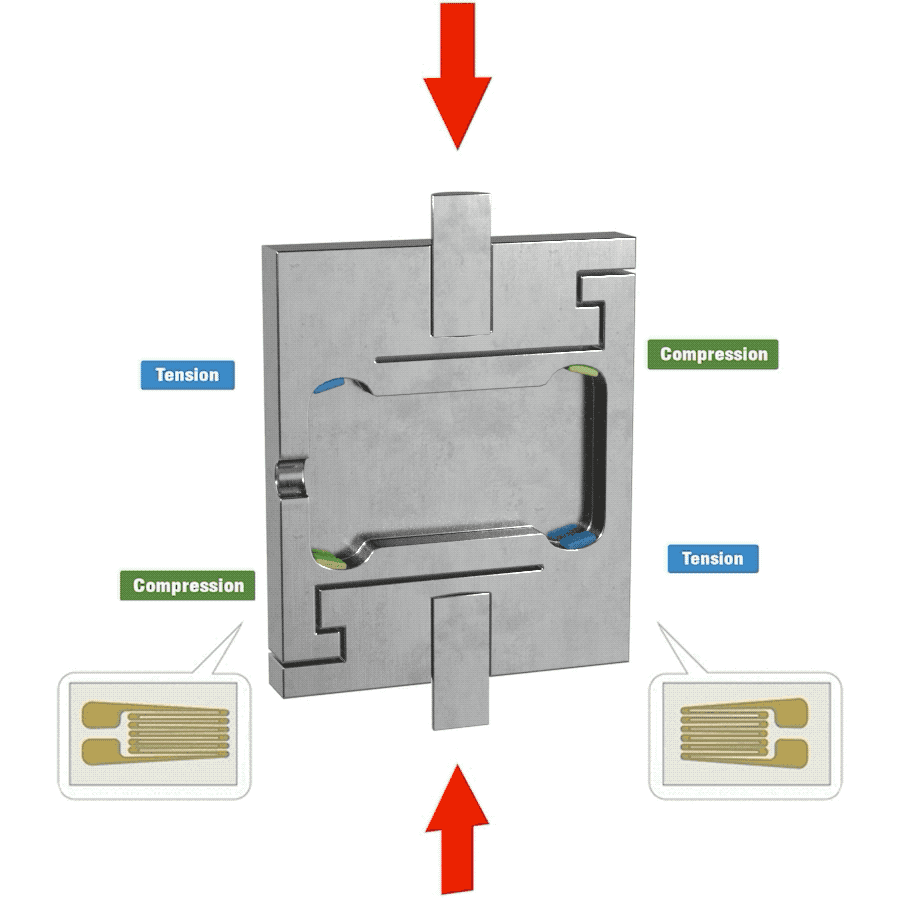

Фундаментальный принцип датчиков веса основан на концепции тензодатчиков. Когда к тензодатчику прилагается нагрузка, он слегка деформируется. Эта деформация изменяет электрическое сопротивление тензорезисторов, прикрепленных к тензодатчику. Изменение сопротивления пропорционально величине приложенной силы, что позволяет точно измерить вес.

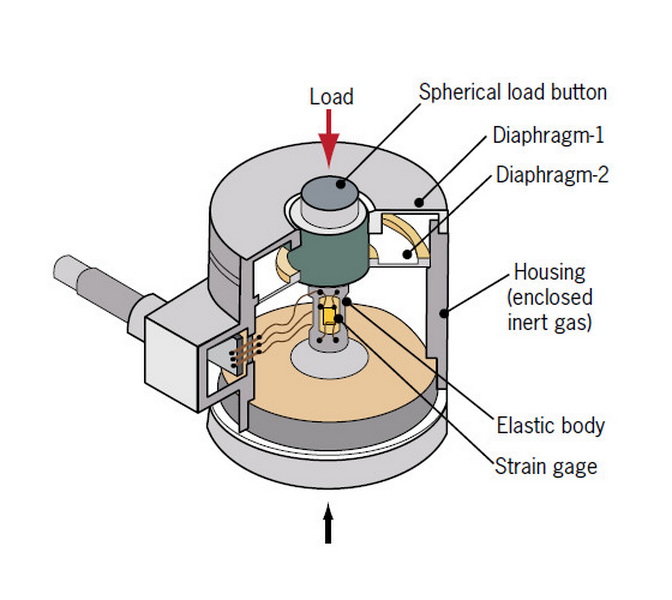

1. Тензодатчики. Это основные чувствительные элементы в датчике веса. Обычно они изготавливаются из тонкой проволоки или фольги, расположенной в виде сетки. Когда тензодатчик подвергается воздействию силы, тензорезисторы растягиваются или сжимаются, изменяя свое электрическое сопротивление.
2. Эластичный элемент. Это часть датчика нагрузки, которая физически деформируется под нагрузкой. Он может быть изготовлен из различных материалов, включая алюминий или нержавеющую сталь, в зависимости от применения и требуемой чувствительности.
3. Корпус. Корпус защищает внутренние компоненты весоизмерительного датчика от таких факторов окружающей среды, как влага, пыль и механические повреждения. Обычно его изготавливают из прочных материалов, чтобы обеспечить долговечность.
4. Электрические соединения. Это провода, которые соединяют тензорезисторы с измерительной системой, позволяя передавать для обработки электрический сигнал, генерируемый тензодатчиком.
Тензодатчики бывают разных типов, каждый из которых предназначен для конкретного применения. К наиболее распространенным типам относятся:
1. Тензодатчики: это наиболее широко используемые датчики веса. Они используют тензодатчики для измерения деформации упругого элемента. Тензодатчики известны своей точностью и надежностью.
2. Гидравлические тензодатчики. В этих тензодатчиках для измерения силы используется гидравлическая жидкость. При приложении нагрузки давление жидкости меняется, которое затем преобразуется в электрический сигнал. Гидравлические тензодатчики часто используются в тяжелых условиях эксплуатации.
3. Пневматические тензодатчики. Подобно гидравлическим тензодатчикам, пневматические тензодатчики используют давление воздуха для измерения силы. Они менее распространены, но могут быть полезны в конкретных случаях, когда электрические компоненты могут представлять опасность.
4. Тензодатчики с S-образной балкой. Эти тензодатчики имеют форму буквы «S» и могут измерять как растяжение, так и сжатие. Они универсальны и широко используются в различных целях, включая подвесные весы.

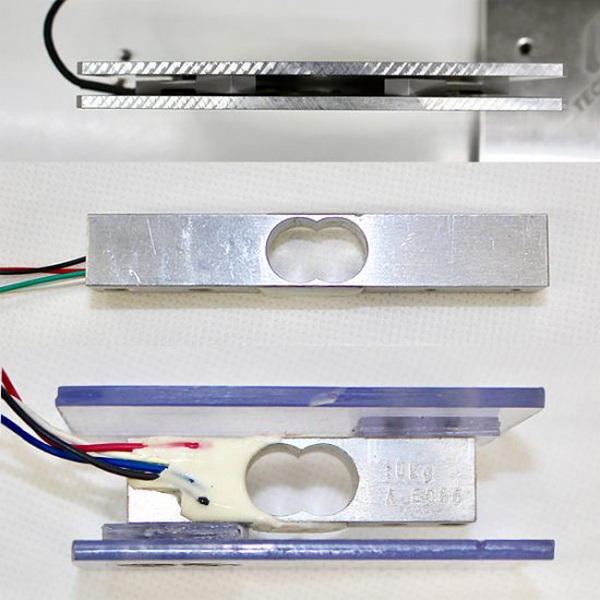

5. Тензодатчики изгибаемой балки. Эти тензодатчики предназначены для измерения веса путем изгиба под нагрузкой. Они часто используются в платформенных весах и других системах взвешивания.
Работу тензодатчика можно разбить на несколько ключевых этапов:
1. Приложение нагрузки. Когда объект помещается на тензодатчик, на него действует сила тяжести. Эта сила передается на упругий элемент тензодатчика.
2. Деформация. Упругий элемент деформируется в ответ на приложенную нагрузку. Эта деформация обычно очень мала, часто измеряется в микрометрах.
3. Реакция тензодатчика. По мере деформации упругого элемента прикрепленные к нему тензорезисторы также деформируются. Эта деформация изменяет электрическое сопротивление тензорезисторов.
4. Преобразование сигнала: изменение сопротивления преобразуется в электрический сигнал, который пропорционален величине приложенной силы. Затем этот сигнал усиливается и обрабатывается измерительной системой.
5. Отображение веса: Наконец, обработанный сигнал отображается в виде измерения веса на цифровом индикаторе или передается на компьютер для дальнейшего анализа.
Тензодатчики используются в широком спектре применений в различных отраслях промышленности, в том числе:
1. Промышленное взвешивание. Тензодатчики обычно используются в промышленных весах для взвешивания продуктов, материалов и оборудования. Они обеспечивают точные измерения, необходимые для управления запасами и контроля качества.
2. Медицинские устройства. В медицинской сфере тензодатчики используются в таких устройствах, как весы для пациентов и инфузионные насосы. Они обеспечивают точное дозирование и контроль веса пациента.
3. Автомобильные испытания. Тензодатчики используются при автомобильных испытаниях для измерения сил во время краш-тестов и оценки производительности. Они помогают обеспечить безопасность и соответствие отраслевым стандартам.
4. Аэрокосмическая промышленность. В аэрокосмической промышленности датчики веса используются для измерения сил, воздействующих на компоненты самолета во время испытаний. Они играют решающую роль в обеспечении безопасности и надежности самолетов.
5. Исследования и разработки. Тензодатчики используются в лабораториях для различных исследовательских целей, включая испытания материалов и измерение силы в экспериментах.
Тензодатчики обладают рядом преимуществ, которые делают их идеальными для измерения веса:
1. Высокая точность. Тензодатчики обеспечивают точные измерения, что делает их пригодными для применений, требующих высокой точности.
2. Долговечность. Тензодатчики рассчитаны на работу в суровых условиях, обеспечивая долгосрочную надежность.
3. Универсальность. Благодаря различным типам датчиков веса можно использовать в широком диапазоне применений: от легких до тяжелых условий взвешивания.
4. Простота интеграции. Тензодатчики можно легко интегрировать в существующие системы, что позволяет плавно модернизировать возможности взвешивания.
5. Мониторинг в реальном времени. Тензодатчики предоставляют данные в режиме реального времени, обеспечивая немедленную обратную связь и корректировку процессов.
Несмотря на то, что тензодатчики очень эффективны, существует ряд проблем и соображений, о которых следует помнить:
1. Калибровка. Регулярная калибровка необходима для поддержания точности. Тензодатчики могут со временем смещаться, что требует периодических проверок.
2. Факторы окружающей среды. Температура, влажность и другие факторы окружающей среды могут влиять на работу весоизмерительных датчиков. Правильное размещение и установка имеют решающее значение для смягчения этих последствий.
3. Установка. Правильная установка имеет решающее значение для точных измерений. Несоосность или неправильный монтаж могут привести к ошибочным показаниям.
4. Помехи сигнала. Электрический шум и помехи могут повлиять на сигнал тензодатчика. Экранирование и правильная техника подключения могут помочь свести к минимуму эти проблемы.
По мере развития технологий тензодатчики становятся все более совершенными. Инновации в материалах и дизайне приводят к созданию более легких и прочных датчиков веса, способных работать в экстремальных условиях. Кроме того, интеграция цифровых технологий позволяет улучшить обработку данных и возможности подключения, позволяя тензодатчикам беспрепятственно взаимодействовать с другими устройствами и системами.
1. Интеллектуальные тензодатчики. Развитие Интернета вещей (IoT) привело к разработке интеллектуальных тензодатчиков, которые могут передавать данные по беспроводной сети. Эти тензодатчики могут обеспечивать мониторинг и аналитику в реальном времени, что делает их незаменимыми в промышленной автоматизации и интеллектуальном производстве.
2. Миниатюризация. Поскольку отрасли требуют более компактных решений, тензодатчики разрабатываются так, чтобы они были меньше и легче без ущерба для производительности. Эта миниатюризация открывает новые возможности применения в таких областях, как робототехника и портативные устройства для взвешивания.
3. Улучшенные материалы. Достижения в области материаловедения приводят к разработке датчиков веса, способных выдерживать более суровые условия, включая экстремальные температуры и агрессивные вещества. Такая долговечность расширяет возможности их использования в таких отраслях, как нефть и газ, где условия могут быть сложными.
4. Повышенная точность: текущие исследования направлены на повышение точности датчиков веса. Инновации в технологии тензорезисторов и алгоритмах обработки сигналов открывают путь к тензодатчикам, которые могут обеспечить еще более точные измерения.
5. Интеграция с ИИ. Интеграция искусственного интеллекта (ИИ) с технологией тензодатчиков призвана произвести революцию в способах анализа и использования данных. Алгоритмы искусственного интеллекта могут помочь прогнозировать потребности в обслуживании, оптимизировать производительность и улучшить процессы принятия решений в режиме реального времени.
Тензодатчики — это жизненно важные датчики в мире измерения веса, предоставляющие точные и надежные данные в различных отраслях. Их способность преобразовывать силу в электрический сигнал делает их незаменимыми в самых разных приложениях: от промышленного взвешивания до медицинских устройств. Понимание того, как работают тензодатчики, их различные типы и области применения, может помочь организациям использовать эту технологию для повышения эффективности и точности.
Основная функция тензодатчика — преобразование силы или веса в электрический сигнал для измерения.
К различным типам тензодатчиков относятся тензодатчики, гидравлические тензодатчики, пневматические тензодатчики, тензодатчики S-образной балки и тензодатчики изгибающейся балки.
Тензодатчики следует калибровать регулярно, обычно каждые шесть месяцев или год, в зависимости от использования и условий окружающей среды.
Факторы, которые могут повлиять на точность, включают температуру, влажность, выравнивание установки и электрические помехи.
Тензодатчики обычно используются в промышленном взвешивании, медицинских устройствах, автомобильных испытаниях, аэрокосмических приложениях и исследовательских лабораториях.
