В мире промышленного взвешивания и измерения точность имеет первостепенное значение. Одним из важнейших компонентов, обеспечивающих эти качества в многоячеечных системах взвешивания, является суммирующая коробка тензодатчиков, также известная как распределительная коробка или J-образная коробка. Это устройство играет жизненно важную роль в объединении и обработке сигналов от нескольких датчиков веса, в конечном итоге обеспечивая единый точный выходной сигнал для измерения веса. В этом подробном руководстве мы рассмотрим, как суммирующий блок тензодатчиков работ, его ключевые компоненты и его значение в различных промышленных приложениях.
Прежде чем углубляться в тонкости суммирующей коробки, важно понять основы тензодатчиков. Тензодатчики — это преобразователи, которые преобразуют механическую силу (вес) в электрические сигналы. Они являются основой большинства современных систем взвешивания, от небольших кухонных весов до огромных промышленных платформ.
В многоэлементных системах, таких как большие платформенные весы или установки для взвешивания резервуаров, используются несколько тензодатчиков для равномерного распределения веса и обеспечения более точных измерений. Однако использование нескольких датчиков веса ставит новую задачу: как объединить их отдельные сигналы в одно точное показание.
Здесь в игру вступает суммирующий блок тензодатчиков. Его основные функции включают в себя:
1. Комбинация сигналов: суммирующий блок собирает сигналы со всех подключенных датчиков веса и объединяет их в один выходной сигнал.
2. Регулировка сигнала: выравнивает выходные сигналы отдельных датчиков нагрузки для обеспечения сбалансированных и точных измерений.
3. Распределение напряжения возбуждения. Коробка равномерно распределяет напряжение возбуждения по всем подключенным тензодатчикам.
4. Защита окружающей среды: герметичный корпус защищает электрические соединения от факторов окружающей среды.
5. Калибровка и устранение неисправностей. Многие суммирующие блоки включают в себя функции, упрощающие калибровку системы и диагностику отдельных датчиков веса.
Основная функция суммирующего блока — объединение сигналов от нескольких датчиков веса. Каждый тензодатчик выдает небольшой электрический сигнал (обычно в милливольтах), пропорциональный измеряемому весу. Блок суммирования складывает эти сигналы вместе, создавая единый выходной сигнал, который представляет общий вес всех датчиков веса.
В идеальном мире все тензодатчики в системе будут давать одинаковые выходные данные при одинаковом весе. Однако из-за производственных допусков и небольших различий в установке такое случается редко. Подстройка сигнала — это процесс настройки выходных сигналов отдельных датчиков веса, чтобы обеспечить их равный вклад в окончательные измерения.
Существует два основных метода настройки сигнала:
1. Резистивная подстройка: включает добавление небольших резисторов параллельно или последовательно с сигналами весоизмерительных датчиков для регулировки их вклада в общий выходной сигнал.
2. Цифровая подстройка. В более совершенных сумматорах используются цифровые потенциометры или микроконтроллеры для электронной регулировки сигналов.
Для правильной работы тензодатчиков требуется стабильное напряжение возбуждения. Суммирующий блок отвечает за равномерное распределение этого напряжения на все подключенные тензодатчики. Это гарантирует, что каждая ячейка получает один и тот же источник питания, что имеет решающее значение для точных измерений.
Многие промышленные системы взвешивания работают в суровых условиях. Суммирующая коробка представляет собой герметичный корпус, который защищает электрические соединения и компоненты обрезки от пыли, влаги и других потенциальных загрязнений. Эта защита жизненно важна для поддержания долгосрочной точности и надежности системы взвешивания.

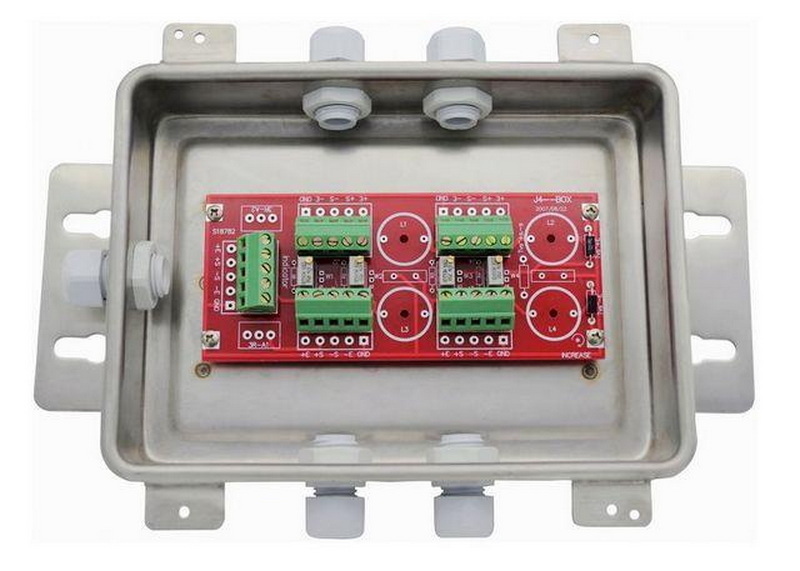

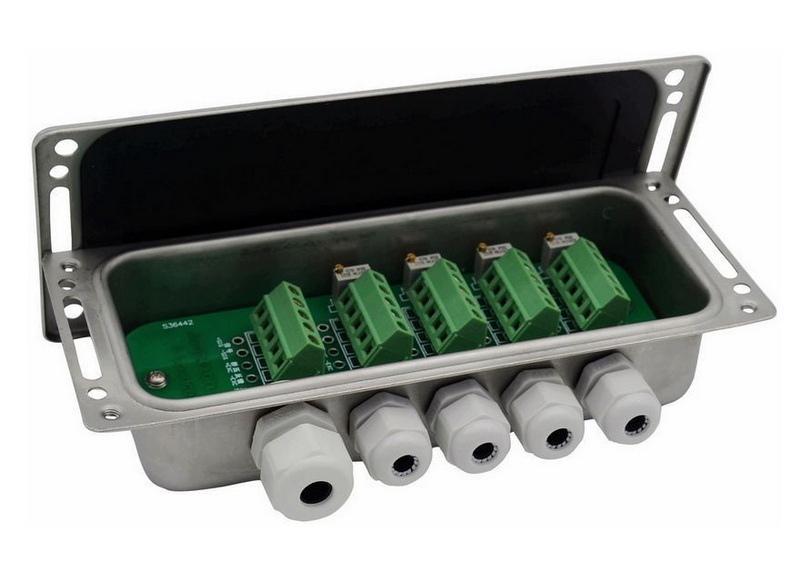

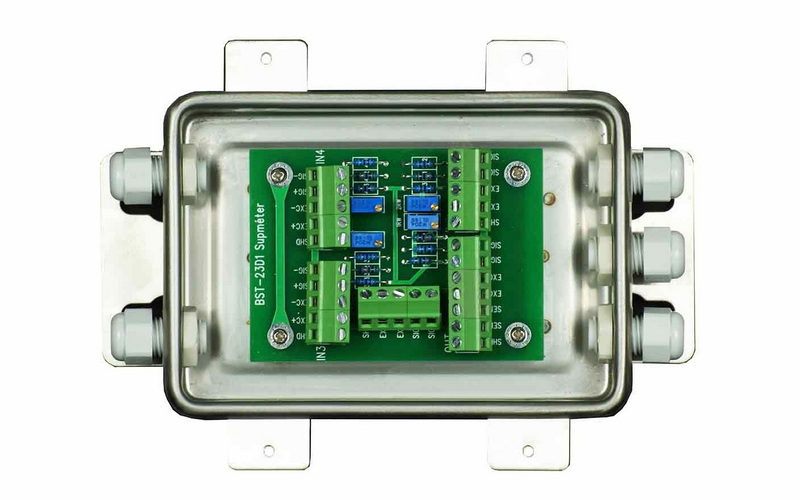

Типичный суммирующий блок тензодатчиков состоит из нескольких ключевых компонентов:

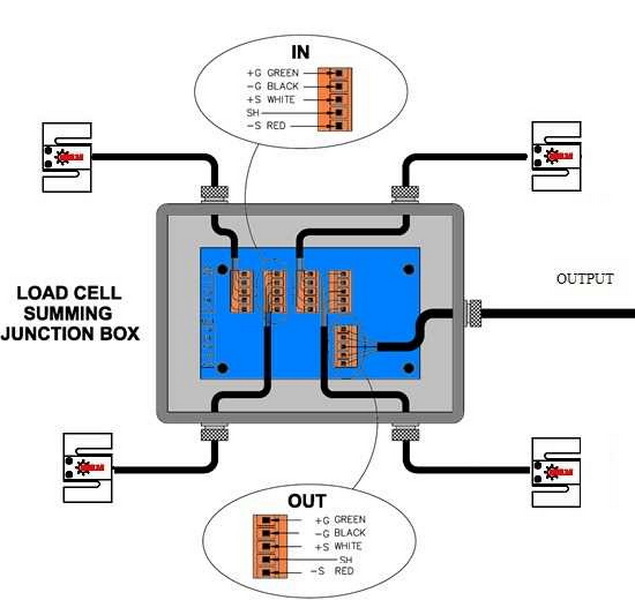

1. Входные клеммы. Они подключаются к отдельным тензодатчикам, обычно через экранированные кабели.
2. Выходной терминал: подает комбинированный сигнал на индикатор веса или контроллер.
3. Подстроечные резисторы или потенциометры: используются для регулировки сигналов отдельных тензодатчиков.
4. PCB (печатная плата): содержит схемы для обработки и объединения сигналов.
5. Корпус: обеспечивает защиту внутренних компонентов от воздействия окружающей среды.
6. Кабельные вводы. Обеспечьте водонепроницаемость в местах входа кабелей в коробку.
7. Точка заземления: помогает снизить электрические помехи и обеспечивает безопасность.
Суммирующие коробки тензодатчиков находят применение в различных отраслях промышленности и сценариях взвешивания:
1. Платформенные весы. В больших платформенных весах часто используется несколько тензодатчиков для равномерной поддержки поверхности взвешивания.
2. Взвешивание резервуаров и силосов. Для точного измерения содержимого больших резервуаров или бункеров используются несколько датчиков веса.
3. Весы для грузовых автомобилей. В мостовых весах для грузовых автомобилей обычно используется несколько датчиков веса по всей длине.
4. Конвейерные весы. Эти системы могут использовать несколько тензодатчиков для точного измерения потока материала.
5. Системы дозирования. Для точного измерения ингредиентов в пищевой и химической промышленности часто требуется несколько датчиков веса.
1. Повышенная точность. Путем объединения и обрезки сигналов нескольких датчиков нагрузки суммирующие блоки повышают общую точность системы.
2. Упрощенная проводка: вместо прокладки нескольких кабелей к индикатору веса требуется только один кабель от суммирующей коробки.
3. Простота обслуживания. Суммирующие блоки часто включают в себя диагностические функции, которые упрощают выявление и устранение проблем с отдельными тензодатчиками.
4. Масштабируемость: в систему часто можно добавить дополнительные тензодатчики, используя суммирующий блок большего размера или соединяя несколько блоков.
5. Защита окружающей среды. Герметичный корпус защищает чувствительные электрические соединения от суровых промышленных условий.
Правильная установка и калибровка суммирующего блока тензодатчиков имеют решающее значение для точного взвешивания. Вот некоторые ключевые соображения:
1. Монтаж: Сумматорную коробку следует монтировать надежно, вдали от источников вибрации или экстремальных температур.
2. Электропроводка. Для всех соединений используйте высококачественные экранированные кабели, чтобы свести к минимуму электрические помехи.
3. Заземление. Обеспечьте правильное заземление, чтобы снизить шум и предотвратить опасность поражения электрическим током.
4. Калибровка. Следуйте инструкциям производителя по первоначальной калибровке и регулярной повторной калибровке системы.
5. Защита от влаги: используйте соответствующие кабельные вводы и убедитесь, что корпус надежно закрыт, чтобы предотвратить попадание влаги.
Суммирующие коробки тензодатчиков являются важными компонентами многоэлементных систем взвешивания, обеспечивая точные и надежные измерения в различных промышленных приложениях. Понимая, как работают эти устройства и их основные функции, инженеры и технические специалисты могут лучше проектировать, устанавливать и обслуживать высокопроизводительные системы взвешивания. По мере развития технологий мы можем ожидать появления еще более сложных суммирующих блоков с расширенными цифровыми возможностями, что еще больше повысит точность и эффективность процессов промышленного взвешивания.
A1: Количество датчиков веса, которые можно подключить к суммирующему блоку, варьируется в зависимости от конкретной модели. Обычные конфигурации варьируются от 4 до 8 тензодатчиков, но некоторые специализированные коробки могут вмещать и больше. Всегда проверяйте спецификации производителя, чтобы узнать точную емкость конкретного суммирующего блока.
A2: Частота калибровки зависит от различных факторов, включая область применения, условия окружающей среды и нормативные требования. Как правило, рекомендуется калибровать систему не реже одного раза в год. Однако для некоторых критически важных приложений может потребоваться более частая калибровка, в то время как стабильные системы в контролируемых средах могут нуждаться в менее частых проверках.
A3: Как правило, не рекомендуется смешивать тензодатчики с разной емкостью в одном суммирующем блоке. Для оптимальной производительности и точности все тензодатчики, подключенные к суммирующему блоку, должны иметь одинаковую емкость и выходные характеристики. Смешение разных объемов может привести к неравномерному распределению веса и неточности измерений.
A4: Пассивный суммирующий блок просто объединяет сигналы от нескольких датчиков нагрузки без какой-либо активной обработки сигналов. С другой стороны, активный суммирующий блок включает в себя электронные компоненты, которые могут усиливать, фильтровать или обрабатывать сигналы в цифровом виде. Активные коробки часто обеспечивают лучшую производительность, особенно в шумной обстановке или когда требуются длинные кабели.
A5. Устранение неполадок с блоком суммирования обычно включает в себя следующие шаги:
1. Проверьте все проводные соединения на предмет ослабления или повреждения кабелей.
2. Проверьте напряжение возбуждения на каждом тензодатчике.
3. Измерьте индивидуальный выходной сигнал каждого весоизмерительного датчика, чтобы выявить неисправные блоки.
4. Осмотрите суммирующую коробку на наличие признаков влаги или коррозии.
5. Используйте диагностические инструменты, предоставленные производителем, для проверки целостности сигнала.
6. Если возможно, используйте функцию угловой регулировки, чтобы изолировать проблемы с конкретными весоизмерительными датчиками.
Если эти действия не помогли устранить проблему, обратитесь в службу технической поддержки производителя или к квалифицированному специалисту по системам взвешивания.
