Тензодатчики являются фундаментальными компонентами современных систем измерения силы, играя решающую роль в различных отраслях промышленности, от производства и аэрокосмической промышленности до здравоохранения и транспорта. Эти устройства произвели революцию в способах количественного определения и анализа сил, предоставляя точные и надежные данные для бесчисленных приложений. В этом подробном руководстве мы углубимся в сложную работу тензодатчики тензодатчики, изучая их принципы, приложения и последние достижения в этой области.

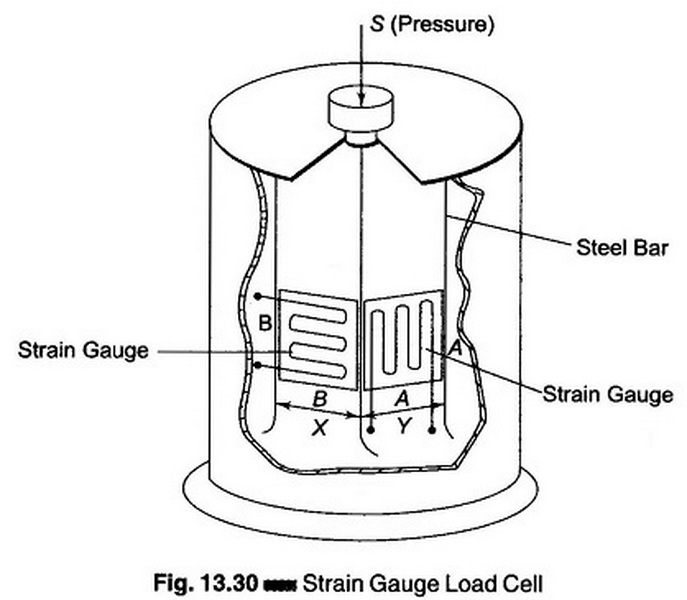

В основе каждого тензодатчика лежит простая, но гениальная концепция: способность преобразовывать механическую силу в электрический сигнал. Это преобразование стало возможным благодаря использованию тензорезисторов, которые представляют собой чувствительные электрические проводники, предназначенные для изменения своего сопротивления при воздействии механического напряжения.
Фундаментальный принцип тензодатчиков основан на взаимосвязи между механической деформацией и электрическим сопротивлением. Когда к тензодатчику прилагается сила, это вызывает незначительную деформацию материала. Эта деформация затем обнаруживается тензодатчиками, которые стратегически расположены на поверхности тензодатчика.
Тензорезисторы обычно изготавливаются из тонкой металлической фольги или полупроводникового материала, который тщательно приклеивается к поверхности тензодатчика. Когда тензодатчик деформируется под действием приложенной силы, тензорезистор испытывает ту же деформацию, что приводит к изменению его электрического сопротивления. Это изменение сопротивления пропорционально приложенной силе, что позволяет проводить точные измерения и количественную оценку. Взаимосвязь между деформацией и изменением сопротивления описывается коэффициентом тензочувствительности (GF), который является мерой чувствительности тензорезистора. Манометрический коэффициент определяется как отношение дробного изменения электрического сопротивления к дробному изменению длины (деформации): GF = (ΔR/R) / (ΔL/L), где:
- ΔR – изменение сопротивления
- R – начальное сопротивление
- ΔL – изменение длины
- L – начальная длина

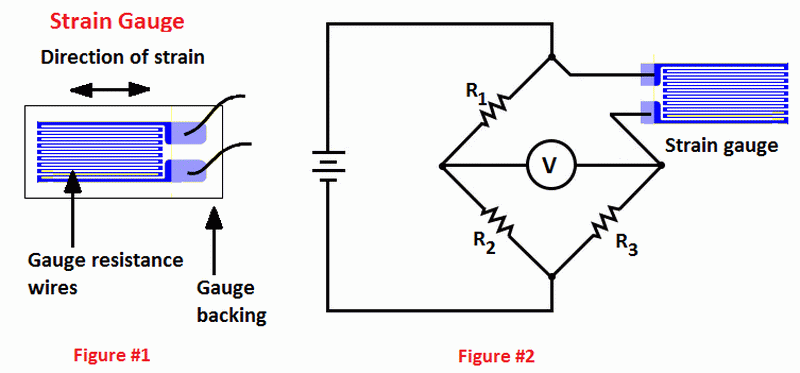

Для точного измерения небольших изменений сопротивления, создаваемых тензодатчиками, в тензодатчиках обычно используется мостовая схема Уитстона. Эта конфигурация состоит из четырех резистивных рычагов, один или несколько из которых содержат активные тензодатчики. Мост Уитстона позволяет точно измерять небольшие изменения сопротивления путем сравнения разницы напряжений на мосту, когда он сбалансирован и несимметричен.

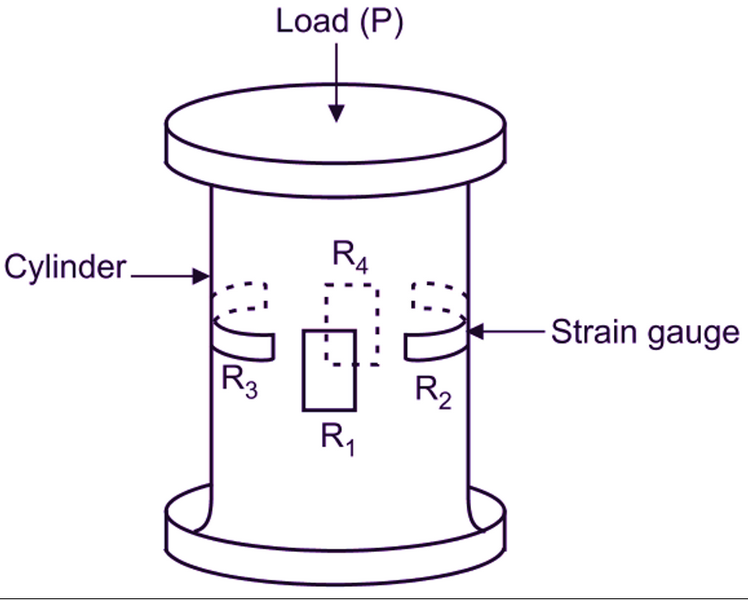

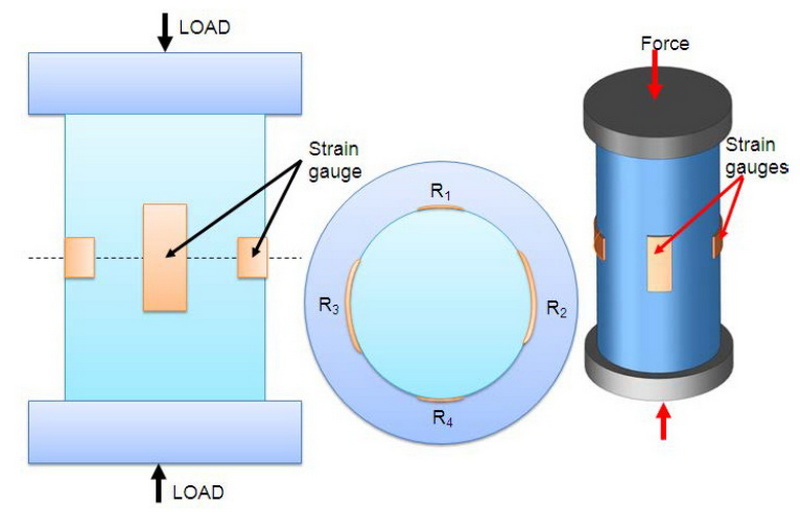

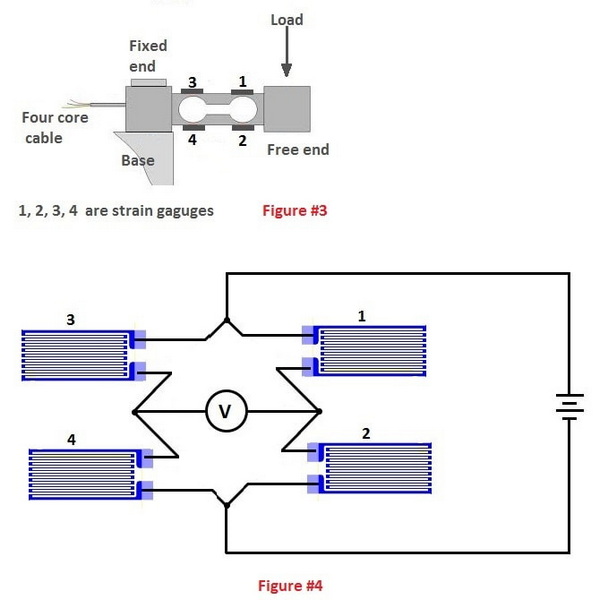

В типичном тензодатчике используются несколько тензодатчиков для повышения чувствительности и компенсации температурных эффектов. Наиболее распространенной конфигурацией является полномостовая схема, в которой все четыре плеча моста Уитстона содержат активные тензодатчики. Такая установка обеспечивает максимальную чувствительность и температурную компенсацию.
Основная функция тензодатчика – точное измерение и количественная оценка приложенных сил. Этот процесс включает в себя несколько ключевых этапов:
1. Приложение силы: к тензодатчику прикладывается внешняя сила, заставляющая его слегка деформироваться.
2. Обнаружение деформации: тензодатчики, прикрепленные к тензодатчику, обнаруживают эту деформацию и соответствующим образом изменяют свое электрическое сопротивление.
3. Дисбаланс моста. Изменение сопротивления вызывает дисбаланс в схеме моста Уитстона.
4. Выходное напряжение. Этот дисбаланс создает небольшое выходное напряжение, пропорциональное приложенной силе.
5. Формирование сигнала. Выходное напряжение усиливается и фильтруется для получения чистого, полезного сигнала.
6. Калибровка. Затем сигнал калибруется для преобразования выходного электрического сигнала в значимые единицы силы (например, ньютоны, фунты).
Чувствительность тензодатчика является решающим фактором его производительности. Он определяет наименьшее изменение силы, которое тензодатчик может обнаружить и точно измерить. На чувствительность влияет несколько факторов, в том числе:
1. Манометрический коэффициент: более высокий манометрический коэффициент приводит к большей чувствительности к деформации.
2. Количество датчиков. Использование нескольких тензорезисторов в полномостовой конфигурации увеличивает общую чувствительность.
3. Свойства материала. Упругие свойства материала весоизмерительного датчика влияют на его характеристики деформации и, следовательно, на реакцию тензодатчика.
4. Усиление. Правильное усиление сигнала может улучшить способность датчика нагрузки обнаруживать небольшие изменения силы.
Тензодатчики находят применение в широком спектре отраслей и сценариев благодаря своей универсальности, точности и надежности. Некоторые распространенные приложения включают в себя:
1. Промышленное взвешивание. Тензодатчики используются в весах для точного измерения веса на производстве, в логистике и при контроле качества.
2. Аэрокосмические и автомобильные испытания: измерение силы при структурных испытаниях, краш-тестах и оценке характеристик компонентов.
3. Испытание материалов. Тензодатчики необходимы при испытаниях материалов на растяжение, сжатие и усталость.
4. Медицинские устройства: датчики силы в протезах, реабилитационном оборудовании и системах мониторинга пациентов.
5. Сельское хозяйство: взвешивание скота, сельскохозяйственных культур и мониторинг силосов и резервуаров для хранения.
6. Робототехника и автоматизация: Силовая обратная связь в роботизированных манипуляторах и автоматизированных сборочных линиях.
7. Гражданское строительство: мониторинг состояния мостов, зданий и другой инфраструктуры.
8. Спортивная наука: измерение силы при анализе спортивных результатов и тестировании оборудования.
Существует несколько типов тензодатчиков, каждый из которых предназначен для конкретных применений и диапазонов усилий:
1. Тензодатчики с S-образной балкой. Эти универсальные тензодатчики в форме буквы S могут измерять как силы растяжения, так и силы сжатия.
2. Одноточечные тензодатчики: идеально подходят для небольших платформенных весов и розничной торговли.
3. Канистровые тензодатчики: предназначены для высокопроизводительного взвешивания в суровых условиях.
4. Кнопочные тензодатчики: компактны и подходят для применения в ограниченном пространстве.
5. Балочные тензодатчики: используются в автомобильных весах, для взвешивания резервуаров и других крупномасштабных приложениях.
6. Тензодатчики типа 'блинчик': низкопрофильная конструкция для применений с ограничениями по высоте.
7. Тензодатчики растяжения/сжатия: способны измерять двунаправленные силы.
Точная калибровка имеет решающее значение для обеспечения надежности и точности тензодатчиков. Процесс калибровки включает в себя установление взаимосвязи между электрическим выходом тензодатчика и известными опорными силами. Общие методы калибровки включают в себя:
1. Калибровка по собственному весу: использование точно известных масс для приложения силы к тензодатчику.
2. Гидравлическая или пневматическая калибровка: применение контролируемого давления для создания калибровочных усилий.
3. Метод эталонного тензодатчика: сравнение выходных данных калибровочного тензодатчика с высокоточным эталонным тензодатчиком.
4. Калибровка шунтом: моделирование нагрузки путем введения известного сопротивления на одно плечо моста Уитстона.
5. Калибровочные цепочки: серия этапов калибровки с использованием нескольких эталонных стандартов для достижения высокой точности в широком диапазоне.
Точность и прецизионность тензодатчиков являются решающими факторами их производительности и пригодности для различных применений. Точность означает, насколько близко измеренное значение к истинному значению, а точность связана с повторяемостью измерений. На точность и прецизионность весоизмерительных датчиков влияют несколько факторов:
1. Линейность: постоянство выходных данных тензодатчика во всем диапазоне измерений.
2. Гистерезис: разница в мощности при приближении к значению силы при увеличении и уменьшении нагрузки.
3. Ползучесть: изменение выходной мощности с течением времени при постоянной нагрузке.
4. Влияние температуры: изменения выходной мощности из-за изменений температуры окружающей среды.
5. Эксцентричная нагрузка: ошибки, вызванные смещением силы от центра.
6. Шум и помехи. Электрический шум и факторы окружающей среды, влияющие на качество сигнала.
Чтобы максимизировать точность и точность, тензодатчики часто включают методы компенсации, такие как температурная компенсация, несколько тензодатчиков и усовершенствованные алгоритмы обработки сигналов.
Выбор материалов как для тензорезисторов, так и для корпуса тензодатчика существенно влияет на производительность. К распространенным материалам тензорезисторов относятся:
1. Металлическая фольга: обычно изготавливается из сплавов константана, кармы или платины, обеспечивая хорошую стабильность и температурную компенсацию.
2. Полупроводники. Датчики на основе кремния обеспечивают высокую чувствительность, но более чувствительны к температуре.
3. Тонкая пленка: наносится непосредственно на поверхность тензодатчика, обеспечивая превосходное сцепление и стабильность.
Корпус тензодатчика обычно изготавливается из материалов с постоянными упругими свойствами, таких как:
1. Алюминий: легкий и подходит для тензодатчиков малой и средней мощности.
2. Сталь: Обеспечивает высокую прочность и долговечность для приложений с высокой производительностью.
3. Нержавеющая сталь: обеспечивает коррозионную стойкость для использования в суровых условиях.
4. Специальные сплавы: предназначены для конкретных применений, требующих уникальных свойств.
Область тензодатчиков продолжает развиваться, а постоянные исследования и разработки приводят к многочисленным достижениям:
1. Цифровые тензодатчики: встроенное аналого-цифровое преобразование и обработка сигналов для повышения точности и помехоустойчивости.
2. Беспроводные тензодатчики: возможность удаленного мониторинга и сбора данных без необходимости физического подключения.
3. Тензодатчики на основе МЭМС. Технология микроэлектромеханических систем (МЭМС) позволяет миниатюризировать и интегрировать тензодатчики в компактные устройства.
4. Волоконно-оптические тензодатчики: использование оптических волокон вместо электрических тензодатчиков для применений, требующих высокой устойчивости к электромагнитным помехам или использования в опасных средах.
5. Интеллектуальные тензодатчики: включают расширенные функции, такие как самодиагностика, автоматическая калибровка и регистрация данных.
6. Нанотехнологии: изучение использования наноматериалов и наноструктур для повышения чувствительности и производительности.
Тензодатчики произвели революцию в измерении силы во многих отраслях, предоставив точные, надежные и универсальные решения для количественного определения механических сил. Поскольку технологии продолжают развиваться, мы можем ожидать дальнейшего улучшения чувствительности, точности и возможностей интеграции, открывая новые возможности для приложений измерения силы во все более связанном и управляемом данными мире.
A1: Точность тензодатчиков может варьироваться в зависимости от их качества и применения. Высококачественные тензодатчики могут достигать точности от 0,03% до 0,25% от полной шкалы. Однако такие факторы, как температура, условия нагрузки и обработка сигналов, могут повлиять на общую точность системы.
A2: При правильном использовании и обслуживании тензодатчики могут прослужить много лет. Срок службы зависит от таких факторов, как рабочая среда, условия нагрузки и качество тензодатчика. В идеальных условиях правильно обслуживаемый тензодатчик может надежно работать в течение 10 и более лет.
A3: Да, тензодатчики могут измерять динамические силы, но их производительность зависит от их конструкции и технических характеристик. Некоторые датчики веса специально разработаны для измерения динамической силы и могут выдерживать высокочастотную нагрузку. Однако для очень высокоскоростных динамических измерений более подходящими могут оказаться другие технологии, например пьезоэлектрические датчики.
A4: Изменения температуры могут повлиять на тензодатчики несколькими способами, включая изменения коэффициента тензочувствительности, тепловое расширение материала тензодатчика и изменения сопротивления мостовой цепи. Чтобы смягчить эти эффекты, тензодатчики часто включают методы температурной компенсации, такие как использование тензодатчиков с самокомпенсацией или дополнительных датчиков температуры для активной компенсации.
A5: Тензодатчики сжатия предназначены для измерения сил, которые толкают или сжимают тензодатчик, тогда как тензодатчики растяжения измеряют силы, которые тянут или растягивают тензодатчик. Некоторые тензодатчики, известные как тензодатчики растяжения/сжатия, могут измерять оба типа сил. Основные различия заключаются в их физическом исполнении и в том, как устроены тензорезисторы для обнаружения соответствующих сил.
