Как работает датчик силы?

Меню контента

Что такое датчик силы?

Как работают датчики силы?

>> 1. Технология тензодатчиков

>> 2. Пьезоэлектрические датчики.

>> 3. Емкостные датчики

>> 4. Датчики магнитной силы

Типы датчиков силы

Применение датчиков силы

>> 1. Промышленная автоматизация

>> 2. Медицинское оборудование

>> 3. Бытовая электроника

>> 4. Автомобильная промышленность

Заключение

Часто задаваемые вопросы

>> 1. Какие виды сил можно измерять датчиками силы?

>> 2. Насколько точны датчики силы?

>> 3. Могу ли я использовать датчик силы для измерения веса?

>> 4. Какие факторы влияют на работу датчика силы?

>> 5. Как мне интегрировать датчик силы в мой проект?

Что такое датчик силы?

A датчик силы, также известный как датчик силы или тензодатчик, представляет собой устройство, которое преобразует механическую силу в электрический сигнал. Это преобразование позволяет измерять и анализировать силы в режиме реального времени. Датчики силы широко используются в:

- Производство

- Робототехника

- Медицинские приборы

- Автомобильные приложения

- Бытовая электроника

датчик движения и датчик силы запись_2

Как работают датчики силы?

Фундаментальным принципом датчиков силы является преобразование механической силы в электрический сигнал. Этот процесс может быть достигнут с помощью различных технологий, каждая из которых имеет свой уникальный механизм.

1. Технология тензодатчиков

Тензодатчики являются одним из наиболее распространенных типов датчиков силы. Они состоят из тонкой проволоки или фольги, расположенных в виде сетки. Когда к датчику прилагается сила, он деформируется, вызывая изменение сопротивления. Это изменение можно измерить и преобразовать в электрический сигнал.

Принцип работы:

- Тензорезистор прикрепляется к измеряемому объекту.

- При приложении силы объект деформируется.

- Деформация приводит к растяжению или сжатию тензодатчика.

- Это изменяет электрическое сопротивление, которое можно измерить.

Приложения:

- Весы

- Нагрузочные испытания в строительстве.

- Измерение давления в гидравлических системах

датчик движения и датчик силы запись_1

2. Пьезоэлектрические датчики.

В пьезоэлектрических датчиках используются материалы, которые генерируют электрический заряд при механическом воздействии. Эти датчики особенно эффективны для динамических измерений.

Принцип работы:

- При приложении силы пьезоэлектрический материал деформируется.

- Эта деформация создает напряжение, пропорциональное приложенной силе.

Приложения:

- Мониторинг вибрации

- Обнаружение удара

- Измерения динамической нагрузки

3. Емкостные датчики

Емкостные датчики силы работают на основе изменений емкости между двумя проводящими пластинами, разделенными изолирующим материалом.

Принцип работы:

- При приложении силы расстояние между пластинами меняется.

- Это изменение изменяет емкость, которую можно измерить и преобразовать в электрический сигнал.

Приложения:

- Сенсорные экраны

- Датчик приближения

- Картирование давления

4. Датчики магнитной силы

В этих датчиках используются магнитострикционные материалы, которые меняют свои магнитные свойства под действием механического воздействия.

Принцип работы:

- Ферромагнитный материал испытывает изменение магнитной проницаемости при приложении силы.

- Это изменение может быть обнаружено катушками или другими магнитными датчиками, генерирующими электрический сигнал, пропорциональный приложенной силе.

Приложения:

- Измерения с малыми усилиями в биомеханике

- Системы промышленной автоматизации

Типы датчиков силы

Датчики силы бывают различных типов, каждый из которых подходит для конкретного применения:

- Тензодатчики: обычно используются для взвешивания; они преобразуют силу в электрический сигнал с помощью тензодатчиков.

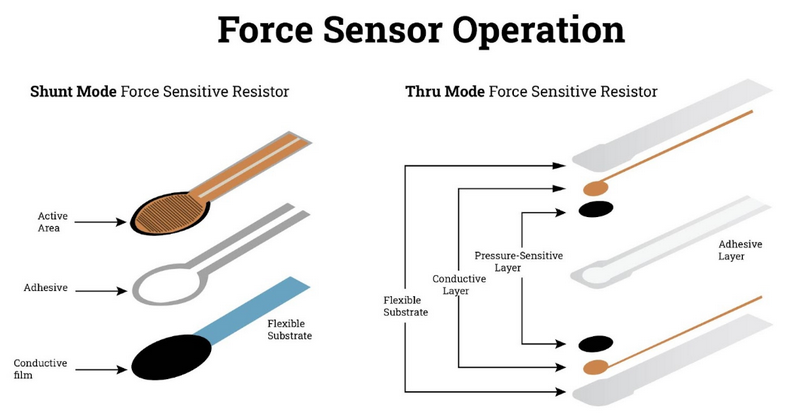

- Сильно-чувствительные резисторы (FSR): Эти резисторы меняют свое сопротивление в зависимости от приложенного давления и часто используются в сенсорных устройствах.

Применение датчиков силы

Датчики силы имеют широкий спектр применения в различных отраслях:

1. Промышленная автоматизация

В производственных средах датчики силы используются для мониторинга и управления такими процессами, как сборочные линии и роботизированные операции. Они гарантируют, что машины будут применять необходимое усилие при выполнении таких задач, как захват или подъем предметов.

2. Медицинское оборудование

В здравоохранении датчики силы используются в таких устройствах, как протезирование и реабилитационное оборудование, для обеспечения обратной связи о давлении и нагрузке, прикладываемых пользователями.

3. Бытовая электроника

Смартфоны и планшеты используют емкостные сенсорные датчики для определения взаимодействия пользователя с помощью сенсорного давления, что повышает удобство использования и функциональность.

4. Автомобильная промышленность

Датчики силы играют решающую роль в системах безопасности транспортных средств, измеряя силы во время краш-тестов и гарантируя правильное срабатывание подушек безопасности.

Заключение

Датчики силы являются жизненно важными компонентами современных технологий, позволяющими точно измерять и контролировать механические силы в различных отраслях промышленности. Понимание того, как они работают, помогает нам оценить их важность в повседневных приложениях, от промышленной автоматизации до бытовой электроники.

используйте датчик силы_4

Часто задаваемые вопросы

1. Какие виды сил можно измерять датчиками силы?

Датчики силы могут измерять различные силы, включая растяжение, сжатие, вес, крутящий момент и деформацию.

2. Насколько точны датчики силы?

Точность датчика силы зависит от его конструкции и калибровки, но многие высококачественные датчики могут достигать точности в пределах 0,1% от полной шкалы.

3. Могу ли я использовать датчик силы для измерения веса?

Да, датчики веса специально разработаны для измерения веса и обычно используются в весах.

4. Какие факторы влияют на работу датчика силы?

К факторам относятся колебания температуры, условия окружающей среды (например, влажность) и механическое напряжение, выходящее за установленные пределы.

5. Как мне интегрировать датчик силы в мой проект?

Интеграция обычно включает подключение датчика к микроконтроллеру или системе сбора данных для считывания электрических сигналов, создаваемых при приложении силы.
