Тензодатчики являются важными компонентами в различных отраслях промышленности, выступая в качестве преобразователей, которые преобразуют силу или вес в измеримые электрические сигналы. Понимание того, как правильно подключить датчик веса, имеет решающее значение для обеспечения точных измерений и надежной работы. В этой статье будут рассмотрены различные типы тензодатчики, их конфигурации проводки и практическое применение, предоставляя подробное руководство для всех, кто хочет работать с этими устройствами.
Тензодатчики бывают разных типов, каждый из которых подходит для конкретного применения. К наиболее распространенным типам относятся:
Это наиболее широко используемые датчики веса, в которых используются тензодатчики для измерения деформации, вызванной приложенной силой. Они известны своей точностью и надежностью.
Гидравлические тензодатчики используют давление жидкости для измерения веса. Они часто используются в тяжелых условиях, где требуется высокая производительность.
Подобно гидравлическим тензодатчикам, пневматические тензодатчики используют давление воздуха для измерения веса. Обычно они используются в средах, где электрические компоненты могут представлять опасность.
Эти тензодатчики измеряют изменения емкости, вызванные приложенной силой. Они менее распространены, но могут быть полезны в конкретных приложениях.
Эти тензодатчики генерируют электрический заряд в ответ на механическое воздействие. Они часто используются в динамических приложениях, где необходимо измерять быстрые изменения силы.
Правильное подключение тензодатчика жизненно важно для его работы. Существует несколько конфигураций проводки, каждая из которых имеет свои преимущества и недостатки.
Весоизмерительные ячейки могут быть подключены в различных конфигурациях, включая 3-проводные, 4-проводные, 6-проводные и 8-проводные конфигурации. Выбор конфигурации зависит от применения и требуемой точности.
В 3-проводной конфигурации два провода используются для напряжения возбуждения, а один провод используется для вывода сигнала. Эта установка менее распространена из-за ее восприимчивости к ошибкам, вызванным сопротивлением проводов.
4-проводная конфигурация является наиболее распространенной и обеспечивает более высокую точность. Два провода используются для возбуждения, а два — для вывода сигнала. Эта установка компенсирует сопротивление проводов, что делает ее идеальной для большинства применений.

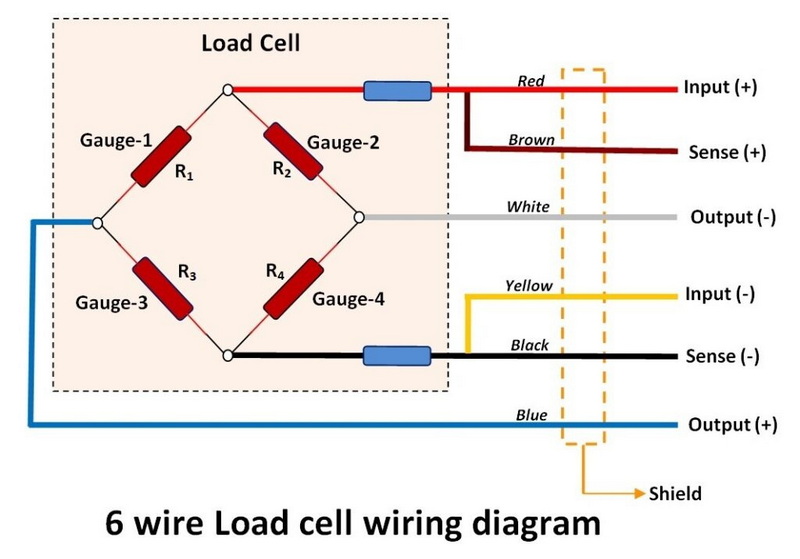

В 6-проводной конфигурации добавляются два дополнительных провода для подключения датчиков, что еще больше повышает точность за счет компенсации падения напряжения в проводке.
8-проводная конфигурация используется в высокоточных приложениях, обеспечивая максимальную точность за счет минимизации влияния изменений температуры и сопротивления кабеля.
Визуальное представление конфигураций проводки важно для понимания того, как правильно подключать датчики веса. На каждой схеме показаны соединения и функции задействованных проводов.
Каждая схема подключения включает в себя провода с цветовой кодировкой, обозначающие их соответствующие функции, такие как возбуждение, выходной сигнал и подключения датчиков. Понимание этих диаграмм имеет решающее значение для всех, кто работает с тензодатчиками.
1. Определите тип тензодатчика. Определите тип используемого тензодатчика и конфигурацию его проводки.
2. Соберите инструменты. Убедитесь, что у вас есть необходимые инструменты, включая инструменты для зачистки проводов, разъемы и мультиметр.
3. Зачистите провода. Осторожно зачистите концы проводов, чтобы подготовить их к подключению.
4. Подключите провода. Следуйте схеме подключения, чтобы подключить тензодатчик к усилителю или системе сбора данных.
5. Безопасные соединения: убедитесь, что все соединения надежны, чтобы предотвратить потерю сигнала или помех.
- Несоответствие цветов проводов правильным функциям.
- Ненадлежащее закрепление соединений, что приводит к прерывистым сигналам.
- Игнорирование необходимости экранирования в шумной обстановке.
Тестирование тензодатчика включает в себя применение известных весов и измерение выходного сигнала для обеспечения точности. Это можно сделать с помощью мультиметра или специального тестера тензодатчиков.
- Мультиметр
- Тестер тензодатчиков
- Калибровочные гири
Тензодатчики используются в различных приложениях во многих отраслях, в том числе:
В производстве и логистике тензодатчики используются для взвешивания продукции, контроля запасов и обеспечения контроля качества.
Тензодатчики используются в медицинских устройствах, таких как весы и системы мониторинга пациентов, для обеспечения точных измерений веса.
В лабораториях тензодатчики используются для экспериментов, требующих точных измерений силы, таких как испытания материалов и исследования биомеханики.
- Дрейф сигнала: это может произойти из-за изменений температуры или электрических помех. Обеспечьте надлежащее экранирование и заземление.
- Неточные показания: проверьте надежность соединений и повреждение проводов.
- Проблемы с калибровкой: регулярно калибруйте датчики веса для обеспечения точности.
- Регулярно проверяйте проводку и соединения.
- Содержите тензодатчики в чистоте и без мусора.
- Выполняйте регулярные калибровки для обеспечения постоянной точности.
Понимание того, как подключить тензодатчики, необходимо для достижения точных измерений в различных приложениях. Следуя рекомендациям, изложенным в этой статье, вы можете быть уверены, что ваш тензодатчик работает эффективно и надежно.
Тензодатчик — это преобразователь, который преобразует силу или вес в электрический сигнал, что позволяет проводить точные измерения в различных приложениях.
Монтаж тензодатчика предполагает подключение соответствующих проводов согласно конфигурации (3-проводной, 4-проводной и т. д.) и обеспечение безопасного соединения с усилителем или системой сбора данных.
К основным типам тензодатчиков относятся тензодатчики, гидравлические, пневматические, емкостные и пьезоэлектрические тензодатчики, каждый из которых подходит для конкретных применений.
Тестирование тензодатчика включает в себя применение известных весов и измерение выходного сигнала с помощью мультиметра или тестера тензодатчиков для обеспечения точности.
Общие проблемы включают дрейф сигнала, неточные показания и проблемы с калибровкой, которые часто можно решить путем надлежащего обслуживания и регулярной калибровки.
