● Введение в тензодатчики и тензодатчики
● Принцип работы тензодатчиков
● Применение тензотензодатчиков
● Калибровка и обслуживание датчиков веса
>> 2. Сколько тензорезисторов обычно используется в тензодатчике?
>> 3. Каковы общие применения тензодатчиков?
>> 4.Как часто следует калибровать датчики веса?
>> 5.Какие факторы могут повлиять на точность датчика веса?
Тензодатчики являются важными компонентами в различных промышленных приложениях, в основном используются для измерения веса или силы. Они преобразуют механическую силу в электрический сигнал, что позволяет проводить точные измерения. Наиболее распространенным типом тензодатчика является тензодатчик, который использует тензодатчики для обнаружения деформации, вызванной приложенными нагрузками. Понимание того, сколько тензорезисторов обычно используется в тензодатчике, имеет решающее значение для понимания его функциональности и точности.

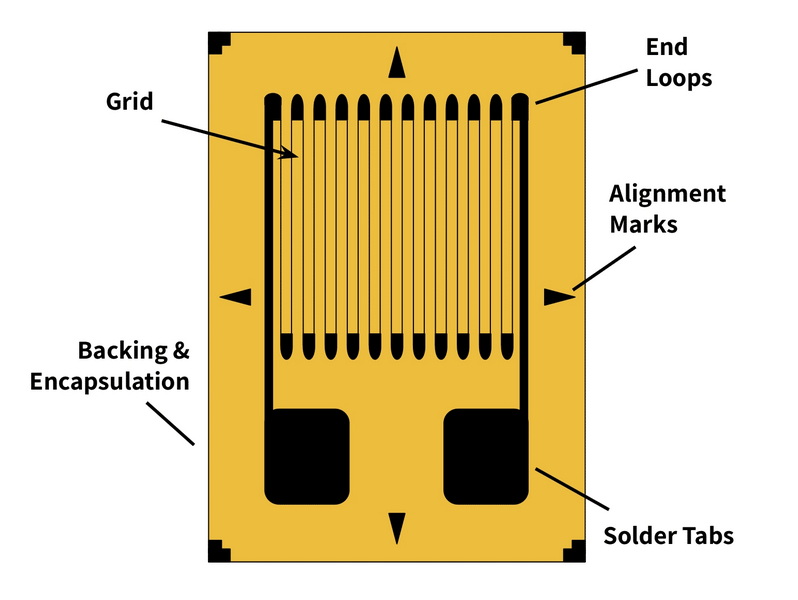

Тензометры — это датчики, которые измеряют величину деформации или напряжения, испытываемого объектом при приложении силы. В датчике веса эти датчики расположены стратегически, чтобы максимизировать чувствительность и точность. Количество тензорезисторов в тензодатчике может варьироваться в зависимости от конструкции и предполагаемого применения. Чаще всего в тензодатчиках используются четыре тензодатчика, расположенных в конфигурации моста Уитстона, что повышает точность измерений и компенсирует колебания температуры.

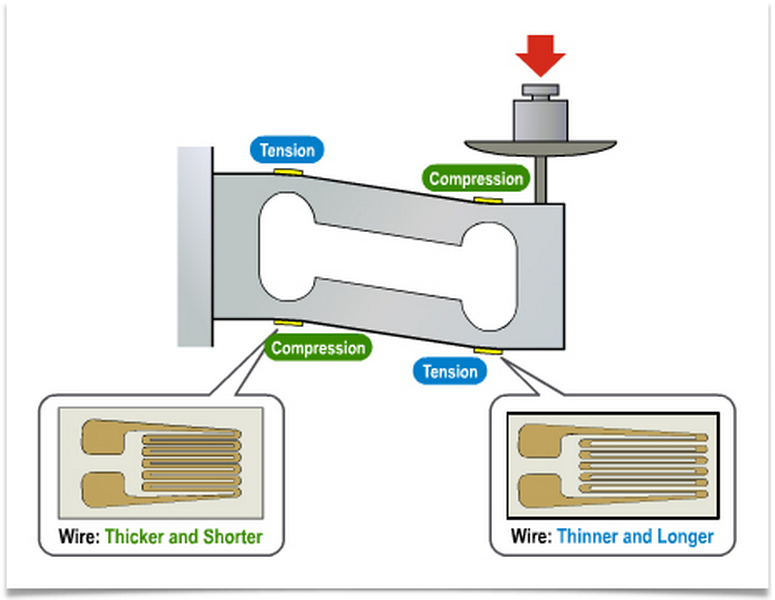

Расположение тензорезисторов имеет решающее значение. В типичной установке два датчика устанавливаются на растяжение, а два — на сжатие. Такая конфигурация позволяет тензодатчику точно измерять как величину, так и направление приложенной силы. Электрическое сопротивление тензорезисторов изменяется в ответ на деформацию, которая затем преобразуется в измеримый электрический сигнал. Этот процесс имеет основополагающее значение для различных применений: от промышленных систем взвешивания до медицинских устройств.
Принцип работы тензодатчиков основан на взаимосвязи между механической деформацией и электрическим сопротивлением. Когда к тензодатчику прилагается нагрузка, он деформируется, в результате чего тензорезисторы растягиваются или сжимаются. Эта деформация изменяет электрическое сопротивление датчиков, которое можно измерить и преобразовать в электрический сигнал.

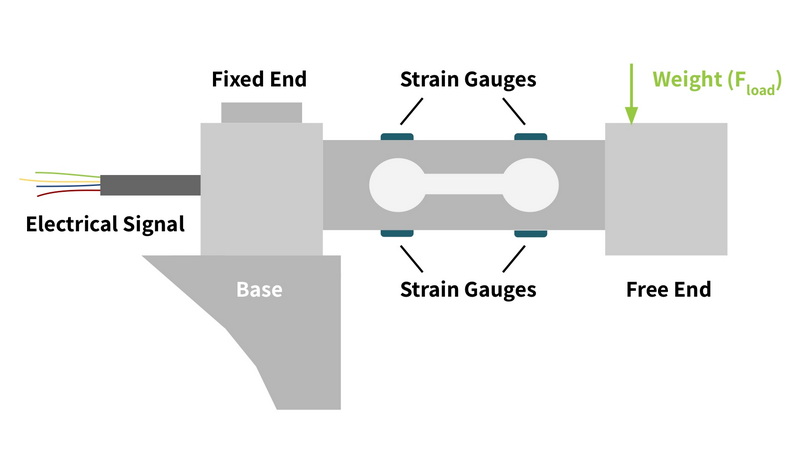

В типичном тензодатчике тензорезисторы прикреплены к металлическому элементу, который деформируется под нагрузкой. Наиболее распространенной конфигурацией является мост Уитстона, состоящий из четырех резистивных элементов (тензорезисторов). При приложении нагрузки мост становится неуравновешенным, и результирующее изменение напряжения пропорционально приложенной силе. Затем это напряжение усиливается и обрабатывается для получения читаемого результата, например, веса.
На точность тензодатчика влияют несколько факторов, включая качество тензодатчиков, конструкцию тензодатчика и процесс калибровки. Правильная калибровка необходима для того, чтобы тензодатчик обеспечивал точные измерения во всем рабочем диапазоне. Рекомендуется регулярное техническое обслуживание и повторная калибровка, особенно в тех случаях, когда точность имеет решающее значение.
Тензодатчики бывают различных типов, каждый из которых предназначен для конкретного применения. К наиболее распространенным типам относятся:
1. Тензодатчики сжатия. Они предназначены для измерения сил сжатия. Они часто используются в таких приложениях, как весы и промышленное оборудование.
2. Тензодатчики растяжения. Эти тензодатчики измеряют силы растяжения и обычно используются в таких приложениях, как подвесные весы и испытания материалов.
3. Датчики силы изгиба балки. Эти датчики нагрузки предназначены для измерения нагрузок, приложенных перпендикулярно балке. Их часто используют в платформенных весах.
4. Тензодатчики S-типа. Эти универсальные тензодатчики могут измерять как растяжение, так и сжатие, что делает их пригодными для широкого спектра применений.
5. Датчики нагрузки на сдвиговую балку: они используются в приложениях, где пространство ограничено, и часто встречаются в промышленных масштабах.
Каждый тип датчика веса имеет свои преимущества и выбирается на основе конкретных требований применения, таких как грузоподъемность, условия окружающей среды и требуемая точность.
Тензодатчики широко используются в различных отраслях промышленности благодаря своей точности и надежности. Некоторые распространенные приложения включают в себя:
◆ Промышленное взвешивание. Тензодатчики являются неотъемлемой частью промышленных весов, используемых в производстве и логистике. Они обеспечивают точные измерения веса для управления запасами и доставки.
◆ Медицинские устройства. В медицинской сфере тензодатчики используются в таких устройствах, как весы для пациентов и системы измерения силы для реабилитации.
◆ Автомобильные испытания. Тензодатчики используются для проверки прочности и долговечности автомобильных компонентов, обеспечивая безопасность и соответствие отраслевым стандартам.
◆ Аэрокосмическая промышленность. В аэрокосмической отрасли датчики веса используются для измерения сил во время испытаний компонентов самолета, что способствует оценке безопасности и производительности.
◆ Строительство: Тензодатчики используются в строительстве для мониторинга нагрузок на конструкции, обеспечивая устойчивость и безопасность в процессе строительства.
Универсальность тензодатчиков делает их пригодными для широкого спектра применений, обеспечивая точные и надежные измерения в различных средах.
Калибровка является критически важным процессом для обеспечения точности тензодатчиков. Он включает в себя сравнение выходных данных тензодатчика с известным стандартом и его настройку, чтобы обеспечить точные измерения. Регулярная калибровка необходима, особенно в тех случаях, когда точность имеет решающее значение.
Техническое обслуживание тензодатчиков включает регулярные проверки на наличие признаков износа или повреждения, проверку правильности крепления тензодатчиков к элементу тензодатчика, а также проверку любых факторов окружающей среды, которые могут повлиять на производительность, таких как колебания температуры или воздействие влаги.
Правильная установка также имеет жизненно важное значение для поддержания точности весоизмерительных датчиков. Они должны быть надежно установлены и правильно выровнены, чтобы предотвратить влияние внешних сил на измерения. Соблюдение рекомендаций производителя по установке и техническому обслуживанию может значительно продлить срок службы весоизмерительного датчика и обеспечить стабильную работу.
В заключение, тензодатчики являются жизненно важными компонентами в различных отраслях промышленности, обеспечивая точные измерения силы и веса. Количество тензорезисторов, используемых в тензодатчике, обычно колеблется от двух до четырех, в зависимости от конструкции и применения. Понимание принципа работы, типов, применения и обслуживания датчиков веса необходимо для всех, кто работает в областях, требующих точных измерений.
Тензодатчик – это датчик, который измеряет силу или вес путем преобразования механической деформации в электрический сигнал.
В большинстве датчиков веса используются четыре тензодатчика, расположенных в конфигурации моста Уитстона для обеспечения оптимальной точности.
Они используются в промышленном взвешивании, медицинском оборудовании, автомобильных испытаниях, аэрокосмической отрасли и строительстве.
Тензодатчики следует калибровать регулярно, особенно в приложениях, требующих высокой точности, обычно не реже одного раза в год.
Факторы включают качество тензорезисторов, условия окружающей среды и процесс калибровки.
Этот всесторонний обзор тензодатчиков подчеркивает их важность в различных приложениях и необходимость надлежащего обслуживания и калибровки для обеспечения точных измерений.
