Тензодатчики являются важными компонентами в различных промышленных применениях и в основном используются для измерения веса или силы. Они действуют по принципу преобразования механической силы в электрический сигнал. Это преобразование достигается за счет тензодатчика, который деформируется под нагрузкой, что приводит к изменению сопротивления. Выходной сигнал тензодатчика обычно очень мал, часто в диапазоне милливольт, поэтому необходимо использовать усилитель тензодатчика для усиления сигнала для точных измерений и обработки.
Тензодатчик Усилители играют решающую роль в этом процессе. Они не только усиливают небольшое выходное напряжение тензодатчика, но и преобразуют сигнал для устранения шума и обеспечения точности. Усилитель обеспечивает необходимое напряжение возбуждения тензодатчика, необходимое для его работы. Обычно тензодатчикам требуется напряжение возбуждения в диапазоне от 5 В до 15 В, в зависимости от конкретной конструкции и применения. Усиленный выходной сигнал затем можно использовать в различных приложениях, включая весы, промышленную автоматизацию и системы измерения силы.

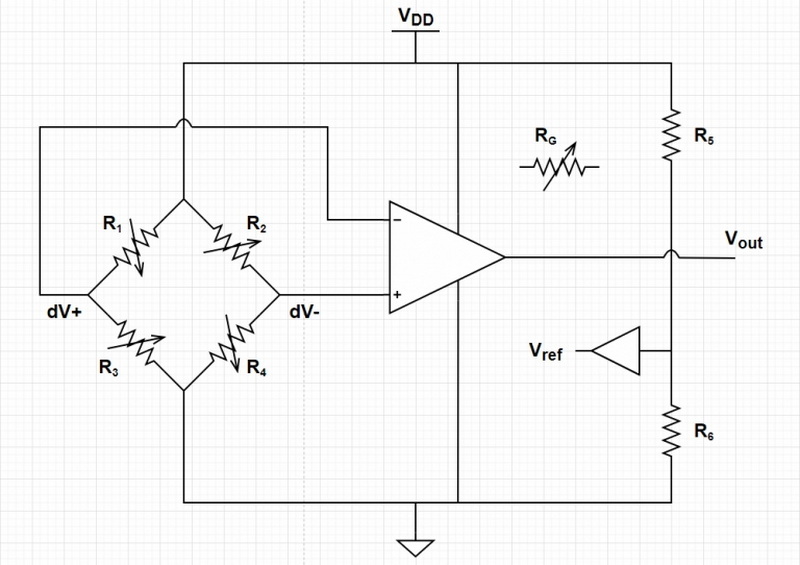

Усилители тензодатчиков работают, принимая низкоуровневый выходной сигнал тензодатчика и усиливая его до более высокого уровня напряжения, который может быть легко считан системами сбора данных или контроллерами. Процесс начинается с того, что тензодатчик генерирует небольшой сигнал напряжения, пропорциональный приложенной нагрузке. Затем этот сигнал подается в усилитель, который повышает напряжение до полезного уровня, обычно в диапазоне 0–10 В или 4–20 мА.
Коэффициент усиления усилителя является решающим фактором при определении выходного напряжения. Например, если тензодатчик выдает 1 мВ/В и питается от источника возбуждения 10 В, максимальный выходной сигнал при полной нагрузке составит 10 мВ. Если усилитель имеет коэффициент усиления 1000, выходное напряжение будет усилено до 10 В, что сделает его пригодным для дальнейшей обработки. Кроме того, усилители с датчиками нагрузки часто включают в себя такие функции, как фильтрация для устранения шума, линеаризация для обеспечения точных показаний во всем диапазоне и температурная компенсация для поддержания производительности в различных условиях окружающей среды.
Существует несколько типов усилителей датчиков нагрузки, каждый из которых предназначен для конкретных применений и требований. К наиболее распространенным типам относятся:
1. Инструментальные усилители. Они используются в высокоточных приложениях, где точность имеет первостепенное значение. Они обеспечивают высокий входной импеданс и превосходное подавление синфазных сигналов, что делает их идеальными для сигналов низкого уровня от весоизмерительных датчиков.
2. Формирователи сигнала. Эти устройства не только усиливают сигнал, но и корректируют его, фильтруя шум и обеспечивая необходимые настройки линейности и температурной компенсации.
3. Цифровые усилители тензодатчиков. Эти усилители преобразуют аналоговый сигнал от тензодатчика в цифровой формат, который может легко обрабатываться микроконтроллерами или цифровыми системами. Они часто включают встроенные функции калибровки и регистрации данных.
4. Усилители аналоговых тензодатчиков. Они обеспечивают прямое усиление аналогового сигнала и подходят для приложений, где цифровая обработка не требуется.
Каждый тип усилителя имеет свои преимущества и выбирается в зависимости от конкретных потребностей применения, таких как требуемая точность, среда, в которой он работает, и тип используемого тензодатчика.
Усилители тензодатчиков широко используются в различных отраслях промышленности благодаря их способности обеспечивать точные и надежные измерения. Некоторые распространенные приложения включают в себя:
◆ Весы для взвешивания. Тензодатчики являются неотъемлемой частью как промышленных, так и коммерческих весов, где точное измерение веса имеет решающее значение.
◆ Промышленная автоматизация. В производственных процессах датчики веса используются для контроля сил и веса, чтобы обеспечить контроль качества и эффективность работы.
◆ Измерение силы: Тензодатчики используются при испытаниях для измерения силы, действующей на материалы или компоненты, предоставляя ценные данные для исследований и разработок.
◆ Медицинские устройства. В секторе здравоохранения тензодатчики используются в таких устройствах, как весы для пациентов и медицинское испытательное оборудование, где точность имеет решающее значение.
◆ Испытания в аэрокосмической и автомобильной промышленности. Тензодатчики используются для испытаний на прочность и долговечность компонентов в авиационно-космической и автомобильной промышленности, обеспечивая безопасность и соответствие нормам.
Универсальность усилителей тензодатчиков делает их незаменимыми в любых приложениях, требующих точного измерения веса или силы.
В заключение отметим, что усилители тензодатчиков являются важнейшими компонентами измерения и мониторинга веса и силы в различных отраслях промышленности. Они улучшают выходное напряжение малых весов от датчиков нагрузки, обеспечивая точный и надежный сбор данных. Понимание различных типов усилителей датчиков нагрузки и их применения может помочь в выборе правильного решения для конкретных потребностей.
Выходное напряжение тензодатчика обычно находится в диапазоне милливольт, часто около 1 мВ/В, в зависимости от нагрузки и напряжения возбуждения.
Усилитель тензодатчика усиливает слабый выходной сигнал тензодатчика, фильтрует шум и обеспечивает стабильное выходное напряжение, повышая общую точность измерений.
Общие типы включают инструментальные усилители, преобразователи сигналов, усилители цифровых тензодатчиков и аналоговые усилители тензодатчиков.
Усилители датчиков нагрузки используются в весах, промышленной автоматизации, измерении силы, медицинских приборах и аэрокосмических испытаниях.
При выборе усилителя тензодатчика учитывайте такие факторы, как требуемая точность, тип тензодатчика, окружающая среда и необходимость цифровой обработки.
